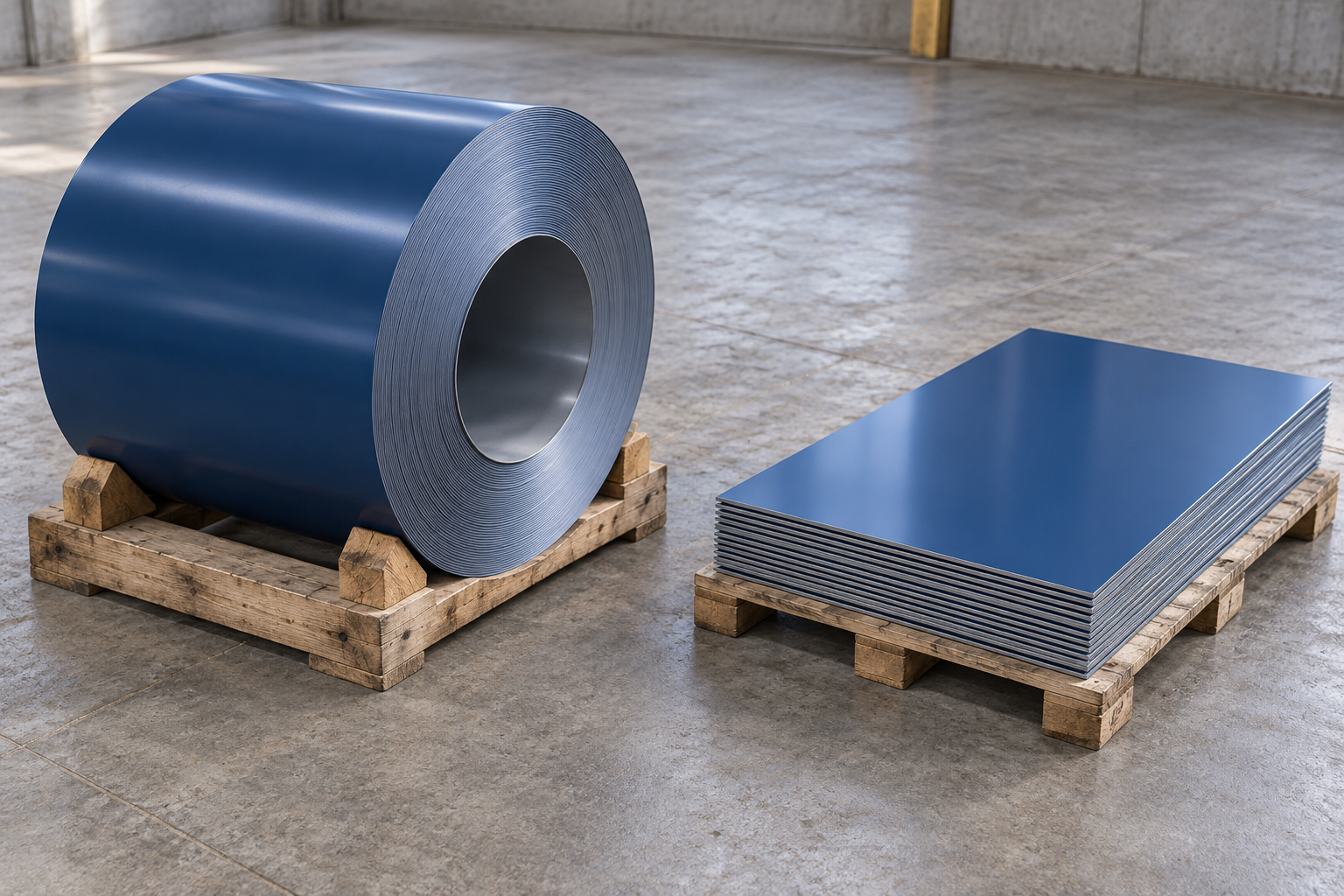

स्टील कुंडल और समतल शीट के मुख्य अंतर
स्टील कॉइल एक निरंतर पट्टी है जो केंद्रीय आँख के चारों ओर लपेटी गई है। फ्लैट कट-टू-लेंथ शीट अलग-अलग, अनफॉर्म्ड ब्लैंक्स के रूप में एक सहमत लंबाई में कटी हुई आती है। दोनों को छत के पैनल बनाने के लिए फॉर्मिंग की आवश्यकता होती है। एक पूछताछ में “फ्लैट अनफॉर्म्ड शीट” का उल्लेख करें, क्योंकि “कट-टू-लेंथ रूफिंग शीट” की सूची एक पहले से ही प्रोफाइल्ड पैनल का वर्णन कर सकती है।
कॉइल के साथ, फैब्रिकेटर या उसका प्रोसेसर अनकॉइलिंग और आवश्यक स्तरीकरण, स्लिटिंग और कटिंग का प्रबंधन करता है। फ्लैट शीट के साथ, उस कार्य का कुछ हिस्सा डिलीवरी से पहले ही पूरा कर दिया जाता है। खरीदी गई कॉइल को फॉर्मिंग से पहले ब्लैंक्स में काटने वाली मशीन भी कॉइल खरीद से ही शुरू होती है। एक ही प्रोसेसिंग चरण पर कोटेशन की तुलना करें।
इनपुट चौड़ाई और पैनल कवर चौड़ाई
इनपुट चौड़ाई फॉर्मिंग से पहले समतल पट्टी या ब्लैंक की चौड़ाई है। कवर चौड़ाई अंतिम पैनल की वह चौड़ाई है जो छत पर कवर करती है। पैनल के लेग्स को फॉर्म करने के लिए इनपुट चौड़ाई का कुछ हिस्सा उपयोग में लाया जाता है। चुने गए प्रोफाइल ड्रॉइंग पर दी गई चौड़ाइयों का उपयोग करें; कोई निश्चित अनुमान हर पैनल पर लागू नहीं होता है।
कॉइल और फ्लैट शीट: एक नज़र में
पूर्ण तालिका देखने के लिए स्वाइप करें।
| कारक | स्टील कॉइल | फ्लैट कट-टू-लेंथ शीट |
|---|---|---|
| उपकरण | संगत अनवोलिंग, हैंडलिंग और फीडिंग उपकरण की आवश्यकता होती है | व्यक्तिगत ब्लैंक्स और उनकी लंबाइयों को स्वीकार करने वाली प्रक्रिया की आवश्यकता होती है |
| लंबाई की लचीलापन | कट लंबाइयाँ लाइन की सीमाओं के भीतर पैनल ऑर्डर का अनुसरण कर सकती हैं | आपूर्ति की गई ब्लैंक लंबाइयाँ निर्धारित करती हैं कि कितनी पुनः कटिंग की आवश्यकता है |
| हैंडलिंग और भंडारण | कॉइल के द्रव्यमान को हैंडल करें और शेष स्ट्रिप की सुरक्षा सुनिश्चित करें | व्यक्तिगत शीट्स या बंडल्स को हैंडल करें और उनकी सुरक्षा सुनिश्चित करें |
| सामग्री संतुलन | उपयोग में आने वाले शेष कॉइल से प्रारंभ और अंत के नुकसान को अलग करें | पुष्टि की गई अगली उपयोग के साथ टुकड़ों से ऑफकट्स को अलग करें |
| लागत तुलना | कॉइल तैयारी, फॉर्मिंग, हैंडलिंग और संतुलन धारण शामिल करें | आपूर्तिकर्ता द्वारा कटिंग और क्रेता द्वारा कोई भी पुनः कटिंग, फीडिंग और हैंडलिंग शामिल करें |
आपकी छत पैनल लाइन किस प्रकार के आकार को संसाधित कर सकती है?
कॉइल फीडिंग और हैंडलिंग
कुंडली के लिए, इनपुट चौड़ाई, मोटाई और सामग्री की ताकत की जाँच फॉर्मिंग लाइन की सीमाओं के विरुद्ध करें। फिर कुंडली की आंतरिक व्यास, बाहरी व्यास और द्रव्यमान अनकोइलर और उत्थान उपकरणों के विरुद्ध करें। चयनित प्रोफ़ाइल और सामग्री को उस मशीन विन्यास द्वारा समर्थित होना आवश्यक है।
शीट फीडिंग और ब्लैंक लंबाई
सपाट शीट के लिए, सुनिश्चित करें कि लाइन शीट फीडिंग को स्वीकार करती है, ब्लैंक को सही ढंग से गाइड करती है और आवश्यक लंबाइयों का समर्थन करती है। साथ ही, फीडिंग के लिए आवश्यक सपाटता और किनारे की स्थिति पर भी सहमति बनाएँ। यदि स्थापित कॉन्फ़िगरेशन आपके पैनल के लिए केवल कॉइल को ही स्वीकार करती है, तो उस लाइन पर सपाट ब्लैंक विकल्प नहीं हैं।
कुछ प्रोफाइलिंग मशीनें शीट और कॉइल दोनों को स्वीकार करती हैं, जिनकी सामग्री सीमाएँ और न्यूनतम पैनल लंबाइयाँ प्रोफाइल और कॉन्फ़िगरेशन पर निर्भर करती हैं। जिस मॉडल का आप वास्तव में उपयोग करेंगे, उसकी जाँच करें। जब यह समान निर्दिष्ट पैनल का उत्पादन कर सकता है, तो फोल्डिंग या बैच प्रक्रिया एक विकल्प है।
प्रत्येक विकल्प के लिए कितनी सामग्री का उपयोग किया जाता है?
दो आवश्यक लंबाइयों के साथ 240-पैनल का ऑर्डर
इस काल्पनिक तुलना में, ऑर्डर में 6.0 मीटर के 180 पैनल और 2.4 मीटर के 60 पैनल की आवश्यकता है। दोनों प्रक्रियाएँ निर्दिष्ट पैनल को समय पर बना सकती हैं। गणना के लिए मात्राएँ, हानि, उपकरण उपयुक्तता और मूल्यों को मान लिया गया है। लंबाइयों में निर्माण अनुमतियाँ शामिल हैं; कोई अतिरिक्त क्रॉप, कर्फ या अस्वीकृत पैनल शामिल नहीं हैं।
इस ऑर्डर के लिए, मान लें कि शीट आपूर्तिकर्ता केवल 6.2 मीटर के ब्लैंक के साथ मात्रा और डिलीवरी तिथि को पूरा कर सकता है। उन शर्तों के लिए 6.0 मीटर और 2.4 मीटर के मिलान वाले ब्लैंक का उद्धरण नहीं दिया गया है। यह आपूर्ति-लंबाई प्रतिबंध नीचे दिए गए शीट पुनः कटिंग की व्याख्या करता है; यह सपाट शीट का अंतर्निहित दोष नहीं है।
तीन मात्राओं को अलग-अलग रखें: खरीदी गई समतल सामग्री का क्षेत्रफल, फिनिश्ड पैनल कवर क्षेत्रफल, और एक पुष्टि की गई भावी उपयोग के लिए छोड़ी गई सामग्री। 0.600 मीटर इनपुट चौड़ाई और 0.500 मीटर कवर चौड़ाई पर, ऑर्डर को (180 × 6.0) + (60 × 2.4) = 1,224 मीटर स्वीकृत पैनल लंबाई की आवश्यकता होती है। इसमें 734.4 मीटर² विकसित सामग्री का उपयोग किया जाता है और 612.0 मीटर² नाममात्र पैनल कवर उत्पन्न किया जाता है। छत के लैप्स और खुले स्थान इंस्टॉल्ड कवरेज की गणना को प्रभावित करेंगे।

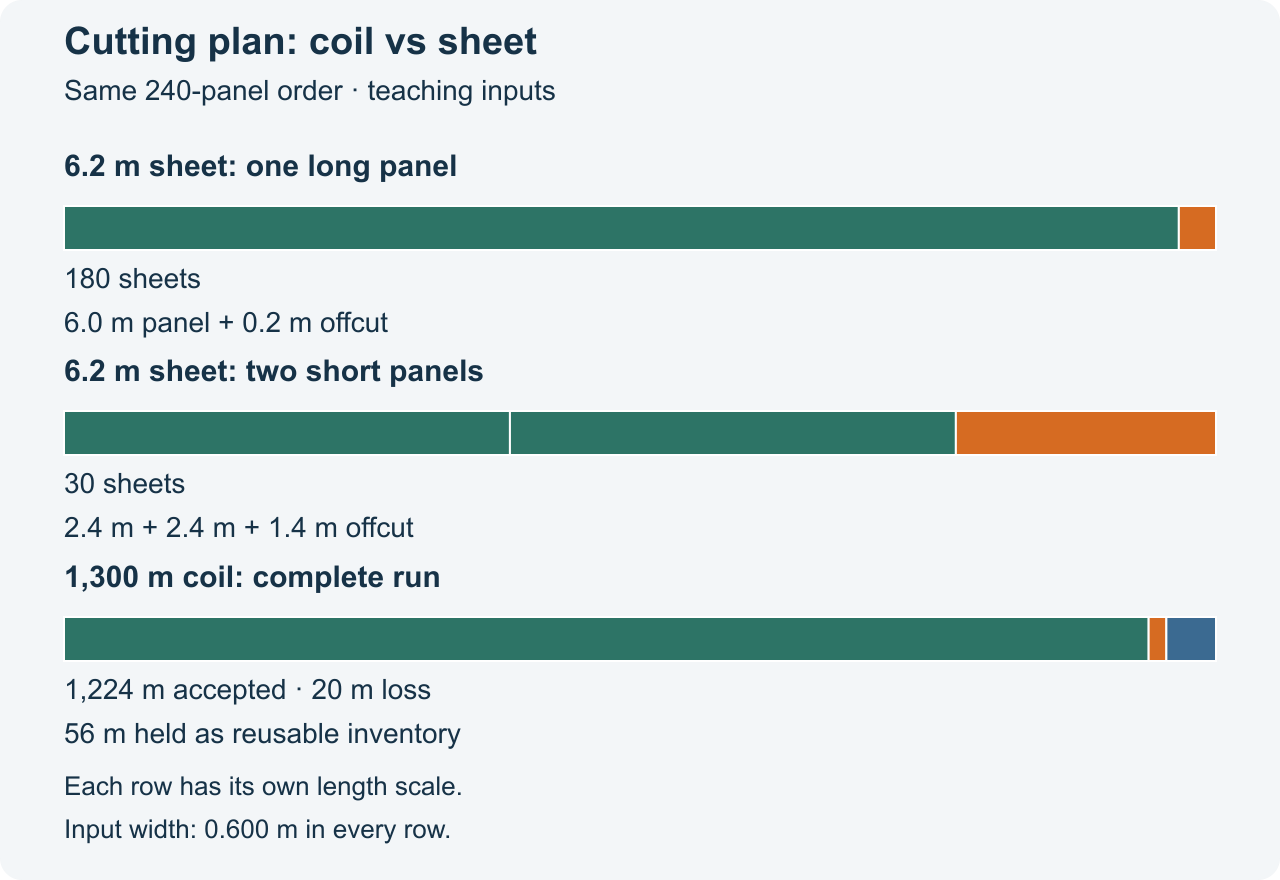

कटिंग योजनाएँ और सामग्री संतुलन
पूर्ण तालिका देखने के लिए स्वाइप करें।
| माप | कॉइल खरीद | 6.2 मीटर शीट खरीद |
|---|---|---|
| खरीदी गई इनपुट | 1,300 मीटर × 0.600 मीटर = 780.0 मीटर² | 210 ब्लैंक × 6.2 मीटर × 0.600 मीटर = 781.2 मीटर² |
| कटिंग योजना | 1,224 मीटर स्वीकृत पैनल लंबाई; 20 मीटर कुल सेटअप/अंत हानि | 180 ब्लैंक प्रत्येक से एक 6.0 मीटर का पैनल प्राप्त होता है; 30 ब्लैंक प्रत्येक से दो 2.4 मीटर के पैनल प्राप्त होते हैं |
| स्वीकृत विकसित क्षेत्रफल | 734.4 वर्ग मीटर | 734.4 वर्ग मीटर |
| इस उदाहरण में कोई योजनाबद्ध पुनः उपयोग नहीं किया जाने वाला नुकसान/कटौती | 20 × 0.600 = 12.0 वर्ग मीटर | (180 × 0.2 + 30 × 1.4) × 0.600 = 46.8 वर्ग मीटर |
| बाद के उत्पादन चक्र के लिए संचित उपयोग योग्य सामग्री | 56 × 0.600 = 33.6 वर्ग मीटर | इस माने गए योजना में 0.0 वर्ग मीटर |
| स्वीकृत पैनल कवर क्षेत्रफल | 612.0 वर्ग मीटर | 612.0 वर्ग मीटर |
उपयोग योग्य स्टॉक और प्रक्रिया उत्पादन दक्षता
कॉइल का शेष भार 780.0 = 734.4 वर्ग मीटर (पैनल में) + 12.0 वर्ग मीटर (नष्ट) + 33.6 वर्ग मीटर (संचित) है। शीट का शेष भार 781.2 = 734.4 वर्ग मीटर (पैनल में) + 46.8 वर्ग मीटर (कटौती) है। इस उदाहरण में संचित कॉइल उपयोग योग्य स्टॉक है; वास्तविक ऑर्डर में, इसे उस मूल्य के रूप में असाइन करने से पहले इसके शेष आयामों, स्थिति और अपेक्षित उपयोग की जाँच करें।
उपभुक्त सामग्री के संदर्भ में मापे गए, उदाहरण की कॉइल उत्पादन दक्षता 734.4 ÷ (734.4 + 12.0) = 98.4% है; शीट उत्पादन दक्षता 734.4 ÷ 781.2 = 94.0% है। दूसरे चक्र के लिए रखे गए 33.6 वर्ग मीटर को कॉइल के हर में शामिल नहीं किया गया है। ये प्रतिशत इस कटिंग योजना का वर्णन करते हैं, सामान्य उत्पादन उत्पादन दक्षता नहीं। पैनल लेग्स में आकार दी गई सामग्री उपयोग योग्य विकसित क्षेत्रफल का हिस्सा बनी रहती है।
शीट की कटौती खरीदी गई लंबाइयों के ऑर्डर से कितनी अच्छी तरह मेल खाती है, इस पर निर्भर करती है। आवश्यक लंबाइयों के अनुसार आपूर्ति किए गए ब्लैंक्स से फैब्रिकेटर पर पुनः कटिंग कम हो सकती है। आपूर्तिकर्ता की कटिंग हानि और प्रसंस्करण लागत भी सामग्री के उद्धरण में शामिल होनी चाहिए। वास्तविक प्रस्तावित लंबाइयों, फैब्रिकेशन अनुमतियों और अपेक्षित अस्वीकृतियों के लिए दोनों योजनाओं की पुनः गणना करें।
इस पैनल ऑर्डर के लिए कौन सा विकल्प कम लागत वाला है?
कुल व्यय और उपभुक्त सामग्री की लागत
एक ही डिलीवरी बिंदु और तारीख पर समान पैनलों के उत्पादन के लिए आवश्यक कुल व्यय की तुलना करें। इस वित्तीय तुलना के लिए, खरीदी गई सभी सामग्री की गिनती करें, जिसमें दूसरे चक्र के लिए छोड़ी गई कॉइल भी शामिल है। आंतरिक उपभुक्त सामग्री लागत उस स्टॉक को अलग से आवंटित कर सकती है, लेकिन यह इस खरीद के लिए भुगतान की गई राशि को कम नहीं करती है।
मानी गई सामग्री की कीमतों में फिनिश, दस्तावेज़ीकरण और पैकेजिंग शामिल हैं। उत्पादन बजट में तैयारी, आकार देना, हैंडलिंग और योजना अवधि के लिए शेष कॉइल को संग्रहित करना शामिल है। दोनों फ्रेट कीमतों का अंत एक ही फैब्रिकेटर पर होता है। कर और शुल्क को समान माना गया है और दोनों कुल राशियों से बाहर रखा गया है।
पूर्ण तालिका देखने के लिए स्वाइप करें।
| लागत या उत्पादन | कॉइल खरीद | 6.2 मीटर शीट खरीद | क्या शामिल है |
|---|---|---|---|
| सामग्री पैकेज | 7,020 कोट किया गया | 7,180 कोट किया गया, जिसमें आपूर्तिकर्ता द्वारा कट-टू-लेंथ शामिल है | खरीदी गई मात्राओं की गिनती करें; आपूर्तिकर्ता द्वारा कटिंग के लिए पुनः शुल्क न लगाएँ |
| खरीदार की तैयारी/फॉर्मिंग/हैंडलिंग बजट | 800 | 950 | आवश्यकतानुसार सेटअप, शीट की पुनः कटिंग/फीडिंग, फिनिश सुरक्षा और बैलेंस होल्डिंग शामिल करें |
| एक ही फैब्रिकेटर के लिए फ्रेट | 400 कोट किया गया | 400 कोट किया गया | समान प्राप्ति सीमा |
| कुल ऑर्डर व्यय | 8,220 | 8,530 | कोई अनिश्चित अवशेष या स्क्रैप-विक्रय क्रेडिट नहीं |
| प्रति पैनल कवर मीटर² के लिए व्यय | 8,220 ÷ 612 = 13.43 | 8,530 ÷ 612 = 13.94 | समान स्वीकृत उत्पादन; अमेरिकी डॉलर/मीटर², सेंट तक पूर्णांकित |
310 अमेरिकी डॉलर का अंतर और इसे उलटने वाले कारक
इस उदाहरण ऑर्डर के लिए कॉइल कम लागत वाला विकल्प है: 8,220 अमेरिकी डॉलर बनाम 8,530 अमेरिकी डॉलर, जो 310 अमेरिकी डॉलर का अंतर है। दोनों प्रक्रियाएँ निर्दिष्ट पैनल और डिलीवरी तिथि को पूरा करती हैं। कॉइल में घोषित कटिंग योजना के अनुसार उपभुक्त सामग्री की हानि कम है, जबकि इसके धारित स्टॉक की पूर्ण लागत व्यय कुल राशि में शामिल रहती है।
310 अमेरिकी डॉलर का अंतर निर्णय सीमा है। पैनल उत्पादन और अन्य लागतों के अपरिवर्तित रहने पर, कॉइल की शीट की तुलना में 310 अमेरिकी डॉलर की अतिरिक्त लागत से कुल राशियाँ समान हो जाएँगी; इससे अधिक शुद्ध वृद्धि से शीट सस्ती हो जाएगी। पहले अनिश्चित कॉइल हैंडलिंग, तैयारी या भंडारण लागतों की जाँच करें, बजट में पहले से शामिल लागतों को दोहराकर न गिनें।
आवश्यक लंबाइयों के अनुरूप ब्लैंक्स के लिए कोट भी विकल्प को बदल सकती है। इसकी पूर्ण सामग्री, प्रसंस्करण, फ्रेट और खरीदार-उत्पादन लागत की तुलना 8,220 अमेरिकी डॉलर से करें, जिसमें समान पैनल उत्पादन और तिथि हो। कोट में यह दर्शाना आवश्यक है कि क्या आपूर्तिकर्ता द्वारा तैयारी शामिल है; आपकी दुकान पर कम कटिंग का अर्थ यह नहीं है कि प्रसंस्करण लागतें आपूर्ति श्रृंखला से गायब हो जाती हैं।
मूल्य तुलना से पहले किसी भी ऐसे विकल्प को हटा दें जो मशीन या पैनल आवश्यकताओं को पूरा नहीं कर सकता है। यदि फ्रेट, आवश्यक प्रसंस्करण या अपेक्षित उपयोगी उत्पादन अनुपलब्ध है, तो ज्ञात उप-कुल राशि दिखाएँ और अंतिम लागत निर्णय लेने से पहले उस वस्तु का अनुरोध करें।
वैकल्पिक: बैच ब्रेक-इवन पॉइंट की गणना करें
स्थिर लागतों के साथ विभिन्न बैच आकारों के लिए, कुल कॉइल लागत को F_C + v_C × Q और शीट लागत को F_S + v_S × Q के रूप में लिखें। Q दोनों के लिए समान आउटपुट इकाई है, जैसे पैनल कवर m²; F में सभी स्थिर लागतें (USD में) शामिल हैं, जिनमें सेटअप, एकल-बार के ऑर्डर या फ्रेट शुल्क आदि शामिल हैं; v आउटपुट इकाई प्रति USD है।
जब v_S, v_C से अधिक होता है, तो क्रॉसओवर Q = (F_C − F_S) ÷ (v_S − v_C) होता है। इसका उपयोग केवल तभी करें जब परिणाम धनात्मक हो और दोनों प्रक्रियाओं द्वारा समर्थित तथा उद्धरण-वैध सीमाओं के भीतर हो। उस क्रॉसओवर के ऊपर कॉइल की मॉडल लागत कम होती है; क्रॉसओवर के नीचे शीट की मॉडल लागत कम होती है। न्यूनतम खरीद, शेष इन्वेंट्री और बदलती उत्पादन दरें सरल रैखिक मॉडल को अनुपयुक्त बना सकती हैं।
कॉइल या फ्लैट शीट ऑर्डर करते समय क्या निर्दिष्ट करना है
सामग्री, आकार और डिलीवरी की शर्तें
समान स्टील ग्रेड, मोटाई आधार, धात्विक कोटिंग, टॉपकोट और बैककोट, रंग और प्रोफ़ाइल संशोधन की तुलना करें। आधार धातु की मोटाई को कुल लेपित मोटाई से अलग करें। इनपुट चौड़ाई, कवर चौड़ाई तथा पैनल की लंबाई और मात्रा शामिल करें।
कॉइल के लिए, आंतरिक/बाहरी व्यास सीमाएँ, अधिकतम द्रव्यमान और कोई आवश्यक स्लिट चौड़ाई जोड़ें। शीट के लिए, ब्लैंक चौड़ाई, अनुरोधित लंबाइयाँ और संख्या, सहनशीलता, समतलता और किनारे की स्थिति जोड़ें। कोटिंग अभिविन्यास, पैकेज सुरक्षा और प्राप्ति तिथि का उल्लेख करें। वास्तविक उत्पाद के लिए कोटिंग निर्माता की शर्तों का उपयोग करें; प्रतिस्थापन-बैच और फिल्म संबंधित प्रश्न नीचे दिए गए हैं।
छत के पैनलों के लिए कॉइल और शीट के बारे में अक्सर पूछे जाने वाले प्रश्न
क्या दो छोटी शीटों को जोड़कर एक लंबा छत पैनल बनाया जा सकता है?
जब तक जिम्मेदार डिज़ाइनर और छत-प्रणाली की आवश्यकताएँ जोड़ को स्वीकार न कर लें, निर्दिष्ट पैनल लंबाई का उपयोग करें। दो छोटे टुकड़ों को जोड़ने से छत का विवरण बदल जाता है और यह प्रदर्शन तथा वारंटी की शर्तों को प्रभावित कर सकता है। यदि जोड़ को स्वीकार किया जाता है, तो तुलना में अतिरिक्त निर्माण, स्थापना और निरीक्षण कार्य शामिल करें। कार्यान्वित उदाहरण में निरंतर, अजोड़ पैनलों का उपयोग किया गया है।
क्या ऐसा कोई निश्चित बैच आकार है जिस पर कॉइल, शीट की तुलना में सस्ता हो जाता है?
कोई सार्वभौमिक पैनल संख्या नहीं है। कॉइल और शीट की सेटअप लागतें, प्रसंस्करण दरें, खरीद मात्राएँ और शेष-स्टॉक लागतें अलग-अलग होती हैं। अपने अपेक्षित बैच आकारों के लिए पूर्ण व्यय की तुलना करें, जिसमें समान पैनल आउटपुट और डिलीवरी की शर्तें हों। लागत अनुभाग में दी गई वैकल्पिक गणना केवल उन स्थितियों में लागू होती है जहाँ ये लागतें स्थिर रहती हैं।
क्या एक चौड़ी कॉइल कई छत-पैनल इनपुट चौड़ाइयों की आपूर्ति कर सकती है?
हाँ, यदि सामग्री को प्राप्त करने वाली लाइनों के अनुकूल चौड़ाइयों में काटा जा सकता है। कोटिंग और काटने के क्रम, स्ट्रिप चौड़ाइयाँ, किनारे-ट्रिम अनुमति, परिणामी कॉइल द्रव्यमान और अंतिम स्थिति को निर्दिष्ट करें। सामग्री लागत में इस सेवा को शामिल करें। किसी लाइन का केवल किनारे-ट्रिमिंग अटैचमेंट बहु-स्ट्रिप काटने और पुनः रीलिंग क्षमता की पुष्टि नहीं करता है।
क्या शीट के अपव्यय टुकड़ों का उपयोग फ्लैशिंग्स या ट्रिम के लिए किया जा सकता है?
हाँ, जब कटे हुए टुकड़े (ऑफकट्स) पुष्टित कट लिस्ट, निर्दिष्ट सामग्री और फिनिश, तथा आकार देने की प्रक्रिया के अनुरूप हों। सबसे पहले आयामों, फिनिश की दिशा और मात्रा की जाँच करें। इस उदाहरण में 1.4 मीटर के टुकड़े प्रत्येक फ्लैशिंग के लिए उपयुक्त नहीं हैं। उपयोग में आने वाले ऑफकट्स को किसी अन्य कार्य के लिए असाइन करने से आंतरिक सामग्री लागत आवंटन बदल सकता है; यह मूल खरीद के लिए भुगतान की गई राशि को कम नहीं करता।
क्या कुछ प्रतिस्थापन पैनलों के लिए एक अन्य पेंट बैच का उपयोग किया जा सकता है?
मूल फिनिश, बैच और सतह की दिशा की जाँच करें, फिर वास्तविक नमूनों की तुलना करें और ऑर्डर देने से पहले प्रतिस्थापन के दायरे पर सहमति बनाएँ। निर्दिष्ट फिनिश के लिए कोटिंग निर्माता की बैच और दिशा संबंधी आवश्यकताओं का पालन करें। जहाँ ये शर्तें लागू होती हैं, उन्हें दृश्यमान छत के समग्र फलक पर सुसंगत रखें; केवल मिलान वाला रंग कोड आवश्यक दिखावट की पुष्टि नहीं करता।
क्या कुंडलित स्टील (कॉइल) और समतल ब्लैंक्स के लिए समान सुरक्षात्मक फिल्म का उपयोग किया जाना चाहिए?
ठीक उसी कोटिंग उत्पाद और डिलीवरी रूप के लिए फिल्म और पैकेजिंग का चयन करें। कोटिंग निर्माता से पूछें कि क्या फिल्म कुंडलित कॉइल्स के लिए संगत है, फिल्म हटाने का समय कब है, और पैकेजिंग समर्थन क्या है—जिसमें कुंडलन स्थिरता पर कोई प्रभाव भी शामिल हो सकता है। समतल ब्लैंक्स के लिए भी उचित सतह सुरक्षा की आवश्यकता होती है, लेकिन समान फिल्म व्यवस्था स्वतः ही कुंडलित कॉइल के लिए उपयुक्त नहीं होती।
तकनीकी आधार और स्रोत सीमा
कार्यवाहित उदाहरण मानता है कि दोनों प्रक्रियाएँ निर्दिष्ट पैनल उत्पादित कर सकती हैं। आपके द्वारा उपयोग की जाने वाली मशीन विन्यास के लिए फीड चौड़ाई, मोटाई, सामग्री और हैंडलिंग सीमाओं की पुष्टि करें। सामग्री उपयोग की गणना और $310 के नकद खर्च के अंतर में समान स्वीकृत पैनल मात्राएँ, लंबाइयाँ तथा विकसित और कवरेज चौड़ाइयाँ उपयोग में लाई गई हैं।
