Wat verandert er in het open stromingspad?

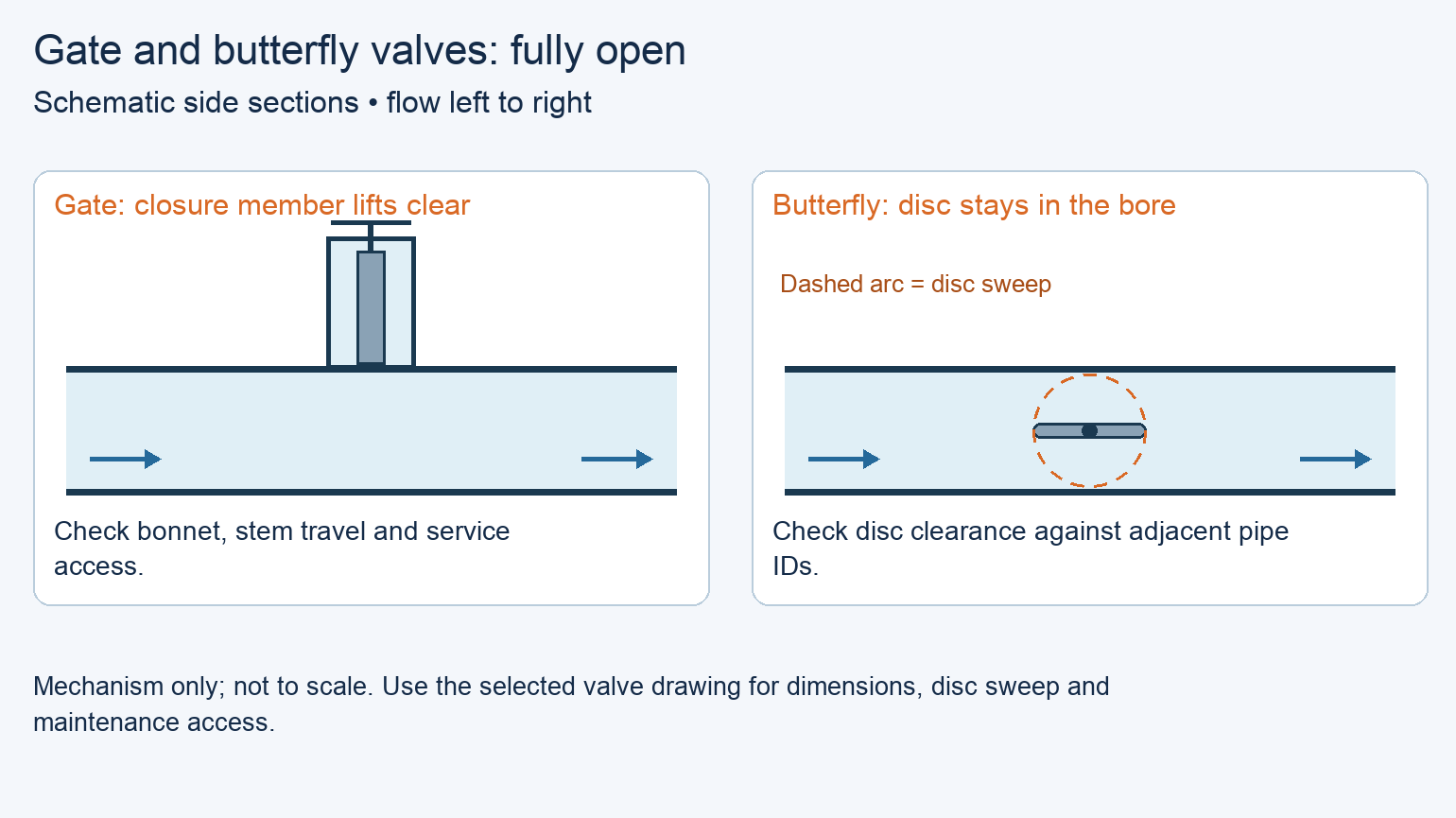

Een sluiterklep verplaatst een afsluitdeel dwars door de leidingopening. Bij een volledig doorlatend ontwerp wordt dit deel bij het openen van de klep uit de stroming getild. Een vlinderklep draait een schijf over 90 graden; bij volledige opening ligt de schijf ongeveer parallel aan de leiding en blijft deze binnen het stromingspad. Dit geometrische verschil verklaart waarom de hydraulische vergelijking van belang is.
Zelfs een volledig doorlatend ontwerp vereist een hydraulische controle
Geen van beide geometrieën bepaalt op zichzelf een waarde voor het drukverlies. De details van de sluiterbuis en de geometrie van de vlinderschijf, de naaf en de as beïnvloeden het resultaat. Gebruik de stromingscoëfficiënt of de verliescurve voor de werkelijke afmeting en configuratie, in plaats van een algemene procentuele voordelenvergelijking.
Welke klep voldoet aan de functievereisten én de beschikbare ruimte?
Deze vergelijking betreft afsluiting in vloeibare industriële waterleidingen. Voordat u een van beide typen rangschikt, moet u de opgegeven maximale bedrijfsdruk en -temperatuur, drukstootcondities, watersamenstelling en vaste stoffen, vereiste lekkage in gesloten toestand, eindaansluitingen en aandrijfbelasting controleren. Een ontbrekende verklaring over zittingscompatibiliteit of drukklasse laat die kandidaat onbeslist; dit maakt het andere kleptype niet per definitie beter.
Vergelijk de complete assemblage, inclusief toegang
Zodra beide kandidaten aan deze eisen voldoen, vergelijk dan de complete assemblages. Een sluiterklepkap biedt ruimte voor de opgetilde sluiter; een opgaande as vereist bovendien extra ruimte boven de bedieningsinrichting. Een niet-opgaande as elimineert deze externe asbeweging, maar de kap en de ruimte die nodig is om onderdelen te verwijderen blijven behouden. Een vlinderklepassemblage kan minder ruimte innemen, hoewel de versnellingsbak en de bewegingsruimte van de schijf nog steeds ruimte vereisen.
Controleer de vlinderschijf buiten het flensvlak
Bij vlinderkleppen dient de schijf tijdens de volledige draaiing te worden gecontroleerd tegen de werkelijke binnendiameters van de leiding en de flens, inclusief eventuele voeringen, en tegen eventuele nabijgelegen terugslagklepschijven. In sectie 9.1.1 van de handleiding ‘2-Cx’ van Bray wordt specifiek gewezen op de noodzaak om de ruimte rond aangrenzende leidingen te controleren. Een gelijk nominale afmeting en boutpatroon garandeert deze ruimte niet.
Veeg om de volledige tabel te bekijken.
| Wanneer beide kandidaten voldoen | Overwegingen voor sluiterkleppen | Overwegingen voor vlinderkleppen | Wat moet de beslissingsfactor zijn |
|---|---|---|---|
| De leiding voert stroming gedurende lange perioden. | Een full-bore-ontwerp verwijdert de klepschijf uit de stroming. | De geopende schijf en as blijven in de stroming. | Vergelijk het werkelijke drukverlies bij de bedrijfsstroming. |
| De klepinstallatie is krap bemeten. | Controleer toegang tot de klephuisdop, de stamweg en de ruimte voor demontage. | Controleer de behuizingslengte, de versnellingsbak en de bewegingsruimte van de schijf. | Geef de goedgekeurde montage de voorkeur die voldoende toegang behoudt. |
| De klep wordt op afstand bediend. | Bevestig de nodige aandrijfkracht of -koppel en de tijd voor volledige bediening. | Bevestig het koppel gedurende de volledige slag en de sluitingstijd. | Gebruik de goedgekeurde bedieningsvolgorde en de toegestane transiënte beperkingen. |
| Het zitvlakonderhoud moet passen bij het geplande stilleggingsplan. | Controleer toegang tot de klephuisdop en de gespecificeerde herstelprocedure. | Controleer toegang aan de zitvlakzijde en of veldherstel is toegestaan. | Vergelijk de onderhoudstaken en toegangsmogelijkheden van de geselecteerde modellen. |
Vergelijk het drukverlies bij de werkelijke stroom
De stromingscoëfficiënt Cv geeft de waterstroming in US-gallons per minuut weer bij een drukval van 1 psi over de klep. Voor de hier gebruikte waterberekening is de drukval in psi: ΔP = SG × (Q / Cv)², waarbij Q de stroming is in US-gpm en SG de specifieke gravitatie van de vloeistof ten opzichte van water. De coëfficiënt moet overeenkomen met de bedrijfspositie van de klep.
Gebruik een specifieke afmeting en schijfontwerp.
De door AVK gepubliceerde tabellen voor volledig geopende DN600-kleppen geven de onderstaande waarden. De poortkleptabel geldt voor elastisch- en metaalzittende full-bore-poortkleppen; de vlinderkleptabel is specifiek voor de plaatvormige schijf van serie 756. Dit zijn fabrikantenspecifieke hydraulische gegevens, geen bewijs dat twee aangeboden kleppen gelijke drukklassen, materialen of aansluitingen hebben.
Bij dezelfde stroming leidt een hogere Cv-waarde tot een lager berekend klepverlies. Vergelijk het absolute verschil met de toegewezen klepverliesbegroting. Houd verliezen door verloopstukken, aansluitende fittingen en de rest van de leiding apart; een vergelijking van Cv-waarden berekent niet de totale systeemkop.
Veeg om de volledige tabel te bekijken.
| Gepubliceerde volledig geopende gegevens voor DN600 | Cv, US gpm bij 1 psi | Bron |
|---|---|---|
| AVK volledig doorlatende kleppen met schuifplaat | 127,735 | Stromingsparameters voor schuifplaatkranen, revisie AH, 3 april 2025, blz. 1 |
| AVK-serie 756 plaat-schijf vlinderklep | 40,166 | Stromingsparameters voor vlinderkranen, revisie AH, 15 oktober 2025, blz. 1 |
Een keuze voor DN600: ruimte eerst of drukverlies eerst
Hypothetische ontwerpoefening. Neem een DN600-waterleiding aan die 10.000 US gpm vervoert, met specifieke graviteit (SG) = 1,0 en de afsluitklep volledig geopend. Neem aan dat twee kandidaatopstellingen al dezelfde controles hebben doorstaan op druk, temperatuur, materialen, afsluitvermogen, aansluiting, schijfspeling en transiënte belasting. Gebruik de hierboven gepubliceerde Cv-waarden uitsluitend als hydraulische invoerwaarden; deze oefening stelt niet vast dat de cataloguskleppen aan deze veronderstelde goedkeuringen voldoen.
Stroming, toegestane drukval en installatiebuis
Neem aan dat het project een stationaire drukval van 0,10 psi over deze klep toestaat en een axiale installatiebay van 1,50 m biedt. De poortklep plus verwijderbare spool neemt 1,20 m in beslag; de vlinderklep plus verwijderbare spool neemt 0,75 m in beslag. Beide hebben een geaccepteerde bediening en voldoende onderhoudstoegang. Deze ruimtevoorzieningen zijn hypothetisch; gebruik de opgegeven assemblagematen voor een projectvergelijking.
De berekening voor de schuifplaatklep is (10.000 / 127.735)² = 0.00613 psi. De berekening voor de vlinderklep is (10.000 / 40.166)² = 0.06198 psi. Beide waarden liggen onder de veronderstelde grens van 0,10 psi. De vlinderklepopstelling gebruikt 0,45 m minder axiale ruimte, terwijl de berekende drukval over de klep ongeveer 0,05586 psi hoger is.
Ruimtewinst versus lagere klepdrukval
Als ruimtebehoud de eerste prioriteit is, kies dan in deze oefening voor de vlinderklepopstelling. Deze laat 0,75 m van de installatiebuis onbezet, vergeleken met 0,30 m bij de schuifplaatklepopstelling, en voldoet nog steeds aan de veronderstelde grens voor klepdrukval. De lagere drukval van de schuifplaatklep voldoet minder goed aan de gestelde ruimte-eis.
Als de laagste stationaire klepdrukval de eerste prioriteit is en beide opstellingen passen, kies dan voor de schuifplaatklepopstelling. Deze levert de lagere berekende drukval bij dezelfde stroming. Het verschil bedraagt hier slechts ca. 0,056 psi, dus dit resultaat alleen rechtvaardigt geen hogere aanschafprijs noch een energiekosten-terugverdientijd.
Hogere stroming of herziene klepafmetingen
Herbereken indien de stroming of de geselecteerde Cv-waarde wijzigt; bij ongewijzigde Cv wordt deze berekende drukval bij verdubbeling van de stroming viermaal zo groot. Heropen de vergelijking van de lay-out indien de werkelijke afmetingen van de spool, bedieningsinrichting of verwijderbare onderdelen wijzigen. Indien een van de kandidaten niet voldoet aan een eis op het gebied van druk, materiaal, speling of sluitvermogen, los dan eerst dat tekort op voordat u de bovengenoemde tweezijdige voorkeursregel toepast.
Stel het sluitgedrag en de toegankelijkheid voor onderhoud vast
Een kwartslag-vlinderschijf betekent niet automatisch één kwartslag van elk handwiel. De handleiding BFV-OM4-10 van Val-Matic voor handbediende vlinderkranen beschrijft een tandwielmechanisme met meervoudige omwentelingen als ingang en geeft instructies voor langzaam openen en sluiten om waterhamer te voorkomen. Specificeer de vereiste sluit- en open-tijd en het gedrag tijdens sluiting in samenhang met de transiënte beoordeling van het systeem. Noch de term ‘schuifplaatklep’ noch ‘vlinderklep’ garandeert op zichzelf een veilige sluitduur.
Scheid afsluiting van continue regeling
Conventionele schuifplaatkranen dienen uitsluitend voor volledig open of volledig gesloten afsluiting, niet voor langdurige stromingsregeling. Indien de functie stromingsregeling omvat, kies dan een klep en actuator die hiervoor zijn gekwalificeerd, en verkrijg de stromingsgegevens afhankelijk van de klepstand en de toegestane bedrijfsomstandigheden. Ga er niet vanuit dat een afsluitvlinderklep geschikt is voor regeling, louter omdat de schijf halverwege kan blijven staan.
Controleer hoe de zitting daadwerkelijk kan worden onderhouden
Herstelbaarheid is afhankelijk van de gekozen constructie. In Val-Matic’s genoemde Serie 2000-handleiding wordt aangegeven hoe de zitting kan worden afgesteld en vervangen, mits voldoende toegang beschikbaar is. Volgens Bray’s 2-Cx-handleiding is de klep niet bedoeld voor reparatie ter plaatse. Vergelijk de daadwerkelijke onderhoudsprocedures, benodigde isolatie, toegang voor hijsen en vervangingsonderdelen voordat u aan één van beide typen een lagere onderhoudskost toekent.
Voeg de keuze toe aan de kleppenlijst
Voor elke isolatiepositie noteert u het geselecteerde type en de afmeting, de watertoepassing, de druk- en temperatuurgrenzen, de vereiste afsluittprestatie, de natte en zittingsmaterialen, de aansluitingen, de aandrijving en de sluitvereisten. Neem de geaccepteerde Cv-waarde of drukverliescurve op, evenals de tekening met de bedrijfs- en onderhoudsafstanden. Deze details bepalen het bereik van een industriële klepbestelling.
Pas de tegenkant aansluiting aan en vermeld het offertebereik
Voor geflanste assemblages identificeert u de toepasselijke flensnorm en -klasse, de flensvlakvorm, de boren, de tegenkantbuisdoorsnede en de pakkingopstelling. Houd deze details in overeenstemming met de pijp-flensschema. Vergelijk offertes voor dezelfde klep, aandrijving, coatings, tests, vervangingsonderdelen en leveringsomvang; zonder dat omvangsbereik en werkelijke prijzen heeft geen van beide kleptypen een gedemonstreerd voordeel op basis van geïnstalleerde kosten.
Veelgestelde vragen
Is er een diameter waarboven een vlinderklep altijd beter is?
Er bestaat geen universele diametergrens die de keuze bepaalt. Een grotere afmeting maakt de volledige klep, aandrijving en ruimte voor verwijdering belangrijker, maar de daadwerkelijke drukverliezen, drukklasse en beschikbare modellen blijven doorslaggevend voor de vergelijking. Gebruik de afmetingen en hydraulische gegevens voor de aangegeven afmeting.
Kan een klep met niet-opgaande stam een laag-plafondprobleem oplossen?
Deze vermijdt de externe opwaartse stambeweging van een klep met opgaande stam. Er is nog steeds ruimte nodig voor de kast, aandrijving en het verwijderingspad zoals gespecificeerd in de onderhoudsprocedure. Controleer ook de serviceomvang naast de hoogte van de gesloten klep.
Kan een vlinderklep een schuifklep in dezelfde leiding vervangen?
Soms, maar het betreft een wijziging in de lay-out. Vergelijk de gezicht-naar-gezicht-lengte, flenscompatibiliteit, buisdoorsnede en bekleding, schijfbaan, ondersteuningsopstelling en toegang tot de aandrijving. Bevestig de druk-, materiaal- en sluitvereisten van de vervanging voordat u de spool wijzigt.
Is een EPDM-zitting automatisch geschikt voor industrieel water?
Nee. ‘Industrieel water’ kan chemische waterbehandelingsmiddelen, verontreinigingen en temperatuurcondities omvatten die van invloed zijn op het elastomeer. Verkrijg een compatibiliteitsbevestiging voor de gespecificeerde zittingsverbinding en de daadwerkelijke toepassing, inclusief eventuele reinigingsblootstelling, in plaats van alleen op basis van het EPDM-label.
Welk kleptype veroorzaakt minder waterslag?
De naam van het type beslist dit niet. Belangrijk zijn de stromingsomstandigheden en de wijze waarop de stroming verandert tijdens de sluitbeweging. Een tandwielgestuurde vlinderklep kan langzaam sluiten, terwijl een aangedreven klep van elk type een goedgekeurde sluitvolgorde vereist. Gebruik de transiënte systeemanalyse om die volgorde vast te stellen.
Rechtvaardigt een lager drukverlies van de klep een hogere aanschafprijs?
Alleen een berekening op basis van de daadwerkelijke bedrijfsomstandigheden kan daarop antwoord geven. Converteer het geverifieerde verschil in drukverlies naar effecten op pompenenergie met behulp van debiet, bedrijfsuren en pomprendement, en vergelijk vervolgens de energiekosten met de verschil in geïnstalleerde prijs en onderhoudskosten. Een Cv-verhouding alleen is geen terugverdientijd-berekening.
Technische basis en bronomvang
U.S. Department of Energy, DOE Fundamentals Handbook, Mechanical Science, Volume 2 of 2, DOE-HDBK-1018/2-93, Rev. 0 (januari 1993), Module ME-04, blz. 4–5 en 14 (stamconstructies), blz. 8–9 (schuifkleppen) en blz. 31–32 (vlinderkleppen). Gearchiveerd trainingsmateriaal gebruikt voor basismechanismen, niet voor naleving bij actuele projecten.
Val-Matic, 30-inch en groter Series 2000 vlinderklep met LSA-aandrijving en externe aanslagen: Bedienings-, onderhouds- en installatiehandleiding, BFV-OM4-10, blz. 1–3, 6 en 11. Geen uitgavedatum vermeld in de geraadpleegde kopie. Bray, 2-Cx PTFE-gevoerde vlinderkleppen: Installatie-, bedienings- en onderhoudshandleiding, copyright 2023, sectie 9.1.1, blz. 12; sectie 10.1.6, blz. 19; sectie 13, blz. 23. Installatie- en reparatie-instructies zijn van toepassing op de genoemde uitvoeringen.
AVK Group A/S, Flow Parameters for Gate Valves: Resilient and Metal Seated, Full Bore, rev. AH, 3 april 2025, blz. 1, rij DN600; en Flow Parameters for Butterfly Valves: Series 756 / Plate Disc, gedrukte rev. AH, 15 oktober 2025, blz. 1, rij DN600. De definities staan op blz. 2 van elk document. De bedrijfsconditie van 10.000 US gpm, de acceptatiegrenzen, de lay-outafmetingen en de kandidaat-goedkeuringen in de uitgewerkte oefening zijn hypothetisch.
