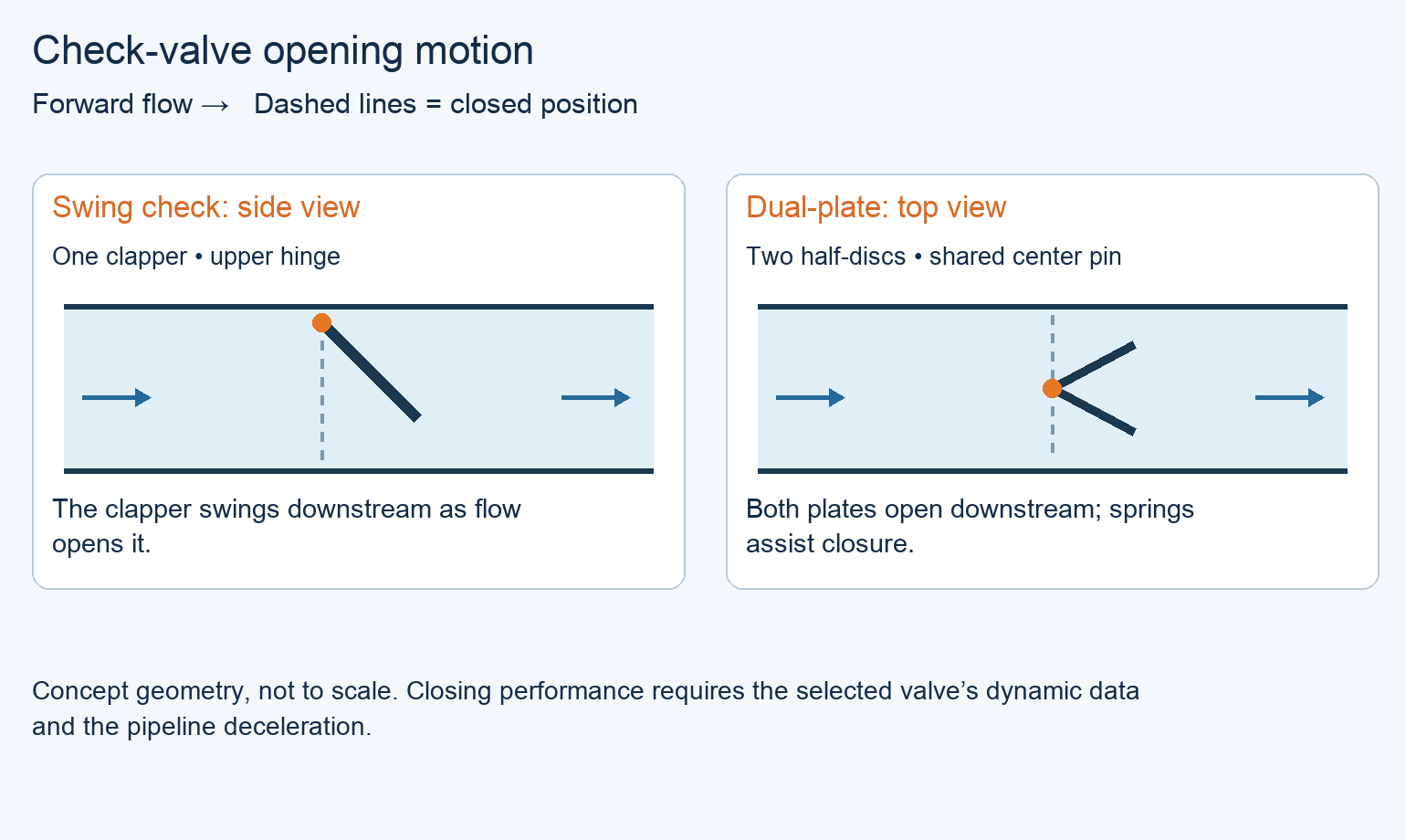

Hoe bewegen klap- en dubbelplaatkleppen?
Deze vergelijking betreft een conventionele bovengepivoteerde klapklep en een veerondersteunde dubbelplaat- (of dubbel-schijf-)klep in een vloeistofpompafvoerleiding. Bij voorwaartse stroming openen de afsluitelementen; hun terugkeer naar de zittingen beperkt de terugstroming nadat de pomp is gestopt. Dit zijn automatische terugslagkleppen, los van de handmatig of motorisch bediende isolatieklep.
Bij het swingontwerp draait één schijf rond een bovenste scharnier. Bij een dubbelplaatontwerp draaien twee D-vormige platen rond een centraal scharnier, waarbij een torsieveer de terugkeer ondersteunt. De geometrie beïnvloedt de bewegingsafstand, de stromingsdoorsnede en de inbouwafmetingen, maar een doorsnedetekening kan de sluitprestatie niet vaststellen. Swingontwerpen met veren, gewichten of accessoires voor gecontroleerd sluiten moeten worden vergeleken in hun daadwerkelijk geleverde configuratie.
Welke terugslagklep is minder gevoelig voor sluiten met slag na een pompstoring?
Gebruik de terugstroomsnelheid en de leidingvertraging
Een plotselinge onderbreking van de terugstroming kan een drukstoot veroorzaken. De relevante vergelijking is hoeveel terugstroomsnelheid zich ontwikkelt vóór het sluiten onder de vertraging van de leiding, niet een universeel getal in milliseconden. Vertraging van de vloeistofkolom betekent de snelheid waarmee de voorwaartse snelheid daalt nadat de pomp is gestopt.
Val-Matic’s Dynamic Characteristics of Check Valves, VM-DCCV/WP (2018), blz. 4–5, koppelt die vertraging aan de maximale terugstroomsnelheid via een klepspecifieke dynamische curve. De laboratoriumvergelijking maakte gebruik van 8-inch kleppen in horizontale leidingen. De resultaten ondersteunen het overwegen van veerondersteunde ontwerpen voor veeleisende stilstanden, maar bewijzen niet dat elke dubbelplaatklep sluit voordat er enige terugstroom optreedt.
Houd de geïnstalleerde configuratie in de vergelijking
Voor de selectie dient u de pomp-tripcondities en de relevante dynamische gegevens van de kandidaat-klep te verkrijgen. Beoordeel de werkelijke afmeting, veer en oriëntatie ten opzichte van de transiënte limieten van het project. Een veerondersteunde dubbele klep kan de betere keuze zijn wanneer de voorwaartse stroming snel vertraagt; een goedgekeurd zwenkklepontwerp blijft een haalbare optie als de sluitrespons aan dezelfde limieten voldoet. Een algemene 'non-slam'-aanduiding vervangt deze vergelijking niet.
Blijft de klep open bij de laagste bedrijfsdebiet?
Stel eerst vast dat elk kandidaat geschikt is voor het medium, de druk en temperatuur, de vereiste zittingslekage, de leidingsoriëntatie en de aansluitingen. Geschiktheid voor schoon water impliceert niet automatisch geschiktheid voor abrasieve vaste stoffen of vezelige vuilnis. De genoemde Val-Matic-dubbel-schijfhandleiding voor plaatkleppen is specifiek bedoeld voor schoon water; een andere toepassing vereist een eigen, geaccepteerde constructie.
Openingsdruk is slechts het begin van het openen
Maak onderscheid tussen openingsdruk en stabiel openen. Openingsdruk is de drukval waaronder de stroming voor het eerst begint door de klep. Deze geeft niet aan welk debiet nodig is om de schijven volledig open te houden. Controleer ook het laagste continue debiet, naast normaal en maximaal debiet, inclusief bedrijf met verminderde snelheid en parallelle pompen.
Vergelijk de drukverliezen nadat stabiel openen is bevestigd
Onvoldoende stroomsnelheid kan ertoe leiden dat een terugslagklep gedeeltelijk open blijft en gaat klapperen. Het vergroten van een klep om het berekende drukverlies bij volledig openen te verlagen, kan daarom het doel ondermijnen. Vergelijk de drukverliescurve van de geselecteerde afmeting bij de werkelijke bedrijfspunten, met voldaan vervaardigerseisen voor de openingsvoorwaarde; ga er niet vanuit dat een Cv-waarde bij volledig openen geldt over het gehele variabele-snelheidsbereik.
Er is geen betrouwbare, algemeen geldende winnaar op het gebied van drukverlies per kleptype. Val-Matics ‘Design and Selection of Check Valves’, VM-DSCV/WP (2018), blz. 10, tabel 4, rapporteert type-specifieke stromingsgegevens in plaats van één coëfficiënt voor alle terugslagkleppen. Vraag vergelijkbare gegevens aan voor de aangeboden kleppen in plaats van één van beide constructies een algemene procentuele voordelen toe te kennen.
Wat verandert wanneer beide kleppen aan de bedrijfsvereisten voldoen?
Vergelijk complete assemblages, niet alleen de behuizingslengte
Zodra beide kandidaten voldoen aan dezelfde eisen voor medium, stroming en sluitgedrag, vergelijk dan de ruimte en werk die elke installatie daadwerkelijk vereist. Een korte plaatklep kan axiale ruimte besparen, maar vereiste rechte leiding, plaatprojectie, flensafstanden en een verwijderingsregeling behoren nog steeds tot de geïnstalleerde afmetingen.
Controleer hoe toegang tot de zitting en bewegende onderdelen wordt verkregen
De toegankelijkheid voor onderhoud kan een bepaald klapklepontwerp in het voordeel stellen. In de handleiding SWCV-OM1-4 van Val-Matic wordt een bovenklep beschreven die toegang biedt tot de klepschijf en de zitting. De wafer-klep met dubbele schijf DDCV-OM3-3 vereist verwijdering uit de leiding voor demontage. Dit is een nuttige vergelijking tussen deze onderhoudsregelingen, geen bewering dat elke klapklep gemakkelijker te onderhouden is.
Veeg om de volledige tabel te bekijken.
| Projectprioriteit | Overwegingen bij klapkleppen | Overwegingen bij dubbelplaat-kleppen | Basis voor de keuze |
|---|---|---|---|
| Behoud ruimte in de klepkamer | Neem het kleplichaam, de toegang via de klepdekking en eventuele externe hefbeweging van de hendel mee | Neem het wafer-lichaam, de benodigde leidingafstand en de vrijruimte voor de platen mee | Geef de voorkeur aan de montage die bruikbare toegang behoudt binnen de goedgekeurde lay-out |
| Inspecteer of repareer interne onderdelen | Een specifieke ontwerpvariant met toegang via de dekking kan het lichaam op zijn plaats laten | Een specifieke wafer-ontwerpvariant kan verwijdering uit de leiding vereisen | Kies de onderhoudsprocedure die past bij het geplande stilleggings- en hijsplan |
| Verlaag het bedrijfsverlies | Gebruik de drukverliescurve van de aangeboden configuratie | Gebruik de drukverliescurve van de aangeboden configuratie | Vergelijk het werkelijke stromingsbereik; uitsluitend de geometrie is niet voldoende om het drukverlies te rangschikken |
| Beheers de geïnstalleerde kosten | Prijs steunconstructies, accessoires en onderhoudstoegankelijkheid | Prijs de aansluitcomponenten, de benodigde afstand tussen de leidingen en de voorziening voor verwijdering | Vergelijk volledige offertes; er wordt geen algemene besparing verondersteld |
Een uitgewerkte keuze voor een horizontale pompafvoertak
Stromingsbereik en goedgekeurde configuraties
Deze hypothetische vergelijking begint met twee gekwalificeerde kandidaten; het is geen bewering dat een genoemde klep is goedgekeurd voor deze invoergegevens. Neem aan dat een horizontale NPS 8-takleiding voor schoon water een minimum-, normaal- en maximaal continu debiet heeft van respectievelijk 1.000, 1.400 en 1.800 US gpm. Het pomphuis heeft twee parallelle pompen en één-pompstoringen zijn opgenomen in de stilleggingsanalyse.
Neem aan dat de projectingenieur beide kandidaatconfiguraties heeft geaccepteerd voor die debietpunten, vloeistofomstandigheden, druk en temperatuur, zetellekking en de toepasselijke pompschakeltransiënten. Beide voldoen aan dezelfde toegestane drukverliesbegroting.
Veeg om de volledige tabel te bekijken.
| Invoer | Aangenomen conditie | Gevolg |
|---|---|---|
| Kandidaatopstellingen | Zwenkventiel: een onderhoudsopstelling met bovenklep zoals beschreven in SWCV-OM1-4. Dubbelplaatventiel: een opstelling voor verwijdering als ‘wafer’ zoals beschreven in DDCV-OM3-3. | Vergelijk de daadwerkelijke toegangsprocedures, niet een universele rangschikking op basis van ventieltype. |
| Ruimte- en aansluitingscontroles | Beide complete samenstellingen passen; opheffen van de klep, beweging van de hendel, zwenkbeweging van de plaat, vereiste pijpafstand en flenscompatibiliteit zijn aanvaardbaar. | Geen van beide kandidaten wordt door de opstelling geëlimineerd. |
| Beschikbare onderhoudsmogelijkheden | Toegang van bovenaf en hijsmogelijkheden zijn aanwezig. Een verwijderbare spool maakt ook het verwijderen van de wafer haalbaar. | Beide kunnen worden onderhouden; de voorkeursmethode kan de beslissing bepalen. |
| Initiële projectprioriteit | Tijdens een geplande jaarlijkse inspectie-uitval moet het verstoren van pijpflensaansluitingen worden vermeden wanneer interne toegang nodig is. | Geef de geaccepteerde zwenkventielopstelling met toegang via de bovenklep de voorkeur. |
| Gewijzigde projectprioriteit | De geaccepteerde dubbelplaatopstelling laat meer bruikbare axiale ruimte over; het uitvalplan accepteert het verwijderen van de leiding. | Geef de geaccepteerde dubbelplaatopstelling de voorkeur. |
Onderhoudstoegang bepaalt de eerste keuze
Op basis van deze aannames wordt het zwenkventiel met toegang via de bovenklep geselecteerd. Het voldoet aan de functievereisten en voldoet aan de uitgesproken voorkeur om de klepschijf en de zitting te inspecteren zonder de pijpflensaansluitingen te openen. De beslissing aanvaardt een groter geïnstalleerd volume omdat er voldoende ruimte beschikbaar is. Dit is geen bewering over lagere drukverliezen, lagere prijs of betere sluiting.
Compacte opstelling versus toegang via de bovenklep
Houd nu beide opties gekwalificeerd, maar wijzig de prioriteit: het station wil de grootste resterende axiale ruimte, en het stilleggingsplan accepteert het verwijderen van de waferklep via de voorziene demontageopstelling. Kies voor de dubbele-plaatoptie als de volledige lay-out dit ruimtevoordeel bevestigt. Als het minimumdebiet, de veerconfiguratie of de vertraging bij het uitvallen van de pomp wijzigen, heropen dan de kwalificatie voordat u een van beide opties definitief aanvaardt.
Wat moet de specificatie voor de pompafvoerklep omvatten?
Leg het gekozen terugslagklepmodel en de maat vast, evenals het medium (vloeistof en vaste stoffen), druk en temperatuur, minimale/normale/maximale debieten, inbouwrichting, veren of sluitaccessoires, de eis voor zittingdichtheid, drukverliesgegevens en het geaccepteerde uitgangspunt voor afsluiting. Voeg de lay-out toe met de toevoerleidingen, de bewegingsruimte voor bewegende delen en de demontageroute. Deze gegevens maken de vergelijking reproduceerbaar wanneer een alternatief wordt aangeboden.
Vermeld bijbehorende afsluitventielen (poort-, kogel- of vlinderventielen) afsluitventielen afzonderlijk van het automatische terugslagventiel. Coördineer de pijp-flensschema met de goedgekeurde montage-tekening, inclusief de aansluitvorm, de boring en de bijbehorende bevestigingshardware.
Veelgestelde vragen
Moet het terugslagventiel worden uitgevoerd voor één pomp of voor de gehele station?
Gebruik de stroming door dat ventiel. Een terugslagventiel op een individuele pompstam draagt niet automatisch de gecombineerde stroming van het station. Evalueer de relevante pompcombinaties en de laagste bedrijfsstroom van de stam; neem ook een stam-pomppanie in overweging tijdens de stilstandsbeoordeling, terwijl andere pompen blijven draaien.
Bewijst een succesvolle pompstart dat het terugslagventiel correct is gekozen?
Nee. Één opstart is onvoldoende om stabiel gedrag over het volledige debietbereik of aanvaardbare sluiting tijdens een pompstoring te waarborgen. Het acceptatieplan dient te bevestigen dat de geïnstalleerde uitvoering, veer en accessoires overeenkomen met de beoordeelde configuratie en de gespecificeerde lage-debiet- en stilstandvoorwaarden behandelen.
Kan een compacte terugslagklep direct na een afvoelboog worden geplaatst?
Leid dit niet af uit de behuizelengte. Een gestoorde aanvoerstroom kan ongewenste schijfbeweging veroorzaken. Volg de afstandsvoorschriften van de geselecteerde fabrikant en vermeld deze op de lay-out; er bestaat hier geen universele rechte-pijplengte die voor elke zwenk- of dubbele-plaatontwerp geldt.
Kan elk van beide typen worden geïnstalleerd in een verticale pijpleiding met neerwaartse stroming?
Ga hier niet vanuit. De genoemde Val-Matic-zwenk- en plaatdubbelklepgebruiksaanwijzingen staan horizontale of opwaartse stroming toe voor de beschreven configuraties. Voor neerwaartse stroming is expliciete goedkeuring van de fabrikant vereist. In een horizontale leiding moet de scharnierpen van het genoemde dubbele-plaatontwerp verticaal zijn.
Kan een sterkere veer een klapvervalende dubbele-plaatklep oplossen?
Een veerwisseling kan de sluitreactie verbeteren, maar verandert ook de openingseis. Verkrijg de door de fabrikant goedgekeurde configuratie en controleer opnieuw zowel de werking bij minimumdebiet als de stilstandprestaties. Een veldveervervanging is geen vervanging voor diagnose van de transiënte verschijnselen.
Kan een plaatdubbelklep in waferuitvoering direct een geflanste zwenkklep vervangen?
Alleen nadat de werkelijke assemblage is gecontroleerd. De gezicht-naar-gezicht-lengte, flens- en boringcompatibiliteit, plaatprojectie, vereiste aanvoerpijpleiding en een haalbare demontageroute kunnen verschillen. De korte lengte van de waferbehuizing maakt deze op zichzelf nog geen ‘drop-in’-vervanging.
Technische basis en bronomvang
Val-Matic, Dynamische kenmerken van terugslagkleppen, VM-DCCV/WP, auteursrecht 2018: blz. 4–5 en 9–10; dynamische curves en testomvang.
Val-Matic, Ontwerp en selectie van terugslagkleppen, VM-DSCV/WP, auteursrecht 2018: blz. 4–5, 7–8, 10 Tabel 4 en 15; werking, minimale stroomsnelheid, lay-out, stromingsgegevens en geschiktheid voor vloeistoffen.
Val-Matic, Zwenkklep met hefboom en veer, hefboom en gewicht en/of zijdelings gemonteerde luchtkussens: Gebruiksaanwijzing voor bediening, onderhoud en installatie, SWCV-OM1-4: blz. 3–4 en 6–7. Geen uitgavedatum vermeld in de geraadpleegde kopie.
Val-Matic, Waferstijl dubbele-plaat terugslagklep, 2–12 inch (DN50–300 mm): Gebruiksaanwijzing voor bediening, onderhoud en installatie, DDCV-OM3-3: blz. 1–2 en 4. Geen uitgavedatum vermeld in de geraadpleegde kopie.
DFT Inc., Wat is de openingsdruk?, laatst gewijzigd op 9 april 2026: secties ‘Wat is de openingsdruk van een terugslagklep?’ en ‘Waarom is het begrijpen van de openingsdruk belangrijk?’. Bronnen gecontroleerd op 18 oktober 2026.
