Typische ordervoorwaarden: MOQ 1 metrische ton · productietijd 15–30 dagen (bevestigd bij offerte)
Verzinkte RMC in maten 1/2–6 inch voor grootschalige elektrische levering
Wij vervaardigen in China warmgedrenkt verzinkte starre staalbuizen voor elektrische distributeurs en projectkopers. Het zwaarwandige assortiment omvat maten 5 en 6 inch, naast kleinere geschroefde lengtes; starre koppelingen en ellebogen zijn beschikbaar voor dezelfde bestelling.
| Product | Verzinkte starre staalbuis (RMC / GRC) |
|---|---|
| Afwerking | Warmgedrenkt verzinkt staal |
| Afmetingsreeks | Staal-RMC-afmetingen volgens ANSI C80.1 |
| Eindlengte | Nominaal 10 ft, inclusief koppeling; ca. 3,05 m |
| Buiseinden | Taperende mannelijke NPT-schroefdraad aan beide uiteinden |
| Rechte verbindingen | Passende starre buiskoppelingen |
| Assortiment accessoires | Extra koppelingen en geschroefde 45° / 90°-ellebogen |
Zoek de buitendiameter, nominale wanddikte en draadsteek voor elke handelsmaat RMC.
| Handelsmaat (inch) | Buitendiameter (inch) | Buitendiameter (mm) | Nominale wanddikte (inch) | Nominale wanddikte (mm) | Draadgangen per inch |
|---|---|---|---|---|---|
| 1/2 | 0.840 | 21.34 | 0.104 | 2.64 | 14 |
| 3/4 | 1.050 | 26.67 | 0.107 | 2.72 | 14 |
| 1 | 1.315 | 33.40 | 0.126 | 3.20 | 11.5 |
| 1-1/4 | 1.660 | 42.16 | 0.133 | 3.38 | 11.5 |
| 1-1/2 | 1.900 | 48.26 | 0.138 | 3.51 | 11.5 |
| 2 | 2.375 | 60.33 | 0.146 | 3.71 | 11.5 |
| 2-1/2 | 2.875 | 73.03 | 0.193 | 4.90 | 8 |
| 3 | 3.500 | 88.90 | 0.205 | 5.21 | 8 |
| 3-1/2 | 4.000 | 101.60 | 0.215 | 5.46 | 8 |
| 4 | 4.500 | 114.30 | 0.225 | 5.72 | 8 |
| 5 | 5.563 | 141.30 | 0.245 | 6.22 | 8 |
| 6 | 6.625 | 168.28 | 0.266 | 6.76 | 8 |
Geen overeenkomende maat gevonden. Wis de zoekopdracht om alle 12 maten te zien.
Scroll horizontaal om elke kolom te zien.
Nominale afmetingen zijn weergegeven in inches en afgeronde millimeters. De handelsmaat is de bestelmaat; de buitendiameter (OD) is de gemeten buitendiameter.
ANSI C80.1 behandelt stalen starre elektrische buizen (RMC). De dimensionele reeks specificeert de zwaardere RMC-wanddikte en buitendiameter die in deze catalogus worden gebruikt; ANSI C80.6 is van toepassing op de afzonderlijke IMC-serie.
UL 6 geldt voor stalen RMC en bijbehorende ellebogen, koppelingen en verlengstukken. Voor een aankoop met verplichte listing is een verifieerbare fabrikant, listingrecord en gedekte maatbereik vereist. Wij controleren deze eisen samen met het materiaaloverzicht voordat wij de bestelling accepteren.
RMC wordt besteld als elektrische kabelgoten. Een gegalvaniseerde waterleiding met een bekende draad- of handelsmaatnaam is geen gelijkwaardige vervanging: de productidentificatie en de eisen voor elektrische buizen moeten exact overeenkomen met het specificatieplan.

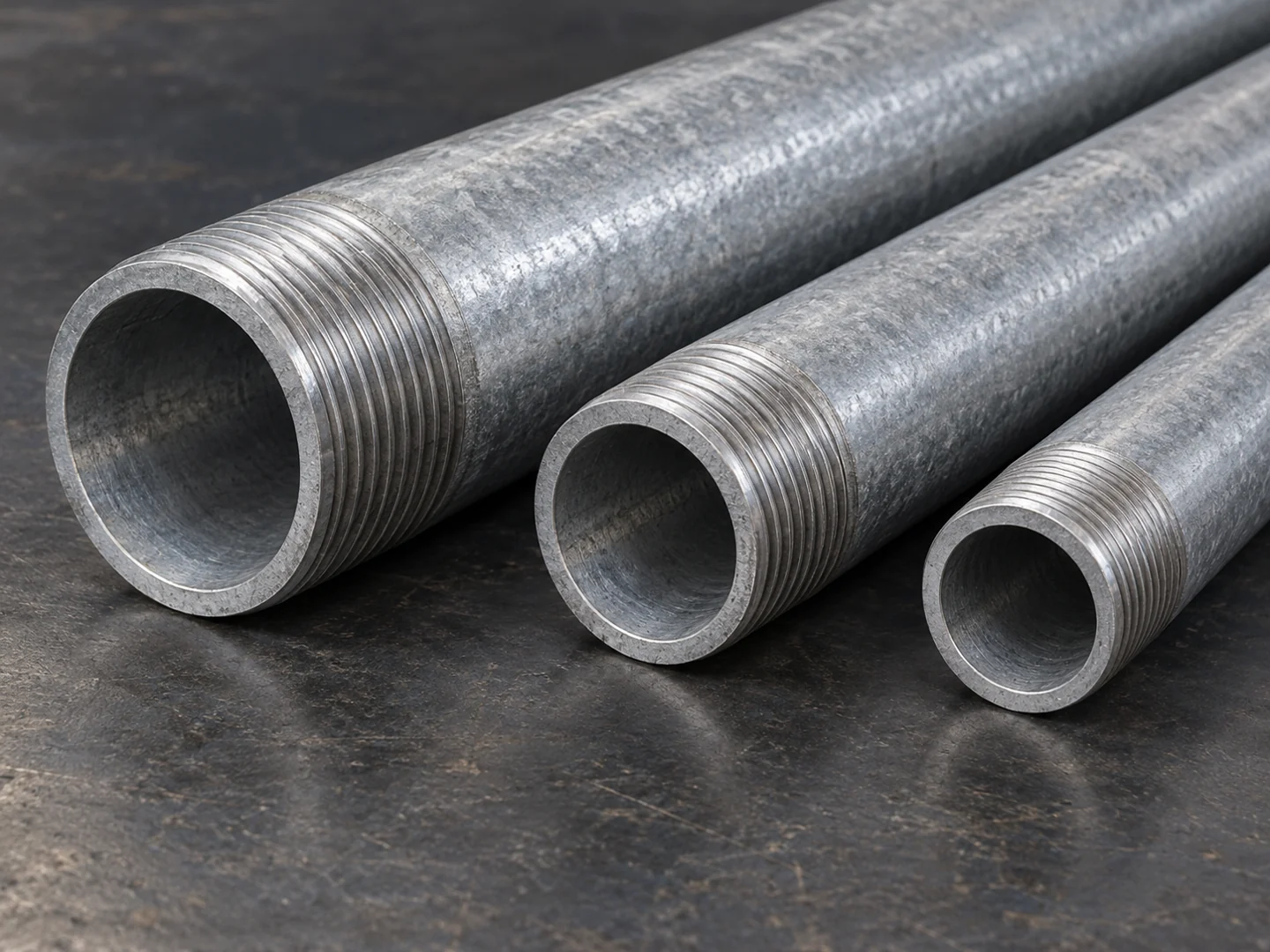

De mannelijke draad heeft een taper van 1:16. De draadsteek bedraagt 14 TPI voor 1/2–3/4 inch, 11,5 TPI voor 1–2 inch en 8 TPI voor 2½–6 inch RMC.
Een standaard koppeling voor stalen starre buizen heeft rechte interne draad en verbindt de taperende mannelijke buisuiteinden. De geleverde koppeling behoort tot de rechte buissectie; extra koppelingen zijn afzonderlijke bestelitems.

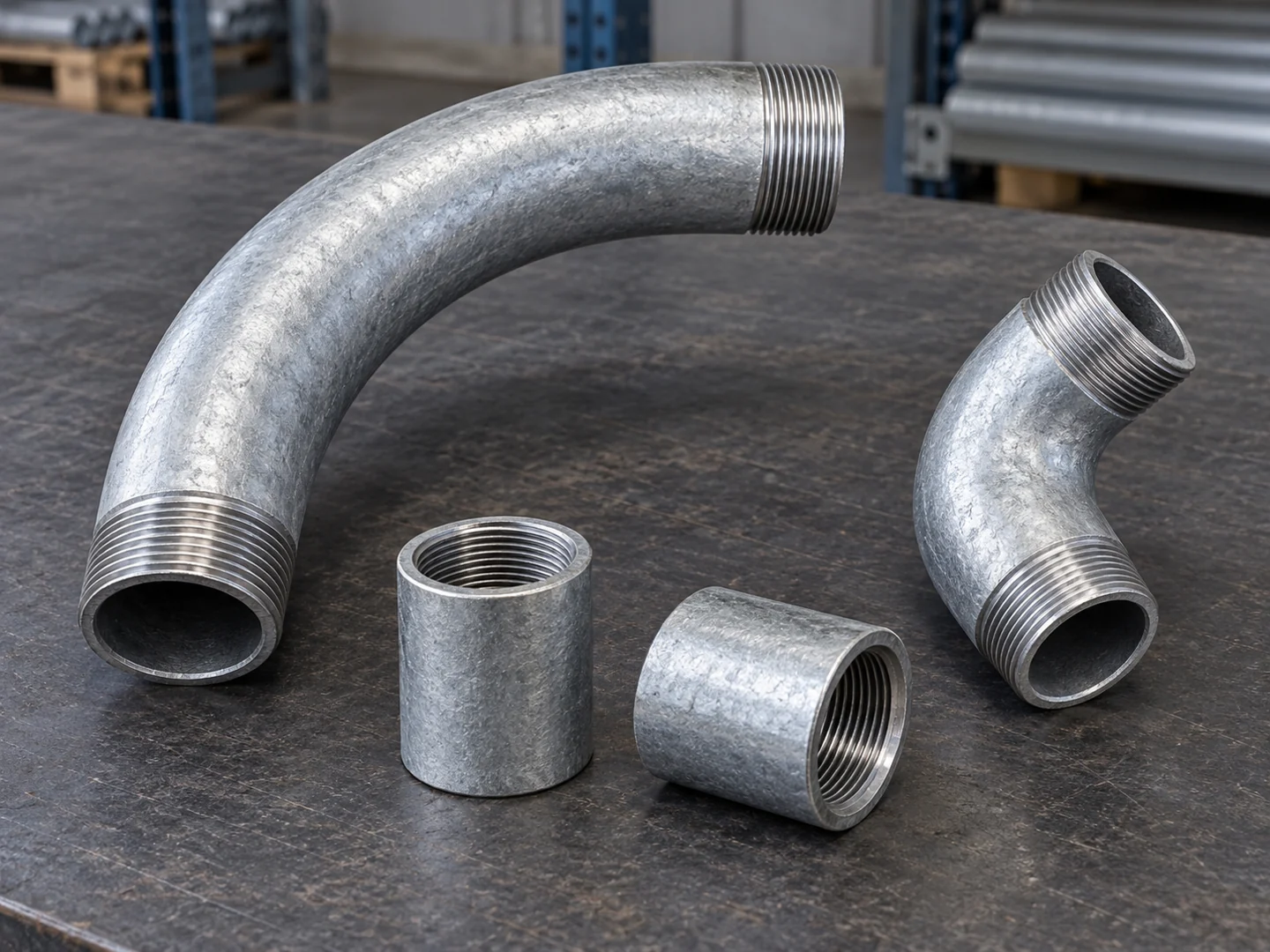

Gedraaide stalen ellebogen veranderen de richting van de leiding. Hoek en handelsmaat identificeren het basisproduct; de middenlijnstraal en uiteindelijke afmetingen zijn van belang wanneer een elleboog moet passen in een vaste lay-out.
Een buisleiding kan eindigen op een gedraaide flens of via een opening in een behuizing met de gespecificeerde aansluitcomponenten. Flens, vergrendelmoer, bus en afdichtingsvereisten behoren tot die aansluiting, en niet tot de rechte koppeling tussen buissecties.
Gebruik gedraaide fittings die zijn gemarkeerd voor RMC of voor zowel RMC als IMC, in de overeenkomstige handelsmaat. Alleen voor EMT bedoelde koppelingen en connectors passen bij een ander buissysteem.
Een draadloze connector moet RMC en de bijbehorende handelsmaat identificeren. Ook moet de door de fabrikant vereiste uiteindevoorbehandeling worden nageleefd; een connector mag niet eenvoudigweg over de geleverde draad grijpen, tenzij deze installatiemethode uitdrukkelijk is toegestaan.
Stalen starre buis met zware wand (RMC) beschermt geleiders langs zichtbare apparatuur- en voedingsleidingen. Het voldoet aan specificaties waarbij starre metalen buis is voorgeschreven en mechanische bescherming prioriteit heeft.
Gegalvaniseerde RMC kan buiten elektrische leidingen naar apparatuur en behuizingen vervoeren. De fittings en behuizingsaansluitingen moeten geschikt zijn voor de werkelijke omgevingsomstandigheden; de zinklaag alleen maakt een verbinding niet waterdicht.
Stalen RMC wordt ook ondergronds toegepast, inclusief overgangen naar apparatuur. Bij corrosieve grond of chemische blootstelling kan aanvullende bescherming nodig zijn, welke vooraf in de specificatie van buis en fittings dient te worden opgenomen.
Voor de lichtere gedraaide optie, zie onze IMC-buisserie .
De twee grootste afmetingen breiden dit bereik uit tot buiten onze IMC-catalogus van 1/2–4 inch. Een voorraadbestelling kan deze grotere, stijve afmetingen omvatten, inclusief de bijbehorende hoeveelheden koppelingen en ellebogen.

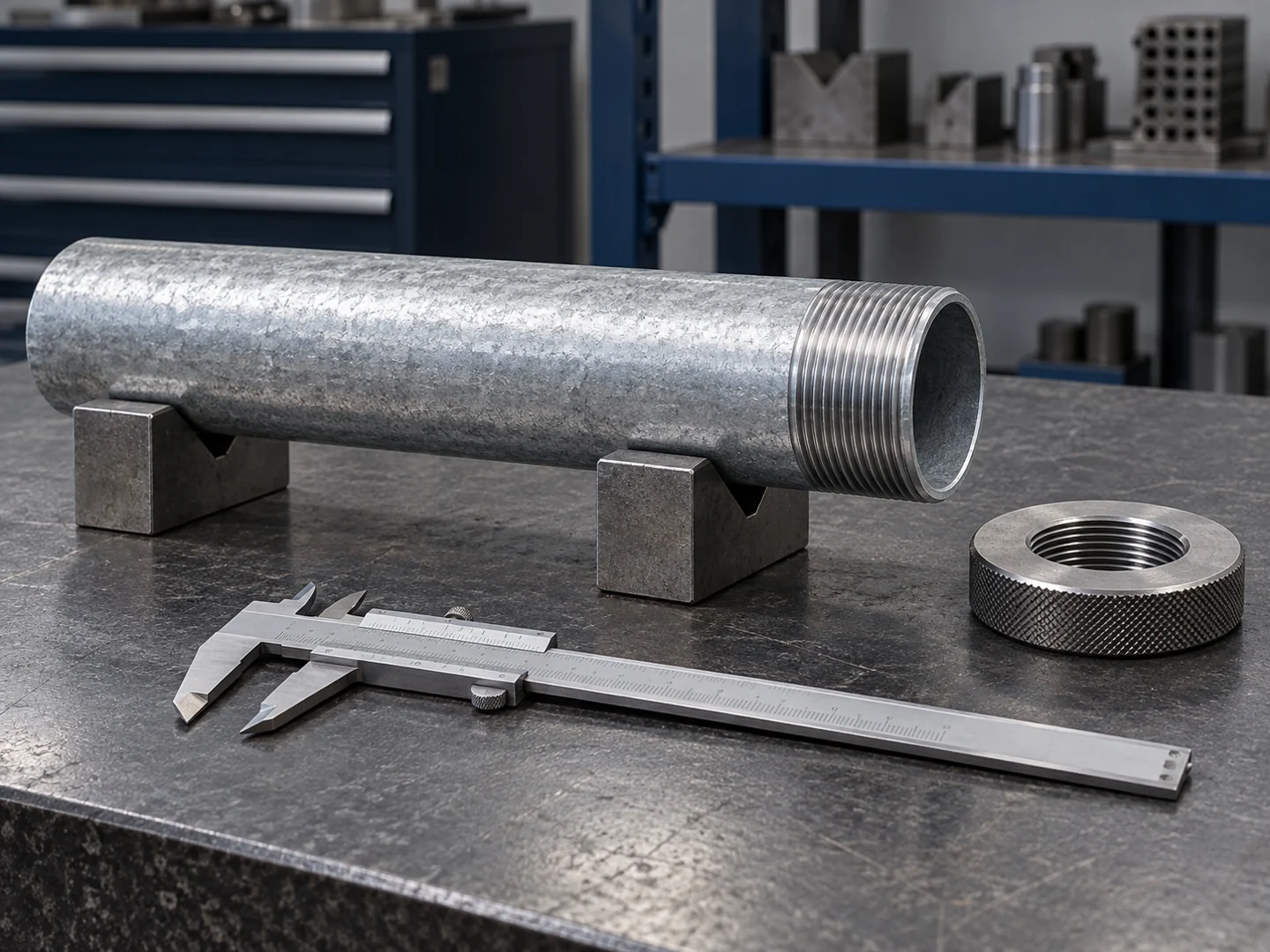

Diameter- en wanddiktemetingen moeten worden geregistreerd samen met de handelsmaat van de RMC in het inspectierapport. Een koppeling die op het uiteinde wordt aangeschroefd, bewijst op zich niet dat de buis de gespecificeerde wanddikte voor stijve buizen heeft.
Bij de draadinspectie wordt gekeken naar gescheurde of afgevlakte draadtoppen, vuil en correcte maatpassing. Een koppeling die al bij het begin vastloopt, vereist onderzoek; dwingen kan beide aansluitende delen beschadigen.

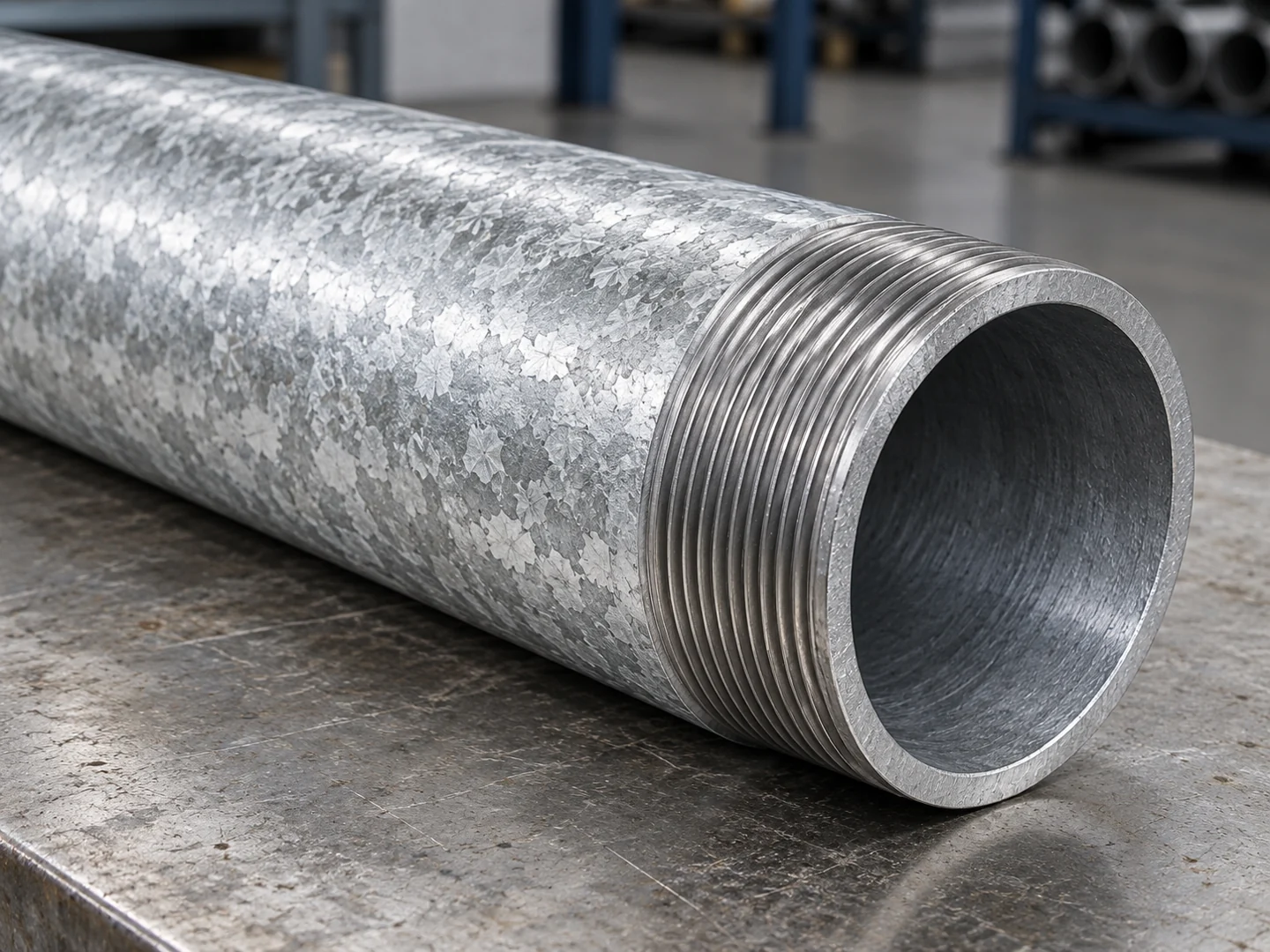

Bij ontvangst wordt gecontroleerd op coatingbeschadiging door banden, steunen en lossen. Onbedekte of beschadigde gebieden moeten worden beoordeeld tegen de bestelde afwerking voordat de buis in gebruik wordt genomen.
Het geleiderspad moet een onbelemmerde binnendiameter en gladde uiteinden hebben. Indentaties, metaalspanen of scherpe buren kunnen de kabeltrek belemmeren of isolatie beschadigen, zelfs als het buitenuiterlijk acceptabel lijkt.
Wij verstrekken een offerte voor elke RMC-handelsmaat per lengte-aantal, waarbij de levering van koppelingen op dezelfde regel wordt vermeld. Ellebogen en aanvullende fittingen worden afzonderlijk vermeld, zodat een prijs voor uitsluitend buizen kan worden vergeleken met een volledig materiaalpakket.

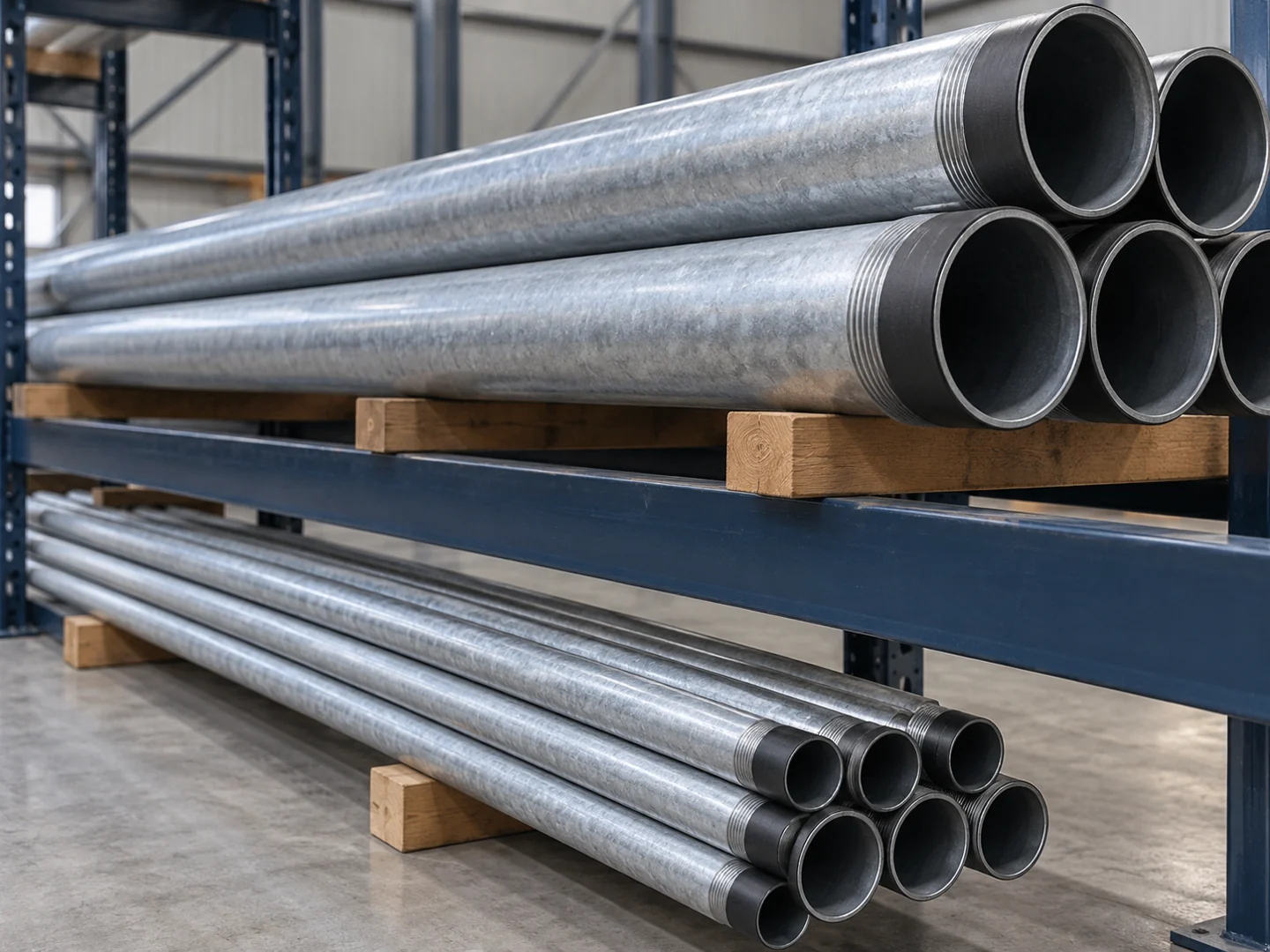

Blootgestelde draadtoppen moeten worden beschermd tegen slag tijdens laden en vervoer. Eindbeschermers, gesteunde bundels en het optillen zonder belasting op de gedraaide uiteinden verminderen schade die kan voorkomen dat een koppeling goed aanschroeft.
Handelsmaat, lengteaantal en pakketidentificatie koppelen de geleverde bundels aan de paklijst. Grote items van 5 en 6 inch behouden hun eigen tellingen; een algemene tonnage alleen is onvoldoende om een bestelling met meerdere maten te verifiëren.
Bij een handelsmaat van 1 inch heeft stalen RMC een nominale wanddikte van 0,126 inch. Dezelfde nominale maat in IMC of EMT heeft zowel een andere buitendiameter als een dunner wand.
| 1-inch-buissoort | Buitendiameter (inch / mm) | Nominale wanddikte (inch / mm) | Verbinding |
|---|---|---|---|
| RMC (staal) | 1.315 / 33.40 | 0.126 / 3.20 | Gedraaid; fittingen specifiek voor RMC |
| IMC | 1.290 / 32.77 | 0.093 / 2.35 | Gedraaid; fittingen specifiek voor IMC |
| EMT | 1.163 / 29.54 | 0.057 / 1.45 | Platte uiteinden; EMT-koppelingen en -connectoren |
Gebruik het buistype dat is vermeld op het elektrisch schema. Een gemeenschappelijke draadmaat kan RMC- en IMC-aansluitingen vereenvoudigen, maar het wijzigen van het buistype vereist nog steeds de goedkeuring van het projectteam.
Vergelijk EMT-buis met vlakke uiteindenGRC staat voor gegalvaniseerde starre buis. In een schema voor gegalvaniseerde stalen elektrische buis wordt hiermee de zinkgecoate stalen vorm van RMC aangeduid. De bredere term RMC kan ook andere toegestane metalen of beschermende afwerkingen omvatten; het materiaal en de coating moeten daarom op de bestelling blijven vermeld.
Waar corrosiebescherming vereist is, moeten ter plaatse gesneden draadgangen worden behandeld met een goedgekeurd, elektrisch geleidend en corrosiebestendig middel. Kies een product dat is goedgekeurd voor die elektrische verbinding en omgevingsomstandigheden; gewone decoratieve verf is geen vervanging. Bij het snijden en draadsnijden ontstaan bovendien scherpe randen en spaanders die vóór montage moeten worden verwijderd.
PVC-gecoate RMC vereist fittingen en installatiegereedschap dat geschikt is voor het specifieke coatingsysteem. De coatingdikte verandert het oppervlak dat door klemmen en buiggereedschap wordt vastgehouden, en beschadigde gebieden moeten worden hersteld volgens de specificatie van het systeem. Deze pagina betreft hot-dip gegalvaniseerde RMC; PVC-coating is een afzonderlijke productspecificatie.
Een aanvraag met meerdere maten kan rechte buis, extra koppelingen en ellebogen omvatten. Wij bevestigen de minimale hoeveelheid voor elke gevraagde maat in de offerte. Het combineren van maten in één zending doet de batchminimumhoeveelheid voor een afzonderlijke maat niet automatisch vervallen.
Nee. Een markering voor vochtige locaties alleen garandeert niet dat een verbinding geschikt is voor permanente onderdompeling. Voor een ondergedompelde route is een fitting- en behuizingssysteem vereist dat specifiek is goedgekeurd voor deze blootstelling; de gegalvaniseerde afwerking van de buis levert deze goedkeuring niet.
Gebruik buiggereedschap en -hulpmiddelen die zijn goedgekeurd voor de exacte RMC-maat en de vereiste boogstraal. Raadpleeg de capaciteitstabel van de fabrikant voordat u rechte lengtes bestelt voor veldbuigen; een machine die is goedgekeurd voor kleinere buis kan mogelijk 5 of 6 inch RMC niet verwerken. Specificeer fabrieksgevormde ellebogen waar het beschikbare gereedschap de vereiste boog niet kan maken.
Stuur de RMC-handelsmaten, het aantal lengtes, het aantal ellebogen en koppelingen, en het leveradres. Voeg eventuele vereiste goedkeurings- of certificeringsdocumenten van de fabrikant toe, zodat wij de gespecificeerde materialenpakketten kunnen prijzen.
