Qual è la funzione effettiva delle rotaie?

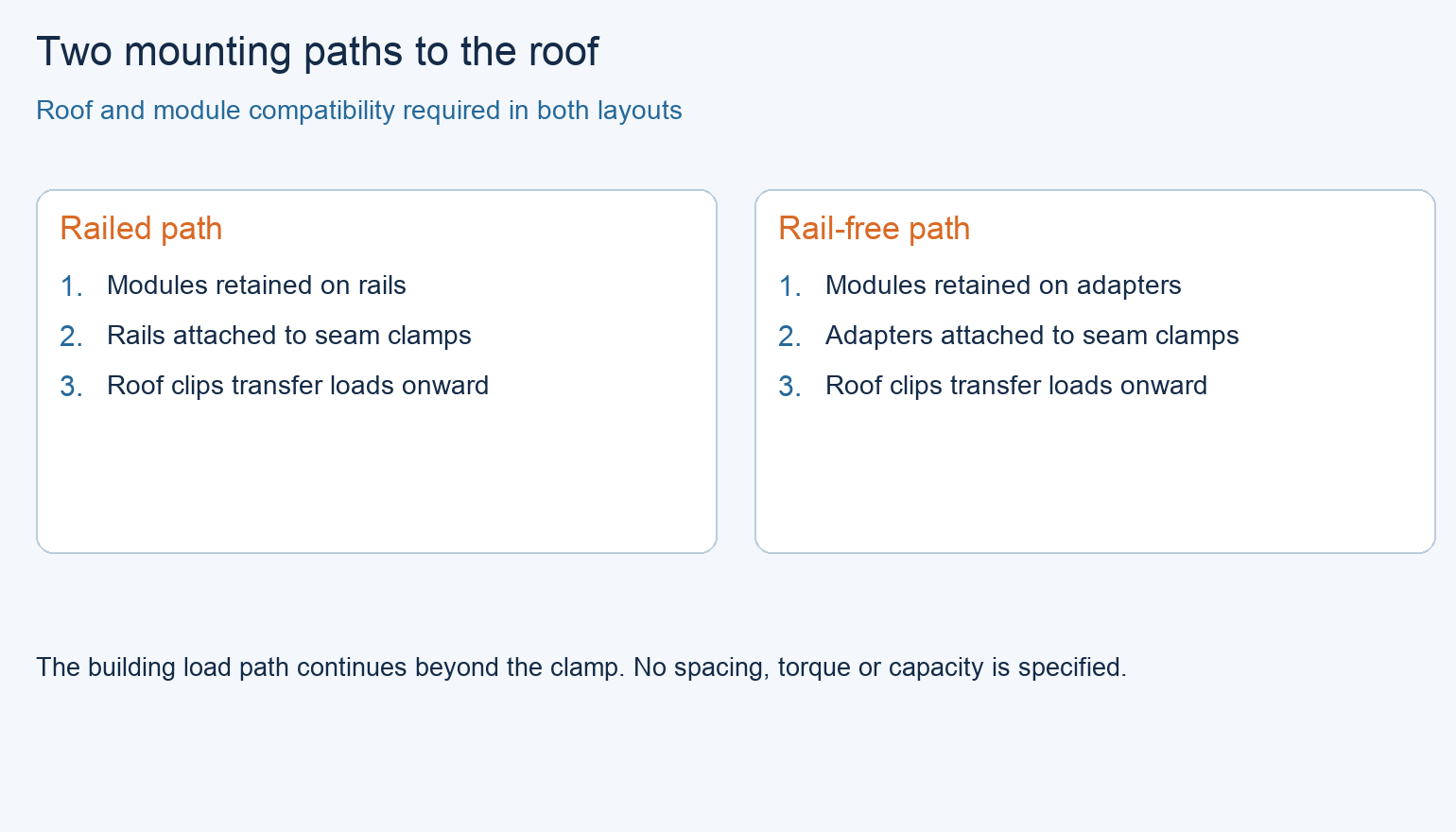

Due percorsi dal modulo al tetto
Nei sistemi qui confrontati, entrambi i metodi di fissaggio si ancorano alle aggraffature verticali mediante morsetti esterni. Un sistema con profili sostiene i moduli su profili collegati a tali morsetti; un sistema senza profili collega invece direttamente i componenti di ritenzione dei moduli ai morsetti, senza l’uso di profili di supporto continui. Possono comunque essere richiesti piccoli adattatori, dischi di supporto o altri componenti specificati.
Flessibilità della disposizione e lista materiali
Le rotaie possono separare le posizioni di supporto dei moduli da quelle delle costole del tetto, entro i limiti del progetto accettato, e offrono punti di fissaggio per cavi o apparecchiature elettriche compatibili. Una disposizione con fissaggio diretto deve invece allineare le posizioni ammesse di supporto dei moduli con la configurazione di fissaggio disponibile. Nessuno dei due sistemi consente di serrare i morsetti in posizioni arbitrarie sul telaio del modulo.
L’eliminazione delle rotaie ne rimuove gli elementi dalla lista materiali, ma non dimostra automaticamente un sistema completo più leggero o meno costoso. Confrontare tutti i morsetti, adattatori, componenti per il collegamento equipotenziale e per la gestione dei cavi richiesti, nonché le relative unità effettive di consegna.
Verificare che tetto e moduli supportino la disposizione scelta
Identità del tetto e trasferimento del carico
Identificare il profilo effettivo del pannello, il materiale, lo spessore, la geometria della giunzione e la disposizione dei fermi nascosti del tetto. Verificare le condizioni del tetto e l'idoneità dell'edificio a ospitare l'impianto. Il morsetto proposto deve adattarsi a tale giunzione e l'intero layout deve trasferire i carichi di sito attraverso pannelli, fermi e struttura di supporto. Non sostituire l'identificazione specifica del tetto installato con una descrizione generica di «giunto rialzato».
Il documento FEMA USVI Recovery Advisory 5 (aprile 2018) avverte che le rotaie possono sovraccaricare i fermi nascosti del tetto ed evidenzia l’importanza di preservare il movimento termico nei punti di fissaggio alle costole. La sua raccomandazione relativa all’uso di morsetti esterni non equivale a un’autorizzazione per ogni configurazione senza rotaie, ma piuttosto a un invito a esaminare l’intero percorso di trasferimento del carico sul tetto. Una proposta con rotaie deve dimostrare che il suo percorso di trasferimento del carico è idoneo al tetto effettivo.
Supporto dei moduli e ambito di certificazione
Per i moduli, verificare modello, geometria del telaio, zone di serraggio ammesse, orientamento, disposizione di supporto e limiti di carico. Confrontare tali posizioni con le costole rilevate e con gli adattatori o le rotaie proposte. Il montaggio senza rotaie è praticabile solo se la combinazione esatta risulta funzionante; anche il montaggio con rotaie richiede un modulo supportato e una configurazione di fissaggio compatibile.
Esaminare i certificati e i registri di installazione effettivi per ciascuna combinazione proposta. La rubrica «Question Corner» di UL (settembre–ottobre 2022) chiarisce che una certificazione UL 2703 può coprire funzioni specifiche — quali il carico meccanico, il collegamento equipotenziale o la classificazione antincendio — con moduli e condizioni specificati. Un morsetto certificato non costituisce automaticamente prova che ogni tetto, modulo, percorso di equipotenzializzazione e assemblaggio antincendio siano coperti.
Quali differenze contano dopo che entrambi i sistemi sono stati qualificati?
Flessibilità utile o gestione semplificata dei materiali
Una volta soddisfatti i requisiti relativi a tetto, moduli, struttura ed elettricità, confrontare come ciascuna soluzione risponde alle esigenze del progetto. Una disposizione con rotaie può risultare preferibile laddove il suo campo di regolazione ammesso o le posizioni degli accessori risolvano un effettivo problema di layout. Una disposizione senza rotaie può risultare preferibile laddove l’eliminazione di elementi lunghi faciliti consegna e stoccaggio temporaneo sul tetto.
Il lavoro residuo
Verificare quali operazioni la squadra di installazione dovrà effettivamente eseguire: movimentazione, assemblaggio e ispezione. I sistemi senza rotaie richiedono comunque allineamento, completamento del fissaggio e supporto dei cavi; i sistemi con rotaie aggiungono il posizionamento delle rotaie stesse e, se previsti, i giunti di giunzione, ma queste possono risultare utili per la disposizione delle apparecchiature. Confrontare i piani di lavoro effettivi, anziché ipotizzare un risparmio universale in minuti per modulo.
Scorrere per visualizzare l’intera tabella.
| Priorità del progetto | Opzione da valutare per prima | Condizione determinante |
|---|---|---|
| Posizioni regolabili di supporto dei moduli o di accessori | Disposizione con rotaie | Rotaie, supporti, movimenti e posizioni dei moduli accettati forniscono la flessibilità necessaria |
| Evitare consegna e stoccaggio temporaneo di elementi di montaggio lunghi | Disposizione senza rotaie | Il fissaggio diretto funziona per la combinazione esatta; tutti gli altri componenti richiesti sono inclusi |
| Fermi del tetto esistenti o movimento termico non definiti | Sospendere la disposizione interessata | Percorso completo di trasferimento del carico sul tetto e posizioni di fissaggio ammesse risolti |
| Apparecchiature elettriche, drenaggio o accesso per manutenzione vincolati | Entrambe le disposizioni complete | Supporti per apparecchiature compatibili, cavi e percorsi di manutenzione adeguati |
| Entrambe praticabili; nessuna preferenza fisica prevalente | Confrontare le offerte complete installate | Stessa funzione dell’impianto, stesso ambito di completamento e prezzi specifici per il progetto |
Una scelta completa per un singolo tetto industriale
Stesse funzioni approvate, diverse unità di consegna
Si assume lo stesso tetto industriale a giunto aggraffato verticale, lo stesso modello di modulo, la stessa area del campo fotovoltaico e gli stessi percorsi di accesso richiesti. Entrambe le configurazioni sono state approvate per i carichi del progetto, la disposizione dei morsetti per tetto, il fissaggio dei moduli, la dilatazione termica, il collegamento equipotenziale e i requisiti antincendio applicabili. Entrambi i piani di installazione sono realizzabili. L’offerta con profili utilizza unità di fornitura di profili da 4,00 m come specificato; l’offerta senza profili non prevede profili continui e i suoi elementi di fissaggio sfusi non superano la lunghezza di 0,50 m. I moduli fotovoltaici e il relativo piano di fornitura sono comuni a entrambe. Si tratta di dati ipotetici per la proposta, non di dimensioni standard di prodotto.
La preferenza e il suo inverso
Il committente desidera ridurre al minimo la movimentazione di elementi di montaggio lunghi e lo stoccaggio temporaneo su un tetto affollato. Per questa priorità scegliere la configurazione senza rotaie: elimina l’operazione di movimentazione di rotaie da 4,00 m mantenendo la configurazione di fissaggio diretto approvata. L’opzione con rotaie rimane comunque idonea e installabile. Si tratta di una preferenza legata alla movimentazione, non di una dimostrazione di un risparmio percentuale di manodopera o di un prezzo installato inferiore.
Riaprire la scelta se l’offerta con sistema a rotaia prevede un’accettata configurazione a unità più corte e giunti di raccordo che elimina lo svantaggio nella movimentazione, oppure se la sua flessibilità utile in termini di accessori/disposizione supera tale svantaggio. Una modifica del modello di tetto o di modulo è diversa: riapre la compatibilità tecnica interessata per entrambe le offerte, prima che una qualsiasi di esse possa essere considerata qualificata.
Prezzare e rilasciare l’intero ambito di montaggio
Fornitura e installazione equivalenti
Assicurarsi che entrambe le offerte includano gli ancoraggi al tetto, il sistema di ritenzione dei moduli, il collegamento equipotenziale specificato, la gestione dei cavi, i supporti per gli apparecchi e le distanze di manutenzione richieste. Indicare, ove applicabile, i giunti di raccordo delle rotaie e le disposizioni per il movimento. Specificare quali attività di ingegneria, indagine sul tetto, installazione e ispezione sono incluse e quali sono oggetto di preventivo separato.
Aggiungere i restanti lavori di sollevamento, allestimento temporaneo e protezione del tetto previsti da ciascun piano di installazione. Un elemento già incluso non va aggiunto nuovamente; un elemento non quotato non ha costo zero. Includere nell’ambito di fornitura qualsiasi verifica della garanzia del tetto richiesta dal proprietario. In assenza di prezzi completi confrontabili, mantenere distinta la preferenza tecnica dall’aggiudicazione commerciale.
Una disposizione rilasciata e manutenibile
Rilasciare i disegni corrispondenti e gli elenchi componenti per la combinazione accettata di tetto e modulo. Conservare le istruzioni di installazione e i requisiti ispettivi applicabili. Organizzare supporti per cavi e apparecchiature facilmente accessibili e una procedura funzionale per la rimozione dei moduli. Le rotaie o gli adattatori non devono ostruire gli scarichi né i percorsi di manutenzione concordati.
Domande frequenti
Il fissaggio senza rotaie significa che il tetto non viene mai perforato?
Il sistema di fissaggio mediante morsetti per costole può evitare fissaggi penetranti in tali punti. Tuttavia, le aperture per i cavi, gli apparecchi elettrici o altri interventi sul tetto potrebbero richiedere comunque dettagli specifici. Valutare l’intero progetto prima di definirlo privo di perforazioni e ottenere l’accettazione del sistema di copertura relativamente ai lavori effettivamente eseguiti.
I moduli senza rotaie devono sempre essere installati in orientamento orizzontale?
Non considerare questa una regola universale. L’orientamento consentito dipende esclusivamente dal modulo specifico, dalla distanza tra le costole, dall’hardware di supporto e dalla configurazione dei carichi. Utilizzare i registri di installazione applicabili e il layout approvato; un esempio in orientamento orizzontale non autorizza automaticamente l’installazione in verticale né esclude a priori ogni sistema in orientamento verticale.
Il marchio UL 2703 copre tutti i requisiti relativi al collegamento equipotenziale e alla protezione antincendio?
Verificare la singola certificazione e le funzioni, i componenti e le condizioni di installazione specificate. Il carico meccanico, il collegamento equipotenziale e la classificazione antincendio sono ambiti distinti. Non dedurre un percorso di messa a terra completo verso il tetto o una classificazione antincendio del tetto esclusivamente da una morsettiere contrassegnata.
Un modulo di sostituzione può utilizzare le vecchie morsettiere e la stessa disposizione?
Verificare il telaio del modello di sostituzione, le zone di serraggio consentite, i requisiti di supporto e di carico, nonché i documenti applicabili del sistema di fissaggio. Una potenza in uscita simile o dimensioni esterne analoghe non sono sufficienti. Rivalutare ogni combinazione modificata prima di ritenere che l’hardware esistente rimanga idoneo.
È possibile accorciare o spostare le rotaie o le morsettiere per evitare un ostacolo sul tetto?
Esclusivamente mediante una nuova disposizione approvata e le istruzioni del prodotto applicabili. Tagliare una rotaia, riposizionare un fissaggio o modificare un giunto può alterare le luci, il trasferimento dei carichi, i movimenti e il collegamento equipotenziale. Mantenere sgombri scarichi, lucernari e gli accessi obbligatori già in fase di progettazione, anziché effettuare modifiche improvvisate in cantiere.
Cosa richiede attenzione quando un modulo viene rimosso per manutenzione?
Utilizzare la procedura di rimozione del sistema, comprese le eventuali misure temporanee di collegamento elettrico e il mantenimento dei moduli adiacenti qualora condividano componenti hardware. Fornire un piano di isolamento dei cavi e di accesso adeguato al tipo di intervento. La possibilità di rimuovere un modulo non costituisce prova che, a seguito della rimozione, tutti i percorsi meccanici ed elettrici rimangano integri.
Base tecnica e ambito di applicazione della fonte
Pacific Northwest National Laboratory, Building America Solution Center, Sistema di ancoraggio per pannelli solari, verificato il 14 ottobre 2026: compatibilità, istruzioni per il prodotto e considerazioni relative all’accesso al tetto. Applicare i requisiti effettivi del progetto; gli esempi residenziali non costituiscono approvazione per tetti industriali.
FEMA, USVI Recovery Advisory 5, «Ancoraggio di pannelli solari su tetto: progettazione, installazione e manutenzione», aprile 2018, pagine 7–8: percorso completo di trasferimento dei carichi di ancoraggio, clip nascoste e movimento termico. L’edizione citata fornisce indicazioni storiche, non costituisce un’affermazione relativa alla verifica dei calcoli normativi attuali.
UL Solutions Question Corner, settembre–ottobre 2022, IAEI Magazine, pagine 14–15: funzioni dell’elenco UL 2703 e combinazioni specificate. Manuale solare S-5! PVKIT 2.0, versione 022519, sezioni 1.4 e 2.4: esempio di fissaggio diretto e di rimozione/collegamento elettrico fornito da un singolo produttore. Questi riferimenti ai prodotti illustrano i limiti di applicazione; non attestano l’attuale inclusione nell’elenco di prodotti certificati né la compatibilità dei componenti METDAX.
