रखरखाव के दौरान क्या हटाना है?
नियमित सफाई को घटक प्रतिस्थापन से अलग करें
कपलिंग कैटलॉग से नहीं, बल्कि सेवा प्रक्रिया से शुरू करें। एक फ़िल्टर बास्केट की सफाई, एक पूर्ण वाल्व का प्रतिस्थापन और एक पंप असेंबली का निकालना—इन सभी के लिए अलग-अलग खुलने की आवश्यकता होती है। लेआउट पर घटक की प्रारंभिक स्थिति, गति की दिशा और अंतिम हैंडलिंग स्थान को चिह्नित करें। उस मार्ग को भी शामिल करें जो उठाने के बिंदु या उस गलियारे तक जाता है, जहाँ से हटाया गया घटक ले जाया जाएगा।
सीधे खींचने के मार्ग को बनाए रखें
एक बास्केट या कार्ट्रिज को सीधे निकालने की दूरी की आवश्यकता हो सकती है, भले ही उसका कवर आसानी से पहुँच में हो। उदाहरण के लिए, बेल एंड गॉसेट के सक्शन डिफ्यूज़र मैनुअल A91310M, स्थापना दिशानिर्देश और चित्र 1 में मॉडल-विशिष्ट निकालने का आयाम A निर्दिष्ट किया गया है। ऊष्मा-रोधन (इंसुलेशन) को भी हटाने योग्य आंतरिक भागों तक पहुँच की अनुमति देनी चाहिए। उस मार्ग में एक दीवार को निकास के लिए निकटस्थ एक सुलभ कपलिंग पर्याप्त नहीं है।
कार्य स्थान बनाने के लिए एक हटाने योग्य स्पूल का उपयोग करें
पूरे वाल्व या पंप घटक के लिए, यह पहचानें कि कौन से जोड़ खुलने हैं और कौन से पड़ोसी पाइप स्थिर रहने हैं। एक हटाने योग्य स्पूल—एक छोटा, जानबूझकर अलग किया जा सकने वाला पाइप खंड—उपकरण के बगल में एक खुलना बना सकता है। इसकी उपयोगिता इस बात पर निर्भर करती है कि स्पूल को स्वयं, उसकी गैस्केट और हाउसिंग्स सहित, उपकरण के घटक को निकालने के प्रयास से पहले हटाया जा सके।
सेवा विच्छेद पर कठोर या लचीली कपलिंग्स?
विघटन और संचालन गति अलग-अलग विकल्प हैं
कठोर और लचीले शब्द संयुक्त जोड़ के व्यवहार का वर्णन करते हैं। ये शब्द यह नहीं बताते कि कोई संबंध रखरखाव के लिए अस्थायी रूप से अलग किया जा सकता है या नहीं। एक कठोर ग्रूव्ड कपलिंग, जिसके चयनित स्थापना निर्देशों में असंयोजन और पुनः संयोजन की विधि दी गई हो, सेवा संबंध के रूप में उपयोग की जा सकती है। लचीले संस्करण का चयन करना स्वतः ही घटक को निकालने को आसान नहीं बनाता है।
जिस लाइन को अपनी ज्यामिति बनाए रखनी हो, उसके लिए कठोर जोड़
उस लाइन के लिए कठोर व्यवस्था का उपयोग करें जिसे अपनी संरेखण स्थिति बनाए रखनी हो। विक्टॉलिक की ग्रूव्ड पाइपिंग सिस्टम—डिज़ाइन डेटा, 26.01 रिवीज़न D (©2024), पृष्ठ 1 के अनुसार, इसके कठोर जोड़ों का व्यवहार वेल्डेड या फ्लैंज्ड पाइपिंग के समान होता है। फिर भी, इसके लिए समर्थन और तापीय गति के लिए डिज़ाइन की आवश्यकता होती है; एक जोड़ पर कठोरता पूरी लाइन को एक एंकर नहीं बनाती है।
जहाँ गति डिज़ाइन का हिस्सा हो, वहाँ लचीले जोड़
एक लचीली कपलिंग चयनित मॉडल की पाइप, ग्रूव और स्थापना शर्तों के भीतर सीमित गति प्रदान करती है। इस क्षमता का उपयोग किसी परिभाषित गति आवश्यकता के लिए करें। उसी डिज़ाइन डेटा, पृष्ठ 2 के अनुसार, पूर्ण अक्षीय और कोणीय क्षमताओं का एक साथ उपयोग नहीं किया जा सकता है। इसकी संचालन गति की अनुमति को रखरखाव के लिए टेलीस्कोपिंग स्ट्रोक के रूप में नहीं गिना जाना चाहिए।
आवश्यक उपकरण फ्लैंज को बनाए रखें
जहाँ उपकरण इंटरफ़ेस के रूप में फ्लैंज्ड पंप नॉज़ल या फ्लैंज्ड वाल्व स्वीकार्य हो, वहाँ उसे बनाए रखें। एक उपयुक्त ग्रूव्ड-टू-फ्लैंज्ड स्पूल उसे ग्रूव्ड लाइन से जोड़ सकता है, जबकि डिज़ाइनर को एक सुविचारित सेवा विभाजन प्रदान करता है। पूर्ण स्पूल लंबाई, फ्लैंज बोल्ट तक पहुँच और गैस्केट पृथक्करण की जाँच करें; पाइप जोड़ को बदलना उपकरण की निकालने की प्रक्रिया को नहीं बदलता है।
पूर्ण तालिका देखने के लिए स्वाइप करें।
| रखरखाव की आवश्यकता | उपयोगी व्यवस्था | इसे क्या निष्फल कर सकता है |
|---|---|---|
| स्थिर पाइप सिरों के बीच एक छोटे स्पूल को निकालें | स्पूल के चारों ओर दो पहुँच योग्य सेवा जोड़; जहाँ कोई जोड़ गति की आवश्यकता नहीं हो, वहाँ कठोर जोड़ | स्पूल, हाउसिंग या गैस्केट के लिए स्थान से बाहर जाने का कोई मार्ग नहीं है। |
| उपकरण के निकट निर्दिष्ट गति को समायोजित करना | उस गति के लिए स्वीकृत लचीले-जोड़ व्यवस्था, जिसके स्वयं के समर्थन और प्रतिबंध विवरण हों। | यह मानते हुए कि लचीलापन गति की गणना या नॉज़ल-लोड मूल्यांकन को प्रतिस्थापित करता है। |
| एक मौजूदा फ्लैंज्ड नॉज़ल को डिस्कनेक्ट करना | मिलान वाले फ्लैंज को बनाए रखें; जहां उपयोगी हो, एक संलग्न हटाने योग्य स्पूल में एक सुलभ ग्रूव्ड ब्रेक लगाएं। | बोल्ट्स को निकाला नहीं जा सकता, फलकों को अलग नहीं किया जा सकता या स्पूल फँसा रहता है। |
| सेवा कवर के माध्यम से एक बास्केट को साफ़ करें। | कवर और निर्माता के आंतरिक निकास एन्वलप को स्पष्ट रखें। | कपलिंग्स सुलभ हैं, लेकिन बास्केट अभी भी किसी दीवार, केबल ट्रे या स्थायी समर्थन के साथ मिल जाती है। |
तीन अलग-अलग रखरखाव निकास स्थानों की जाँच करें
प्रत्येक फास्टनर तक उपकरण की पहुँच।
सबसे पहले हार्डवेयर तक पहुँच की जाँच करें। प्रत्येक बोल्ट पैड तक पहुँच के लिए चुने गए सॉकेट या रेंच को कार्य करने योग्य दृष्टिकोण बनाए रखें, जिसमें विपरीत ओर किसी भी आवश्यक पकड़ को भी शामिल किया गया हो। एक अनइंसुलेटेड खुले जॉइंट की समीक्षा करने के बजाय, स्थापित इन्सुलेशन जैकेट, एक्चुएटर और संलग्न पाइप को दिखाएं।
कपलिंग को निकालने और पुनः स्थापित करने के लिए पर्याप्त स्थान।
अगला चरण कपलिंग के स्वयं के विघटन क्रम की जाँच करना है। हाउसिंग के दो भागों और गैस्केट को जॉइंट से बाहर निकलने का मार्ग चाहिए। कुछ गैस्केट डिज़ाइनों को पुनः असेंबली के दौरान संलग्न पाइप पर स्थान की आवश्यकता होती है; अन्य उत्पाद निर्देश भिन्न विधियों का उपयोग करते हैं। शून्य अक्षीय स्पेस का वादा न करें या यह न मानें कि पाइप पूरी तरह से स्थिर रह सकती है, जब तक कि चुने गए असेंबली की प्रक्रिया की जाँच नहीं कर ली जाती है।
निकाले जा रहे भाग के लिए एक अविच्छिन्न निकास मार्ग।
अंत में हटाए जाने वाले भाग के पूर्ण पथ की जाँच करें। केवल पहले जोड़ पर क्लीयरेंस तक सीमित न रहें, बल्कि पास की वस्तुओं से गुजरने वाली लंबाई या व्यास को भी ध्यान में रखें। विक्टॉलिक के सीरीज़ 731-D सक्शन-डिफ्यूज़र प्रकाशन 09.20 रिवीजन J (अगस्त 2025 में अपडेट किया गया), पृष्ठ 4 पर, सपोर्ट-लेग आवश्यकताओं के साथ एक अलग असेंबली-क्लीयरेंस आयाम C दिया गया है। ये आयाम उस विशिष्ट उत्पाद से संबंधित हैं; मुख्य उद्देश्य यह सुनिश्चित करना है कि चयनित उपकरण का सर्विस एनवेलप कपलिंग एनवेलप से स्वतंत्र रूप से बना रहे।
जोड़ खुलने के बाद पाइप का समर्थन क्या करेगा?
रखे गए लाइन और निकाले गए भाग का समर्थन करें।
रखरखाव की स्थिति के साथ-साथ संचालन की स्थिति की भी समीक्षा करें। एक बार जॉइंट खुलने के बाद, पाइप का एक खंड उस लोड पाथ को खो सकता है जो पूरी लाइन में मौजूद था। रखे गए पाइपिंग और उपकरणों को अपना स्वयं का समर्थन चाहिए, जबकि निकाले गए भाग को हैंडलिंग या अस्थायी समर्थन की व्यवस्था की आवश्यकता होती है। इन्हें ऐसे स्थान पर रखें कि वे निकास मार्ग को अवरुद्ध न करें।
विक्टॉलिक का दस्तावेज़ 26.01 रिवीजन D, पृष्ठ 4–5, समर्थन, एंकरेज और मार्गदर्शन को शामिल करता है। यह समर्थन को संलग्न पाइप और उपकरणों की ओर निर्देशित करता है, न कि समर्थनों को सीधे कपलिंग्स से जोड़ना। सामान्य सीधी रन हैंगर टेबल्स किसी केंद्रित वाल्व या उपकरण लोड के लिए समर्थन व्यवस्था को परिभाषित नहीं करती हैं।
पंप नॉज़ल पर रखरखाव के भार को न लगाएं।
पंप नॉज़ल डिस्कनेक्टेड लाइन को लटकाने के लिए एक सुविधाजनक स्थान नहीं है। बेल एंड गॉसेट डिफ्यूज़र मैनुअल में पंप पर तनाव को रोकने के लिए समर्थन की आवश्यकता होती है और यह कहा गया है कि डिफ्यूज़र का उपयोग पाइपिंग समर्थन के रूप में नहीं किया जाना चाहिए। एक लचीले माउंट वाली स्थापना में, पंप, जुड़े हुए उपकरणों और प्रस्तावित समर्थनों को गति समीक्षा में शामिल करें। एक लचीली कपलिंग अकेले परिणामी गति या भारों को परिभाषित नहीं करती है।
सेवा ब्रेक को खोलने के लिए सुरक्षित बनाएं।
रखरखाव प्रक्रिया में प्रभावित खंड को अलग करना, उपकरण को आवश्यकतानुसार लॉक आउट करना, इसे ठंडा करना, इसे ड्रेन करना और कपलिंग को ढीला करने से पहले दबाव को राहत देना सुनिश्चित करना आवश्यक है। यह विशेष रूप से महत्वपूर्ण है जहाँ कोई वाल्व या ब्रांच योजनाबद्ध विच्छेदन के एक ओर फँसे हुए दबाव को बनाए रख सकता है।

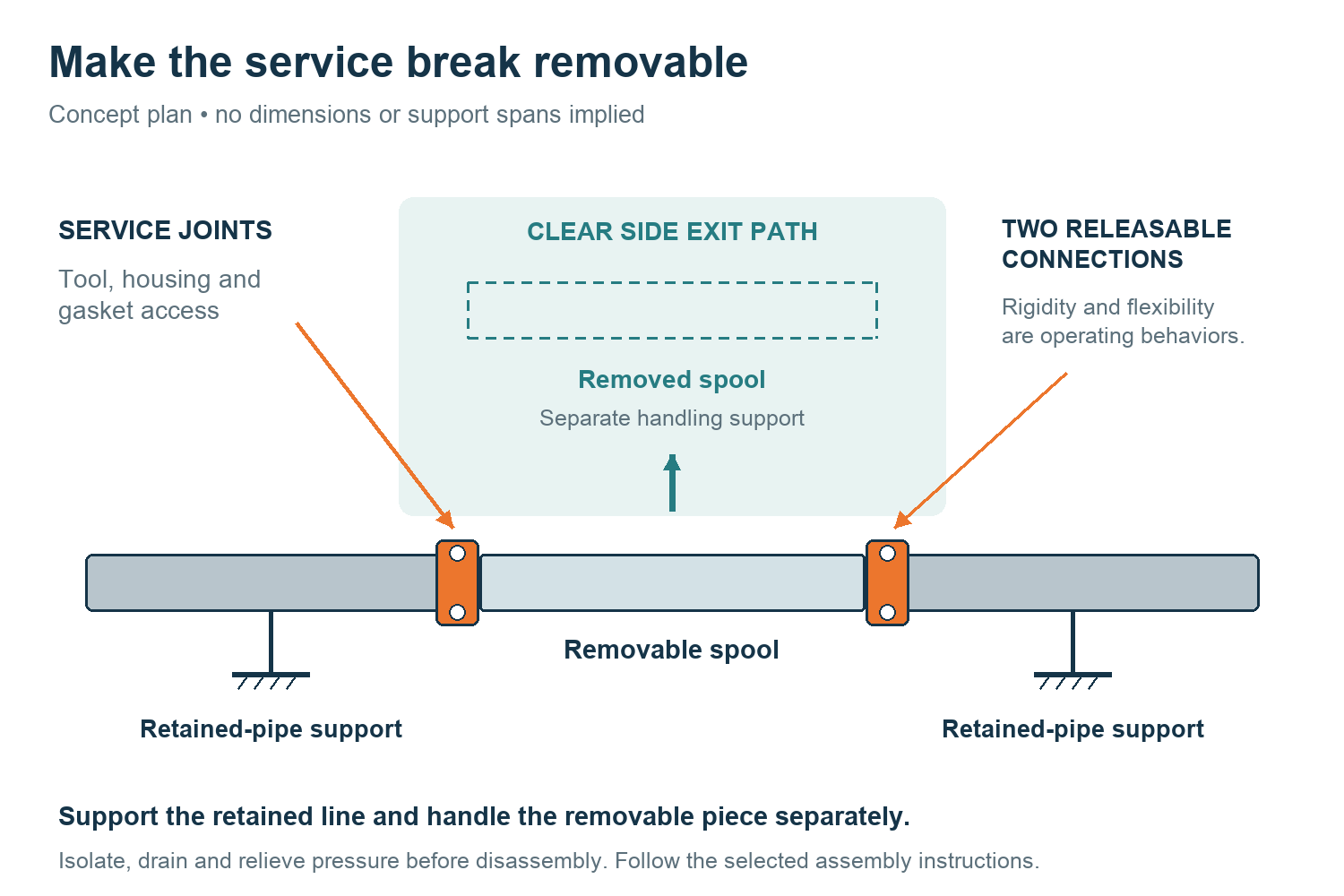

व्यावहारिक विकल्प: दो रखरखाव योग्य स्पूल विन्यास
समान रखरखाव कार्य और दो योग्य व्यवस्थाएँ
स्थिर उपकरण पर एक काल्पनिक यांत्रिक कक्ष जल शाखा पर विचार करें। एक छोटा ग्रूव्ड स्पूल आसन्न उपकरण कनेक्शन तक पहुँच के लिए हटाने योग्य होना चाहिए। डिज़ाइनर ने समान पाइप ओडी और ग्रूव, द्रव, दाब, तापमान, गैस्केट उपयुक्तता, नॉज़ल भार और तापीय व्यवहार के लिए दो व्यवस्थाओं को स्वीकार कर लिया है। दोनों में रखे गए पाइप के लिए पर्याप्त स्थायी सहारे हैं और एक दस्तावेज़ीकृत अस्थायी हैंडलिंग विधि है।
दोनों लेआउट उपकरण, हाउसिंग और गैस्केट तक पहुँच प्रदान करते हैं, और दोनों स्पूल हेडर को हिलाए बिना एक ही स्पष्ट पार्श्व गलियारे से बाहर निकल सकते हैं। अलग-अलग उपकरण निकास के लिए, चिह्नित खींचने की दिशा के अनुदिश 450 मिमी (17.7 इंच) की आवश्यकता मानी गई है और सेवा फेस से पहली बाधा तक 600 मिमी (23.6 इंच) उपलब्ध है। अतिरिक्त स्थान 600 − 450 = 150 मिमी (5.9 इंच) है। ये उदाहरण आयाम उठाने और हैंडलिंग के लिए आवश्यक स्थान से अलग हैं, जिसकी जाँच भी कर ली गई मानी जाती है।
व्यवस्था A स्पूल के चारों ओर दो दृढ़ सेवा कपलिंग्स का उपयोग करती है। व्यवस्था B समान स्थितियों पर दो लचीली सेवा कपलिंग्स का उपयोग करती है; इसकी सेटिंग, मार्गदर्शन और प्रतिबंध भी स्वीकार कर लिए गए हैं। दोनों आवश्यक तिथि तक और बजट के भीतर उपलब्ध हैं। मालिक को दोहराने योग्य संरेखण चाहिए, और वर्तमान गति डिज़ाइन में किसी भी सेवा जॉइंट पर कोई गति की आवश्यकता नहीं है।
पूर्ण तालिका देखने के लिए स्वाइप करें।
| निर्णय कारक | A: दृढ़ सेवा जॉइंट्स | B: लचीली सेवा जॉइंट्स |
|---|---|---|
| इस कार्य के लिए खोले गए स्पूल कनेक्शन | 2 ग्रूव्ड जॉइंट्स। | 2 ग्रूव्ड जॉइंट्स। |
| निकास मार्ग और उपकरण निकास | समान स्वीकृत पार्श्व मार्ग; 450 मिमी की आवश्यकता के मुकाबले 600 मिमी उपलब्ध है। | समान स्वीकृत मार्ग और निकास स्थान। |
| असेंबल की गई सेवा जॉइंट्स का व्यवहार | जॉइंट की गति को प्रतिबंधित करता है और लाइन संरेखण को बनाए रखता है। | स्वीकृत सीमित गति की अनुमति देता है; सेटिंग्स और प्रतिबंध डिज़ाइन का हिस्सा बने रहते हैं। |
| मालिक की वर्तमान प्राथमिकता | प्राथमिकता: अप्रयुक्त जॉइंट गति को जोड़े बिना निश्चित-लाइन उद्देश्य के अनुरूप है। | योग्य वैकल्पिक व्यवस्था, जिसमें कोई निकास लाभ माना नहीं गया है। |
इस निश्चित लाइन के लिए दृढ़ व्यवस्था का चयन करें
विकल्प A का चयन करें। कठोर व्यवस्था आवश्यक असंयोजन पहुँच प्रदान करती है और निर्धारित स्थिर ज्यामिति के अनुरूप होती है। विकल्प B को अनुपयुक्त मानकर अस्वीकार नहीं किया जाता है; इसकी गतिशीलता इस रखरखाव कार्य के लिए कोई लाभ नहीं देती है।
जब लचीली व्यवस्था बेहतर विकल्प बन जाती है
यदि उपकरण को इन स्थानों पर सापेक्ष गति की आवश्यकता वाली रेज़िलिएंट-माउंटेड व्यवस्था में बदल दिया जाता है, तो गणना की गई गति और उसकी स्वीकृत कपलिंग सीमाओं, पाइप-एंड सेटिंग्स, सपोर्ट्स और रिस्ट्रेंट्स के आधार पर B पर पुनर्विचार करें। बिना किसी वैकल्पिक गति प्रावधान के A को अब उत्तर के रूप में लागू नहीं किया जा सकता। यदि कोई अवरोध उपकरण निकासी के लिए खुली जगह को 450 मिमी से कम कर देता है, तो दोनों चित्रित लेआउट उस रखरखाव आवश्यकता को पूरा करने में विफल रहते हैं; कठोर कपलिंग्स को लचीली कपलिंग्स से बदलने से वह स्थान वापस नहीं मिलता।
रखरखाव व्यवस्था को पाइपिंग शेड्यूल पर दर्ज करें
सेवा विच्छेद बिंदु और उसके द्वारा मुक्त किए गए भाग की स्थिति निर्धारित करें
लेआउट पर प्रत्येक सेवा विच्छेद बिंदु की पहचान करें और उसका उद्देश्य बताएँ: बास्केट सफाई, स्पूल निकालना, वाल्व प्रतिस्थापन या उपकरण निकास। खोले जाने वाले जोड़ों, निकाले जाने वाले घटक, उसकी हैंडलिंग विधि और जो समर्थन जगह पर बने रहते हैं, का रिकॉर्ड रखें। आवश्यक खींचने की दिशा और आरेख पर दिखाई देने वाली पहली बाधा को भी ध्यान में रखें।
जोड़ और उपकरण के सभी विवरणों को बनाए रखें
के लिए ग्रूव्ड कपलिंग असेंबली, वास्तविक पाइप OD, पाइप सामग्री और दीवार मोटाई, ग्रूव प्रोफाइल, मॉडल, कठोर या लचीले कार्य, दाब-तापमान आधार, गैस्केट और संगत हार्डवेयर को बनाए रखें। चयनित असंयोजन और पुनः संयोजन निर्देशों को संलग्न करें। स्पेयर गैस्केट की पहचान असेंबली और सेवा के आधार पर की जाती है, केवल सामान्य पाइप आकार के आधार पर नहीं।
जहाँ विच्छेद एक पाइपलाइन पंप, अंतिम नॉजल इंटरफ़ेस और उपकरण सेवा ड्रॉइंग को उसके साथ बनाए रखें। कपलिंग हाउसिंग के आकार, फ्लैंज लंबाई, इन्सुलेशन या एक्चुएटर अभिविन्यास में बाद में होने वाला परिवर्तन, भले ही सामान्य पाइप आकार समान रहे, पहुँच को पुनः सक्रिय कर सकता है।
अक्सर पूछे जाने वाले प्रश्न
क्या एक लचीली ग्रूव्ड कपलिंग डिसमैंटलिंग जॉइंट की जगह ले सकती है?
केवल नाम से नहीं। किसी लचीली कपलिंग की अनुमति प्राप्त सेवा-के-दौरान गति, उपकरण निकास के लिए एक गारंटीशुदा टेलीस्कोपिंग दूरी नहीं है। यदि किसी डिसमैंटलिंग जॉइंट को अक्षीय निकास स्थान बनाने के लिए निर्दिष्ट किया गया है, तो उसके पूर्ण कार्य की तुलना प्रस्तावित ग्रूव्ड व्यवस्था से करें, जिसमें उसका असंयोजन मार्ग और प्रतिबंध शामिल हों। एक निकाले जा सकने वाला स्पूल पहुँच प्रदान कर सकता है, लेकिन यह एक भिन्न लेआउट समाधान है।
क्या एक निकाले जा सकने वाले स्पूल के दोनों सिरों पर कपलिंग होनी चाहिए?
इसके सिरों पर ऐसे वियोज्य संयोजनों की आवश्यकता होती है जो अलग हो सकें। दो सुलभ ग्रूव्ड जोड़ एक व्यवस्था है; एक सिरे पर फ्लैंज और दूसरे सिरे पर ग्रूव्ड जॉइंट उपकरण के अनुकूल हो सकता है। केवल एक सिरे पर कपलिंग होने से स्पूल को नहीं निकाला जा सकता है यदि दूसरा सिरा वेल्डेड या अन्यथा स्थिर है। रखरखाव योजना में किसी भी संलग्न फ्लैंज को शामिल करें जिसे खोलने की आवश्यकता हो।
क्या कपलिंग बोल्ट्स को दीवार की ओर मुँह कराया जा सकता है यदि जॉइंट को उपकरण स्थापित करने से पहले लगाया गया था?
केवल तभी जब पूर्ण स्थापना अभी भी आवश्यक रखरखाव पहुँच प्रदान करती हो। निर्माण पहुँच, उपकरण, इन्सुलेशन या केबल ट्रे स्थापित होने के बाद गायब हो सकती है। चयनित उपकरण और पूर्ण फास्टनर निकास मार्ग की जाँच अंतिम कमरे में करें; बोल्ट पैड को घुमाना केवल तभी उपयोगी है जब मॉडल और आसपास की व्यवस्था इसे अनुमति देती हो।
क्या रखरखाव के बाद मौजूदा गैस्केट का पुनः उपयोग किया जा सकता है?
चयनित कपलिंग के पुनर्विधान निर्देशों का उपयोग करें और निर्देशानुसार गैस्केट, हाउसिंग और हार्डवेयर का निरीक्षण करें। क्षतिग्रस्त या अनुपयुक्त भागों को अस्वीकार कर दें तथा सेवा के लिए निर्दिष्ट गैस्केट और स्नेहक का उपयोग करें। किसी निर्माता द्वारा दी गई शर्तानुसार पुनः उपयोग की प्रक्रिया को यह आश्वासन नहीं माना जाना चाहिए कि प्रत्येक खोले जाने के बाद प्रत्येक गैस्केट का पुनः उपयोग किया जा सकता है।
इन्सुलेशन को हटाने से अवरुद्ध सेवा पथ का समाधान हो जाता है?
एक हटाने योग्य जैकेट इन्सुलेशन द्वारा ढके गए उपकरण या हाउसिंग तक पहुँच को पुनः प्राप्त कर सकता है। यह घटक के निकास पथ में स्थित स्थायी पाइप, दीवार या समर्थन को हटाने का काम नहीं करता है। कौन-से इन्सुलेशन टुकड़े हटाने योग्य हैं, यह दर्शाएँ और लेआउट स्वीकार करने से पहले शेष उपकरण एन्वलप की समीक्षा करें।
ग्रूव्ड सेवा जॉइंट्स के लिए रखरखाव के लिए स्पेयर्स को कैसे निर्दिष्ट किया जाना चाहिए?
कपलिंग निर्माता, मॉडल और आकार; वास्तविक पाइप OD और ग्रूव; गैस्केट ग्रेड और सेवा; तथा निर्दिष्ट हार्डवेयर का रिकॉर्ड रखें। रखरखाव रिकॉर्ड के साथ लागू निर्देश संशोधन भी संग्रहित करें। किसी अन्य असेंबली से प्राप्त समान दिखने वाली हाउसिंग, सील या बोल्ट्स को बिना स्पष्ट संगतता पुष्टि के अदला-बदली योग्य नहीं माना जाना चाहिए।
तकनीकी आधार और स्रोत सीमा
विक्टॉलिक, ग्रूव्ड पाइपिंग सिस्टम—डिज़ाइन डेटा, प्रकाशन 26.01, संशोधन D, ©2024: पृ. 1 रिजिड-जॉइंट व्यवहार; पृ. 2 गति अंतःक्रिया; पृ. 4–5 समर्थन, एंकरेज और मार्गदर्शन। उत्पाद-विशिष्ट डिज़ाइन संदर्भ; यहाँ कोई सार्वभौमिक समर्थन अंतराल निर्दिष्ट नहीं किया गया है।
विक्टॉलिक, सक्शन डिफ्यूज़र श्रृंखला 731-D, प्रकाशन 09.20, संशोधन J, अगस्त 2025 में अद्यतन: पृ. 4 ANSI क्लास 150 असेंबली-क्लीयरेंस और सपोर्ट-लेग टेबल। इसका उपयोग उपकरण सेवा क्लीयरेंस को कपलिंग तक पहुँच से अलग करने के लिए किया जाता है, किसी अन्य उत्पाद की रेटिंग के लिए नहीं।
बेल एंड गॉसेट, सक्शन डिफ्यूज़र निर्देश पुस्तिका A91310M: मुद्रित पृ. 7–9, स्थापना दिशानिर्देश, चित्र 1 और आयाम A; मुद्रित पृ. 11–13, सेवा कार्य। वर्णित पहुँच और समर्थन निर्देश उसी पुस्तिका द्वारा कवर किए गए उपकरण पर लागू होते हैं।
विक्टॉलिक, फील्ड इंस्टॉलेशन हैंडबुक I-100, संशोधन H, मार्च 2023: मुद्रित पृ. 38 और 40, अंतराल और समर्थन; पृ. 116–117, स्टाइल 009N, 107V, 107N और 807N का पुनर्विधान। उद्धृत प्रक्रियाएँ उन्हीं असेंबलीज़ पर लागू होती हैं; प्रतिस्थापन और पुनर्विधान आवश्यकताएँ स्थापित मॉडल के अनुरूप होनी चाहिए।
