آلات کے فٹ اور اسکڈ سپورٹس سے شروع کریں
ریلز اور کراس ممبرز سپورٹ لے آؤٹ کے مطابق ہوتے ہیں
آلات کے بیس پر اور بیس کے فاؤنڈیشن، آئسو لیٹرز یا سپورٹ پوائنٹس پر جہاں وہ بوجھ لے رہا ہو، وہاں کا نقشہ بنائیں۔ مرکزی ریلز ان سپورٹس کے درمیان لوڈ لے جاتی ہیں؛ کراس ممبرز اسے تقسیم کرتے ہیں اور ریلز کو آپس میں جوڑتے ہیں۔ اگرچہ ریل خود کافی مضبوط ہو، تاہم ماؤنٹنگ پیڈ کو مقامی پلیٹ یا سٹفینر کی ضرورت پڑ سکتی ہے۔ چار فٹ پر بوجھ کو چار سے تقسیم کرنا، چار فٹ پر اصل ری ایکشنز کا متبادل نہیں ہے۔
آلات کے سازوسامان ساز کی آپریٹنگ، اسٹارٹ اپ، شٹ ڈاؤن اور مرمت کے بوجھ، اور ماؤنٹس پر اس کی اجازت شدہ حرکت کو استعمال کریں۔ پائپنگ اور دیگر منسلکات سے آنے والے بوجھ، اور جہاں مناسب ہو وہاں الگ سے اٹھانے اور نقل و حمل کے انتظامات کو بھی شناخت کریں۔ آخری سیکشن کا تعین ان ڈیزائن کیسز، سپینز اور کنکشنز کی بنیاد پر ہوتا ہے—کسی ایسے اصول جیسے "اس مشین کے وزن کے نیچے چینل استعمال کریں" کی بنیاد پر نہیں۔
سٹیٹک طاقت وائبریشن کی کارکردگی کو طے نہیں کرتی
گھومتی یا واپس آنے والی مشینری کے لیے، اسمبل شدہ مشین، بنیاد اور سہارے کا ماخوذ (ڈائنامک) جائزہ لیں۔ ایک سٹیٹک مضبوطی کی جانچ وائبریشن کے عمل کو ثابت نہیں کرتی۔ ریزوننس ابھیث (ایکسسٹیشن) اور نظام کی قدرتی فریکوئنسیوں پر منحصر ہوتی ہے؛ ریل، کراس ممبرز یا سہارے کی حالت تبدیل کرنے سے ردِ عمل تبدیل ہو سکتا ہے۔ آپریٹنگ رفتار سے عمومی کلیئرنس کے بجائے، مشینری کے قبول کردہ معیارات کا استعمال کریں۔
چینلز، وائیڈ فلینج بیمز اور HSS کہاں بہترین طور پر فٹ ہوتے ہیں
قابلِ رسائی کنکشنز کے لیے چینلز
کھلا چینل ایک جانب کو فاسٹننگ اور معائنہ کے لیے قابلِ رسائی رکھتا ہے۔ اس سے قابلِ ازالہ کراس ممبرز یا بریکٹس عملی بن سکتے ہیں۔ اس کا غیر متوازن سیکشن بوجھ کی پوزیشن کو بھی اہم بناتا ہے: شیئر سنٹر سے دور کی طرف لگنے والا زور چینل کو موڑ سکتا ہے۔ انسٹال کردہ او ری اینٹیشن اور روک تھام کو ظاہر کریں؛ چینل کو چھوٹی سائز کی قابلِ تبادلہ آئی-بیم کے طور پر نہ سمجھیں۔
سمّتی بینڈنگ کے لیے وائیڈ فلینج ریلز
وائیڈ فلینج بیم واضح اہم اور غیر اہم محور بینڈنگ خصوصیات اور قابلِ رسائی ویب اور فلینج سطحیں پیش کرتی ہے۔ جب اس کی گہرائی اور او ری اینٹیشن مطلوبہ بینڈنگ سختی کے مطابق ہو تو یہ ایک مرکزی ریل کے لیے مفید امیدوار ہے۔ مقامی آلات کے بوجھ کو اب بھی فلینج اور ویب کے ذریعے گزرنا ہوگا، اور ڈیزائنر کو لیٹرل روک تھام اور موڑنے کو بھی غور میں رکھنا ہوگا۔
بند فریم کے لیے مستطیل HSS
مستطیل شکل کے خالی سٹرکچرل سیکشنز (ایچ ایس ایس) ایک بند محیط فراہم کرتے ہیں جو ٹارشنل سٹیفنیس کے لیے مفید ہو سکتا ہے۔ ان کے چپٹے رخ کمپیکٹ فیبریکیٹڈ فریمز کے لیے موزوں ہو سکتے ہیں، لیکن وہ رخ مقامی ماونٹنگ اور کنیکشن لوڈز بھی وصول کرتے ہیں۔ ایک بند پروفائل ایک پتلی دیوار کو ایک مناسب بولٹ سیٹ نہیں بناتا۔ صرف شکل کے ناموں کی درجہ بندی کے بجائے اصل سائز، دیوار کی موٹائی، روک تھام اور منسلکات کا موازنہ کریں۔
مناسب ثانوی بریکٹس یا برسنگ کے لیے اینگلز کا استعمال کریں، اور جب جیومیٹری یا ماؤنٹنگ کی ضروریات کسٹم تیاری کو جائز ٹھہراتی ہوں تو بِلٹ اپ پلیٹ ممبرز کا استعمال کریں۔ یہ بیس کے ڈیزائن شدہ اجزاء ہیں، مرکزی ریلز کے خودبخودی متبادل نہیں ہیں۔ جب ہر ممبر کا اپنا واضح کام ہو تو سیکشن فیملیز کو ملانا معقول ہے۔
مکمل جدول دیکھنے کے لیے سوائپ کریں۔
| اہم ضرورت | پہلے جانچنے کے لیے سیکشن | انتخاب کو تبدیل کر سکنے والی تفصیل |
|---|---|---|
| قابلِ ازالہ بولٹ وغیرہ تک رسائی کی بار بار ضرورت | چینل یا کوئی اور کھلا سیکشن | رینچ کی جگہ، لوڈ کا غیر مرکزی پن اور روک تھام |
| دستیاب گہرائی کے ساتھ مین ریل کی بینڈنگ سختی | وائیڈ فلینج بیم | نصب شدہ محور، مقامی لوڈ کا داخلہ اور جانبی روک تھام |
| موڑنے کی ضرورت یا ایک متراکب بند ریل | مستطیل خالی سٹرکچرل سیکشنز | دیوار کا رویہ اور ہر منسلک نقطہ پر رسائی |
| غیر معمولی نصب کرنے کی ہندسیات یا اندرونی جیبیں | تیار کردہ پلیٹ سیکشن | ویلڈنگ تک رسائی، ڈسٹورشن کنٹرول اور معائنہ کا دائرہ کار |
سیکشن آرڈر کرنے سے پہلے ماؤنٹنگ تفصیل کا انتخاب کریں
آلات کی نصب کے بعد سروس تک رسائی
آلات کے پاؤں، پیڈ، بولٹ اور ریل کو ایک ہی تفصیل میں رکھیں۔ یہ چیک کریں کہ آلات، حفاظتی ڈھانچے اور پائپنگ کی نصب کے بعد کوئی اوزار بولٹ تک پہنچ سکتا ہے یا نہیں۔ ایک خالی بینچ پر اسمبل کی جا سکنے والی کنکشن، مرمت کے دوران غیر قابلِ رسائی ہو سکتی ہے۔
ایچ ایس ایس بولٹ وغیرہ کو ایک منصوبہ بند لوڈ پاتھ کی ضرورت ہوتی ہے
HSS کے لیے، عملی اختیارات میں ڈیزائن شدہ بیرونی کنکشن پلیٹس، مناسب ایک طرفہ فاسٹنرز یا دیگر انجینئرڈ تفصیلات شامل ہو سکتی ہیں۔ رسائی کے لیے سوراخ کاٹنا رکن کو تبدیل کر دیتا ہے؛ دونوں دیواروں کے ذریعہ بولٹ گزارنا تفصیل کے غیر مناسب ہونے کی صورت میں انہیں بگاڑ سکتا ہے۔ ان میں سے کوئی بھی تعمیر کے بعد غیر منصوبہ بند طور پر تخلیق کی جانے والی عمومی مرمت نہیں ہے۔ سٹیل ٹیوب انسٹی ٹیوٹ کی بولٹنگ کی رہنمائی دونوں رسائی اور مقامی دیوار کے رویے پر بحث کرتی ہے۔
منسلک کرنے کے پیڈ مکمل انٹرفیس ہوتے ہیں
محور کی درستگی پر منحصر مشینری کے لیے، مکمل منسلک سطحوں کی تعریف کریں اور ان کے باہمی تعلق کو طے کریں۔ فیصلہ کریں کہ ویلڈنگ، کسی بھی ضروری مشیننگ، کوٹنگ اور معائنہ کو تیاری کے ترتیب میں کہاں شامل کیا جائے۔ رولڈ سیکشن کے اسمی ابعاد تنہا ایک مکمل مشین منسلک سطح کی ہمواری یا ہم سطحیت کو تعریف نہیں کرتے۔

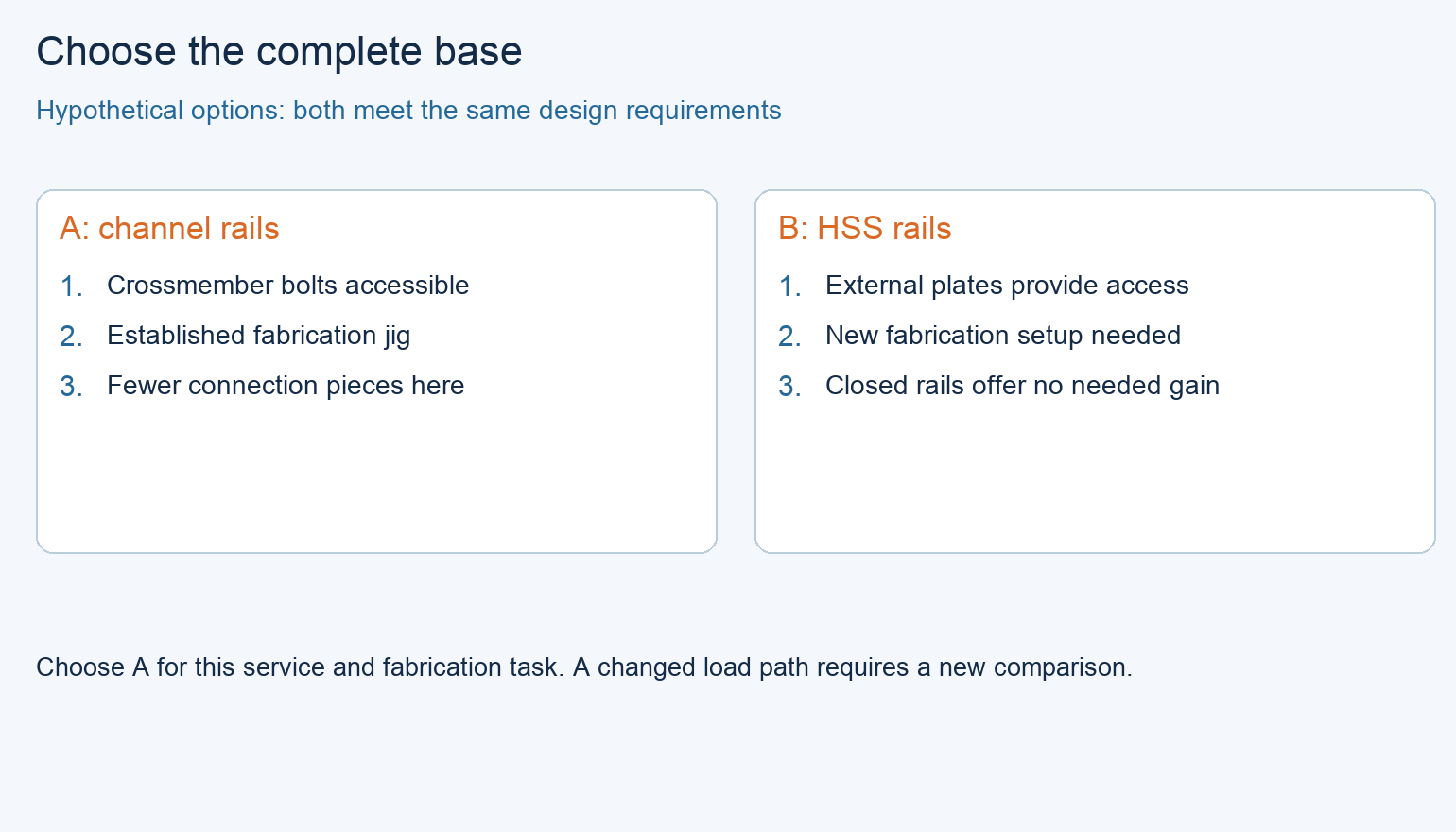

مثال: قابلِ ازالہ کراس ممبرز کے ساتھ بیس کا انتخاب
دو مکمل، منظور شدہ بنیادوں کا موازنہ کریں
ایک فرضی انڈور پمپ اور موٹر پیکیج پر غور کریں۔ اسے دو اہم ریلز، ماؤنٹنگ پیڈز اور ایک کراس ممبر کی ضرورت ہے جسے طے شدہ سروس کے دوران ہٹانا ہوگا۔ خریدار سادہ دیکھ بھال اور بار بار دہرائی جانے والی فیبریکیشن چاہتا ہے۔ فرض کریں کہ سامان کے لوڈز اور الائنمنٹ کے معیارات متعین ہیں، اور دونوں مکمل امیدوار ڈیزائنز نے یکساں ساختی اور ڈائنامک تشخیص پاس کر لی ہے۔ یہ مثال اہل فیبریکیشن ترتیبوں کا موازنہ کرتی ہے؛ یہ ممبرز کا سائز متعین نہیں کرتی۔
آپشن اے چینل ریلز استعمال کرتا ہے، جو اس طرح رکھی گئی ہیں کہ مخصوص کراس ممبر بولٹس تک رسائی ممکن رہے۔ اس کے پیڈ اور ریسٹرینٹ کی تفصیلات ڈیزائن کی ضروریات کو پورا کرتی ہیں، اور فیبریکیٹر کے پاس اس ترتیب کے لیے منظور شدہ جگ اور مشیننگ کا طریقہ کار موجود ہے۔ آپشن بی مستطیل ایچ ایس ایس ریلز استعمال کرتا ہے جن میں ڈیزائن کردہ بیرونی کنیکشن پلیٹس ہیں۔ اس کے بولٹس تک بھی رسائی ممکن ہے، لیکن اس خاص ڈیزائن میں الگ سے تیار کردہ کنیکشن پلیٹس اور ایک نیا جگ سیٹ اپ شامل ہے۔ دونوں آپشنز سامان کی حدود اور ترسیل کی تاریخ کے مطابق ہیں۔
اصلی رکھنے اور تعمیر کے کام کے لیے منتخب کریں
بیان کردہ منصوبے کے لیے آپشن A کا انتخاب کریں۔ یہ دو پیشکشوں میں سے دونوں میں درکار سروس تک رسائی فراہم کرتا ہے، جس کا ایک پہلے سے قائم تعمیری طریقہ کار ہے اور الگ الگ کنکشن پیسوں کی تعداد کم ہے۔ یہ فیصلہ یہ نہیں ہے کہ چینلز ہمیشہ ہلکے یا سستے ہوتے ہیں، یا کہ HSS کو بولٹ نہیں کیا جا سکتا۔ آپشن B اب بھی فنی طور پر مناسب ہے؛ اس کی بند شکل اس پہلے سے منظور شدہ ترتیب کے لیے کوئی فیصلہ کن فائدہ نہیں دیتی۔
منظر نامے کو ایک آف سیٹ سامان کی ترتیب میں تبدیل کریں جہاں نظرثانی شدہ ڈیزائن میں ریل کا نمایاں مروڑ پیدا ہوتا ہے اور چینل کی تجویز کو وسیع اضافی مہار کی ضرورت ہوتی ہے۔ دوبارہ ڈیزائن کیے گئے بیسز کا موازنہ کریں۔ اگر HSS نئی حرکت کی حدود کو سادہ مکمل ترتیب کے ساتھ پورا کرتا ہے تو یہ ترجیحی نقطہ آغاز بن سکتا ہے۔ اسی طرح، اگر بیرونی سروس کی رکاوٹ رینچ تک رسائی کو روکتی ہے تو کسی بھی بیس کو جاری کرنے سے پہلے کنکشن کی ترتیب کو درست کریں۔
صرف سٹیل کے سائز کی فہرست نہ دیں، بلکہ مکمل اسکڈ کی وضاحت کریں
حتمی انٹرفیس کی وضاحت کریں
خرید کا پیکیج منظور شدہ اسمبلی ڈرائنگ، مواد کے گریڈز اور مکمل سیکشن کے درجات، کٹ لمبائیاں، رخ، کنیکشن کی تفصیلات، ماونٹنگ کے سوراخوں کا نمونہ اور ماونٹنگ کی سطح کی حتمی ضروریات کی نشاندہی کرے۔ اس میں وہ سپورٹ اور لفٹنگ کے انتظامات بھی شامل کریں جو ڈیزائن میں استعمال کیے گئے ہوں۔ اگر فراہم کنندہ بنیاد کو خود بھی ڈیزائن کر رہا ہو تو، مواد کی فہرست کو حتمی سمجھنے سے پہلے اس ڈیزائن کے دائرہ کار کو واضح طور پر بیان کر دیں۔
ایک جیسے تعمیری دائرہ کا موازنہ کریں
ایک ہی تعمیری مرحلے پر قیمتی پیشکشوں کا موازنہ کریں۔ صرف کٹ سیکشنز، ویلڈڈ فریم اور مشین کی گئی، کوٹڈ اور معائنہ شدہ بیس مختلف حتمی پیشکشیں ہیں۔ یہ چیک کریں کہ پیڈز، کنکشن پلیٹس، قابلِ ازالہ ہارڈ ویئر، مشیننگ اور ابعادی رپورٹنگ شامل ہیں یا نہیں۔ صرف اسٹیل کے وزن کی بنیاد پر کسی شکل کو سستا کہنا غلط ہے۔
وصولی کے وقت، حتمی ماونٹنگ اور سپورٹ انٹرفیس کا موازنہ منظور شدہ ڈرائنگ اور معائنہ کی ضروریات سے کریں۔ سوراخوں کی جگہوں، سپورٹس یا سیکشن کی سمت میں تبدیلیوں کے لیے ڈیزائن جائزہ درکار ہوتا ہے، حتیٰ کہ اگر متبادل اسٹیل کا اسمی وزن فی لمبائی ایک جیسا ہو۔
اکثر پوچھے جانے والے سوالات
کیا میں مشین کے وزن کی بنیاد پر اسکڈ اسٹیل کا انتخاب کر سکتا ہوں؟
نہیں۔ ری ایکشنز، سپورٹ اسپینز، آپریٹنگ فورسز اور اجازت شدہ حرکت کی جگہیں اور سمتیں لوڈ پاتھ کا تعین کرتی ہیں۔ ایک ہی وزن والی دو مشینوں کے لیے مختلف بیسز کی ضرورت ہو سکتی ہے، کیونکہ ان کے فیٹ، لوڈز اور سپورٹس مختلف ہوتے ہیں۔
کیا دو پیٹھ سے پیٹھ لگے ہوئے چینلز ایک مستطیلی ٹیوب کے برابر ہیں؟
برابری کا اثبات نہ کریں۔ ان کے کنکشنز یہ طے کرتے ہیں کہ وہ کب اور کس طرح ایک ساتھ کام کرتے ہیں، اور ان کا ٹارشنل رویہ تعمیر شدہ جیومیٹری اور ری اسٹرینٹس پر منحصر ہوتا ہے۔ ڈیزائن میں اصلی اسمبل شدہ ممبر کا استعمال کریں، بجائے اس کے کہ دو کیٹلاگ خصوصیات کو جمع کر کے اسے ٹیوب کہا جائے۔
کیا مشین کے وائبریشن کو دور کرنے کے لیے موٹا سیکشن استعمال کیا جا سکتا ہے؟
یہ سختی اور ماس کو تبدیل کرتا ہے، لیکن خود بخود قابلِ قبول رد عمل کو یقینی نہیں بناتا۔ درحقیقت ابھی موجود ایکسائٹیشن اور قبولیت کے معیارات کے مقابلے میں مشین اور سپورٹ کے جڑے ہوئے نظام کو دوبارہ چیک کریں۔ ایلائنمنٹ، سپورٹ کی حالتیں اور کنکشن کی لچک بھی اہم ہو سکتی ہیں۔
کیا مشین کے فیٹ براہ راست HSS کی دیوار سے بولٹ کیے جا سکتے ہیں؟
صرف اس صورت میں جب ڈیزائن کردہ کنکشن اس دیوار اور درج ذیل لوڈز کے لیے مناسب ہو۔ بولٹ تک رسائی، دیوار کی ڈسٹارشن اور مقامی لوڈ ٹرانسفر کو بھی حل کیا جانا چاہیے۔ ایک ڈیزائن کردہ پیڈ، پلیٹ یا مخصوص فاسٹنر کا انتظام درکار ہو سکتا ہے؛ ٹیوب کے ذریعے بور کرنا خود بخود حل نہیں ہے۔
کیا ہر ماونٹنگ پیڈ کو مشین کیا جانا چاہیے؟
مشین کی ماونٹنگ سطح کی ضروریات کو استعمال کریں۔ کچھ ترتیبات کے لیے مشین کی گئی سطحیں درکار ہوتی ہیں؛ دوسرے معاملات میں مختلف منظور شدہ ایڈجسٹمنٹ یا سپورٹ کی تفصیلات استعمال کی جاتی ہیں۔ مطلوبہ حتمی جیومیٹری اور معائنہ کے طریقہ کار کو مخصوص کریں، بجائے اس کے کہ مشیننگ کو عام بنایا جائے یا حساس انٹرفیس سے اسے حذف کیا جائے۔
کیا آپریٹنگ سپورٹ پوائنٹس کو اُٹھانے کے لیے بھی استعمال کیا جا سکتا ہے؟
صرف اس صورت میں جب منظور شدہ اُٹھانے کا انتظام انہیں استعمال کرتا ہو اور بیس کو اس حالت کے لیے چیک کیا گیا ہو۔ اُٹھانے سے زور، ری اسٹرینٹس اور لوڈ پاتھ میں تبدیلی آ سکتی ہے۔ اُٹھانے کے نقطوں اور ہدایات کو اصل اسمبل شدہ پیکیج کے ساتھ جوڑے رکھیں، بشمول اس کا مرکزِ ثقل۔
فنی بنیاد اور ذرائع کا دائرہ
مینچسٹر یونیورسٹی، سٹرکچرل تصورات کو دیکھنا اور چھونا، شر اور ٹارشن, ماڈلز 4–6، اور ریزوننس، تعارفی وضاحت، 19 اکتوبر 2026ء کو جانچی گئی۔ یہ سیکشن کے رویے اور متحرک ردِ عمل کی وضاحت کرتے ہیں؛ ان کے نمونہ ابعاد اور تناسب سکِڈ ڈیزائن کے معیارات نہیں ہیں۔
اسٹیل ٹیوب انسٹی ٹیوٹ، HSS ممبران میں بولٹنگ، جیسن ایرکسن، مئی 2014، ابتدائی بحث اور HSS وال لمٹ اسٹیٹس؛ تھرو بولٹس کے ذریعے ہولو اسٹرکچرل سیکشن ممبران کا جوڑ، جیسن میک کورمک، جولائی 2017، وال کی لچک پر بحث۔ یہ مواد کنکشن کے طریقہ کار کی وضاحت کے لیے استعمال ہوا ہے، نہ کہ موجودہ کوڈ ایڈیشن کی تعمیل کے دعوے کے طور پر۔ پمپ بیس کا موازنہ ایک فرضی ادارتی مثال ہے، نہ کہ کسی رپورٹ شدہ کسٹمر پروجیکٹ کی۔
