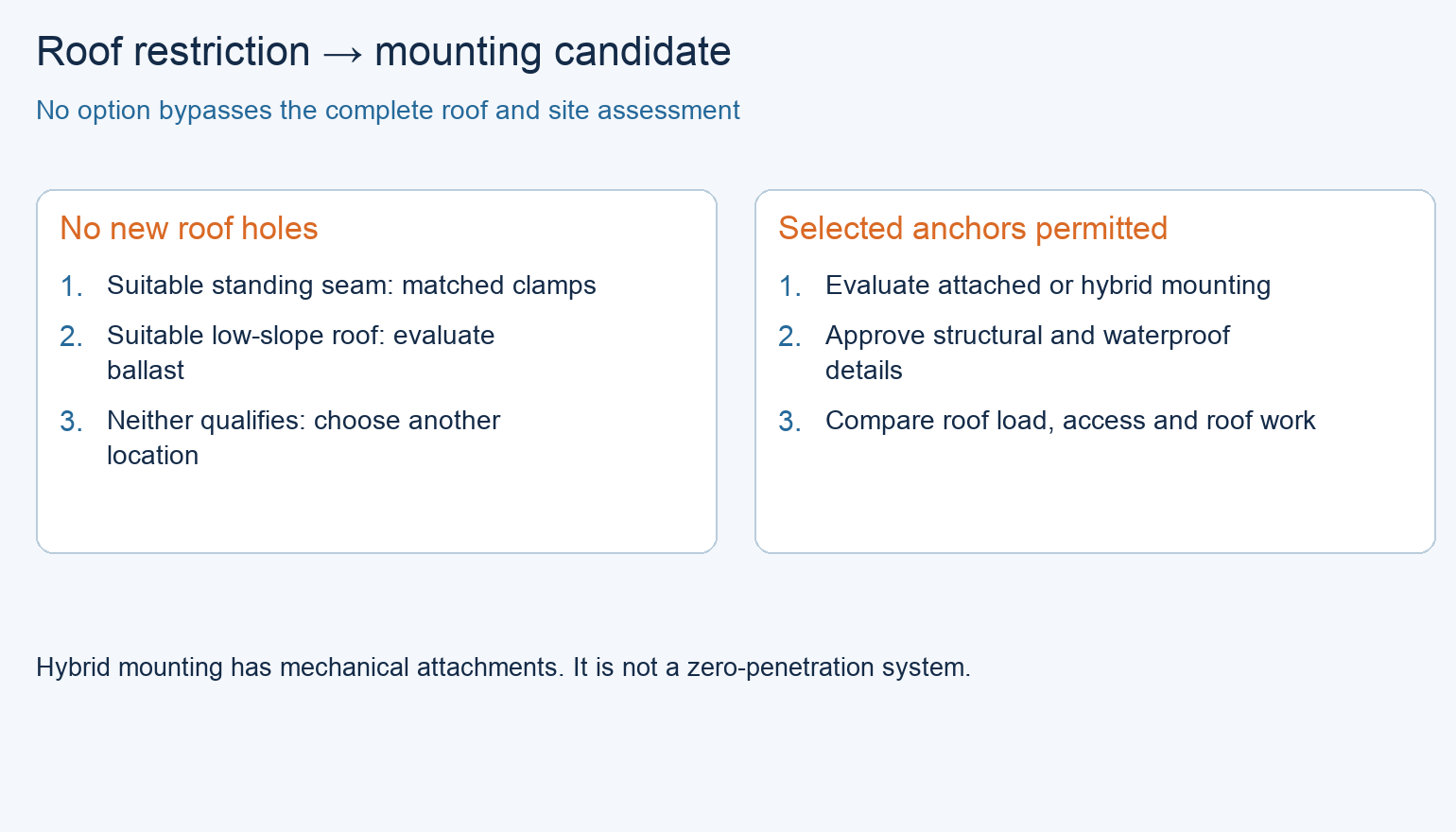

Először határozza meg a tetőn való átvezetés korlátozását
Abszolút tilalom vagy korlátozott számú jóváhagyott rögzítőelem?
A „nem szabad átvezetést készíteni a tetőn” kifejezés jelentheti, hogy nem lehet lyukakat fúrni a vízálló felületen, nem lehet új rögzítőelemeket becsavarozni a szerkezetbe, vagy nem végezhető olyan munka, amely megváltoztatja a meglévő garanciát. Ezek különböző követelmények. Szerezze be a tulajdonos írásbeli korlátozását, beleértve azt is, hogy engedélyezettek-e a meglévő jóváhagyott rögzítési pontok vagy egy kis számú új, vízállóan lezárható rögzítőelem.
Tetőfedés és hátralévő élettartam
Azonosítsa a tetőfedést és az alatta lévő szerkezetet. A függőleges varratú tetőfedés potenciális fogófelületet kínál; az alacsony lejtésű membrános tetőfedés nem nyújt ilyen felületet. A tető hátralévő élettartama is fontos: egy olyan tetőre szerelt napelemes rendszer telepítése, amelyet hamarosan cserélni kell, eltávolítási és újraépítési feladatot eredményezhet, amely meghatározza a felszerelési döntést.
Tartsa külön az rögzítési módszert a sínelrendezéstől. A sínes és sínnélküli rendszereknek is szükségük van egy megfelelő kapcsolatra a tetővel. A sínek megváltoztatása nem szünteti meg a szél- és egyéb terhelések megfelelő teherátviteli útvonalon történő továbbításának szükségességét.
Hasonlítsa össze a varratfogókat, a súlyos és a hibrid napelemes felszerelési megoldásokat
A függőleges varratú fogókhoz teljes teherátviteli útvonal szükséges
Egy varratfogó csatlakozhat egy összeegyeztethető álló varrathoz a szél- és esőálló felület fúrása nélkül. A pontos varratprofil, a lemez anyaga és vastagsága, valamint a fogó és a telepítési követelmények lényegesek. A lemez, a rögzítők és a tartószerkezet szintén át kell, hogy vigyék a ható terheléseket; a fogó teherbírása önmagában nem elegendő a tető megfelelőségének igazolására.
A súlyos rögzítés növeli a tető terhelését; a hibrid felszerelés továbbra is rögzítőelemeket tartalmaz
Egy teljesen súlyozott rendszer a súlyt és annak mérnöki úton kialakított elrendezését használja a megadott hatások elleni ellenállásra anélkül, hogy tetőrögzítőket igényelne. Megfelelősége a tényleges tetőre, a helyszínre és a rögzítő rendszerre is függ. Ellenőrizze a terhelést a támaszoknál, valamint az összes hozzáadott súlynál, a membrán kompatibilitásánál, a vízelvezetésnél és a felfelé irányuló erők és csúszás kezelésének tervezésénél. Egy tetőszélességű átlagos terhelés nem írja le minden érintkezési nyomást.
A hibrid rendszer kombinálja a súlyos rögzítést a mechanikus rögzítőelemekkel. Akkor vehető figyelembe, ha kiválasztott rögzítőelemek használata engedélyezett, de nem nullás átvezetésű megoldás. Hasonlítsa össze a tényleges súlyozási ütemtervet, a rögzítőelemek elrendezését és a vízállósítási részleteket a teljesen súlyos alternatívával.
Az Egyesült Államok Energiatudományos Minisztériumának (DOE FEMP) súlyos időjárási tervezési irányelvei a szélállóságra vonatkozó ajánlásaikban mechanikus tetőrögzítéseket javasolnak a teljesen súlyos rendszerek helyett. Tekintse ezt indoknak a helyszín szélkitettségének és rögzítési stratégiájának korai vizsgálatára, ne pedig minden súlyos rendszer általános tiltásának bármely helyen.
Csúsztasson a teljes táblázat megtekintéséhez.
| Tető és engedély | Értékelési megközelítés | Döntő ellenőrzés |
|---|---|---|
| Kompatibilis állóvarratos tető; a burkolaton nem keletkeznek új lyukak | Illesztett varratfogó rögzítés | A varrat, a panel, a klipek és a szerkezet megfelelő teherátvezetési útvonalat alkotnak |
| Alacsony lejtésű tető; minden új tetőhorgony használata tiltott | Teljesen súlyozott rögzítés | A teljes helyszín terve érvényesíti a tető teherbírását, stabilitását és tetőkompatibilitását |
| Alacsony lejtésű tető; kiválasztott, vízhatlanított horgonyok engedélyezettek | Mechanikusan rögzített vagy hibrid rögzítés | Jóváhagyott horgonyhelyek, vízhatlanítás és helyszínspecifikus tehereloszlás |
| Egyetlen engedélyezett rögzítési módszer sem felel meg | Alternatív tető, autószerviz (carport) vagy földi elhelyezés | Ne tekintsük a tulajdonos preferenciáját szerkezeti megfelelőségnek |
Hasonlítsa össze a megfelelő tetőfelszerelési javaslatokat azonos alapon
A támasztóreakciók fontosabbak, mint az átlagos tömeg
Minden ajánlatnál használja ugyanazt a modulkiosztást, a helyszíni terheléseket, a tető állapotát és a hozzáférési követelményeket. A súlyozás esetén hasonlítsa össze a súlyblokkok eloszlását és a támasztóreakciókat, beleértve az él- és sarokzónákat is. A horgonyozott megoldásoknál hasonlítsa össze az erőket és a helyzetüket a tényleges szerkezeti kapcsolódási pontokon. Szeizmikus követelmények esetén azokat is vegye figyelembe.
Kérje meg a tetőtervezőt, hogy értékelje a koncentrált terheléseket és a vonatkozó terhelés-kombinációkat. „A tető elviseli az átlagos tömeget” nem elegendő, ha egy támasz túlterheli az izolációt, a tetőlapot vagy egy helyi szerkezeti elemet. Fordítva: alacsonyabb súlyozási tömeg nem bizonyítja, hogy a javasolt horgony képes a terhelést átvezetni az épületbe.
Tetőgarancia és karbantartási hozzáférés
Állapodjon meg a tetőgyártóval és a garanciát nyújtóval a megrendelés előtt a közös interfészről. A klipezett rendszer esetén ez magában foglalja a megengedett rögzítést és a tetőpanel mozgását. A behatoló megoldásnál ez a jóváhagyott vízhatlanító részlet és a telepítési folyamat. Bármely választott megoldás esetén biztosítsa a lefolyók és a tetőberendezések hozzáférését.
Miután az ajánlatok megfelelnek ezeknek a követelményeknek, válasszon a tulajdonos tényleges prioritása szerint: új behatolások elkerülése, a tető teherbírásának megőrzése, a hozzáférés fenntartása vagy a jövőbeni újratetőzés egyszerűsítése. Ezek a prioritások különböző, megfelelő megoldásokra mutathatnak. Ne nyilvánítsa olcsóbbnak egyik megoldást sem a beépített körülhatárolás és a jövőbeni tetőmunkák összehasonlítása nélkül.
Példa: Válasszon hibrid rendszert egy jóváhagyott alacsony lejtésű tetőhöz
Két elfogadott ajánlat, egy egyértelmű prioritás
Vegyünk egy hipotetikus raktárat, amelynek alacsony lejtésű membránteteje üzemképes állapotban van. A tulajdonos csak korlátozott számú, bádogozott rögzítőelemet engedélyez jóváhagyott szerkezeti pontokon, és meg kívánja őrizni a tető teherbírását a tervezett karbantartási munkák számára. Két javaslat ugyanazt a modul-elrendezést és ugyanazokat a hozzáférési útvonalakat használja. Tegyük fel, hogy a projekttervezők mindkét javaslatot elfogadták a helyszíni terhek, támasztóreakciók, membráncsatlakozás és vízelvezetés szempontjából, és a tetőgarancia-szolgáltató is elfogadta mindkét részletmegoldást.
Az A javaslat teljes egészében ballasztos rögzítésű, és nem igényel új tetőrögzítőket. A B javaslat hibrid megoldás: jóváhagyott rögzítői a saját tervezése alapján csökkentik a szükséges ballaszt mennyiségét. A benyújtott terhelési táblázatok szerint a B javaslat esetén a tető rendelkezésre álló teherbírásának nagyobb része marad kihasználatlanul. A rögzítési pontok ellenőrizhetők, és a megállapodott karbantartási terv is tartalmazza ezeket. Ezek feltételezett, az ajánlatból származó megállapítások, nem pedig minden hibrid rendszerre vonatkozó általános teljesítményállítások.
Miért nyeri a hibrid ajánlat ezt az összehasonlítást
Válassza a B megoldást ebben az esetben. Mindkét ajánlat megfelel, de a B jobban szolgálja a megadott prioritást – a tető teherbírásának megőrzését – miközben betartja a megengedett rögzítési szabályzatot. Az A előnye – új tetőbehatolások hiánya – valós, de a tulajdonos már elfogadta a meghatározott horgonyokat. Árverseny-győztes nem nevezhető meg összehasonlítható telepítési és karbantartási árajánlatok nélkül.
Ha a tulajdonos minden új behatolást tilt, a következtetés megváltozik: a B megoldás ekkor kizárt, az A megoldás pedig csak addig marad jelölt, amíg a terve továbbra is megfelel. Ha a frissített tetőinformációk érvénytelenné teszik az A terhelési értékelését is, egyik ajánlat sem folytatható. Ha a tulajdonos inkább a vízhatlanítási részletek teljes elkerülését teszi prioritásává, és már nincs szüksége a plusz teherrezervre, az A megoldás előnyösebbé válhat.
Alakítsa át a felszerelési megoldást összehasonlítható beszerzési körre
Illessze a felszerelési listát a jóváhagyott rögzítési elrendezéshez
Rögzítse a jóváhagyott rögzítési elrendezést a felszerelési darabszámok összehasonlítása előtt. Sorolja fel pontosan a tetőfelületi kapcsolódási pontokat, sínek vagy egyéb modultámaszokat, fogókonzolokat, rögzítőelemeket, súlyozó tálcákat vagy blokkokat, horgonyokat és védőpárnákat. Határozza meg, hogy ki szállítja a tetőtömítést, és ki végzi a tetőmunkákat; egyik sem tűnhet el a tartószerkezetre vonatkozó árajánlat és a tetőkivitelezési szerződés között.
Tartsa meg a jóváhagyott tetőprofilot és a modulméreteket a rögzítési ütemtervvel együtt. Egy másik varratfogó, modulkeret vagy súlyozási elrendezés akkor is módosíthatja a tervezést, ha látszólag illeszkedik. Rögzítse a módosított alkatrészt, és szerezze be a szükséges tervezési és tetőjóváhagyási engedélyeket, mielőtt felcserélhetőnek tekintené.
A jövőbeni tetőmunkák figyelembevétele a döntés során
A jövőbeni tetőcseréhez részletezze, hogyan lesznek eltávolítva, védve és újra felszerelve a modulok és a tartószerkezet. Ez a gyakorlati feladat előnyt élvezhet egy olyan elrendezéssel szemben, amely ma a legkevesebb alkatrészből áll.
Gyakran ismételt kérdések
Megőrzi-e a nem átmenő napenergia-rögzítési rendszer minden tetőgaranciát?
Nem. A garancia korlátozhatja a terheléseket, érintkező anyagokat, tetőmunkákat vagy rögzítési módszereket akkor is, ha nem fúrnak lyukat. Szerezze be a tényleges rendszer és telepítési környezet elfogadását a vonatkozó tetőfelelősök részéről.
Bármilyen fémtetőn használhatók-e állóvarrat-fogók?
Nem. A kívülre helyezett rögzítésű és egyéb tetőprofilok nem biztosítanak automatikusan kompatibilis állóvarratot. Még egy állóvarratos tetőn is együttesen kell értékelni a pontos fogót, a varratot és a lemez-támasztó rendszert.
Engedélyezett-e hibrid rögzítés a nem átmenő szabály mellett?
Csak akkor, ha a szabály kifejezetten engedélyezi a javasolt mechanikai rögzítéseket. Egy hibrid rendszer, amely tetőhorgonyokat tartalmaz, nem minősíthető teljesen nem átmenőnek. Oldja meg ezt az engedélyt a költségösszehasonlítás előtt.
Lehet-e a plusz súlyozás helyettesíteni a horgonyokat erős szélű tetőn?
Ne feltételezze, hogy ez lehetséges. A stabilitás, a helyi tetőterhelések és a rögzítőrendszer tervezési korlátai mind továbbra is megfelelőeknek kell lenniük. A blokkok hozzáadása nem pótolja a helyszín-specifikus tervezést, és az FEMP szélállósági irányelvei mechanikai tetőrögzítéseket ajánlanak.
Cseréljék-e a tetőt a napenergia-rendszer telepítése előtt?
Értékelje a tető hátralévő élettartamát az elrendezés tervezett üzemidejéhez és a későbbi eltávolítás költségeihez és zavaraihoz képest. Ha a tető újrafedése már szükséges, annak előzetes koordinálása elkerülheti a korai eltávolítást. A válasz a tényleges tetőértékeléstől függ.
Mi történik, ha a preferált nem átmenő rendszer nem felel meg a követelményeknek?
Értékeljen egy másik engedélyezett rögzítési módszert, módosítsa az elrendezés helyét, vagy kérjen egy egyértelműen meghatározott módosítást a tulajdonos korlátozásában. Ne használja a hiányzó tervezési jóváhagyást indokként arra, hogy feltételezze: a súlyozás, a fogók vagy az ragasztós rögzítés működni fog.
Műszaki alap és forráskör
Az Amerikai Energiatudományi Minisztérium, Extrém időjárási viszonyokhoz való alkalmazkodóképesség a napelemes rendszerek tervezésében, szélállósági ajánlások a tetőrendszer mechanikai rögzítéseire, ellenőrizve: 2026. október 19. Ez az alkalmazkodóképességre vonatkozó iránymutatás, nem állítás arról, hogy minden joghatóság tiltaná a súlyozást.
Pacific Northwest National Laboratory, Building America Solution Center, Roof Anchor System for Solar Panels: szerkezeti terhelés, tetőgarancia és állókorcos tetők tárgyalása; U.S. Department of Energy, Life Cycle of Photovoltaic Systems: Install and Commission a Photovoltaic System, „Rooftop PV Systems”, ellenőrizve: 2026. október 19. A lakóépületekre vonatkozó példaterhelések és a korábbi szabványhivatkozások itt nem szolgálnak ipari tervezési értékként. A raktárra vonatkozó összehasonlítás hipotetikus.
