Simulan sa Hugis ng Pile at Kalagayan ng Toe Nito
Mga H-Pile at Displacement ng Lupa
Ang mga H-pile ay bukas na seksyon ng bakal na may web sa pagitan ng dalawang flange. Ang kanilang relatibong maliit na displaced volume ay makatutulong kapag dinidrive sa pamamagitan ng malalapad na layer. Gayunpaman, maaari pa rin silang mag-deflect o masira sa harap ng mga obstruksyon. Ang paglalarawan na 'low-displacement' ay hindi pahintulot na idrive ang anumang nakabaong materyal.
Mga Open-Ended at Closed-Ended na Tubo
Ang isang sirko na may saradong dulo ay nagpapalabas ng lupa sa buong lugar ng kanyang dulo. Ang isang sirko na may bukas na dulo ay nagpapahintulot sa lupa na pumasok, ngunit maaaring bumuo ng 'soil plug' na magbabago sa paglaban sa pagpapasok at sa paglipat ng karga. Ang mga seksyon na H-forma ay maaari ring mablock sa pagitan ng kanilang mga flange. Kaya ang mga salitang 'pipe pile' ay iniwan pa rin nang hindi nasasagot ang mahalagang kondisyon sa pag-install.
Tukuyin ang inihalagang dulo ng sirko, ang kapal ng dingding nito, at anumang detalye ng 'shoe' o 'closure' bago ito ikumpara sa isang H-pile. Ito ay mga pundasyon na ipinapasok sa lupa; ang mga helical pile at shallow footing ay iba't ibang alternatibo, hindi mga variant ng paghahambing na ito.
Ihambing ang Direksyon ng Pagkabend at ang Pile Head

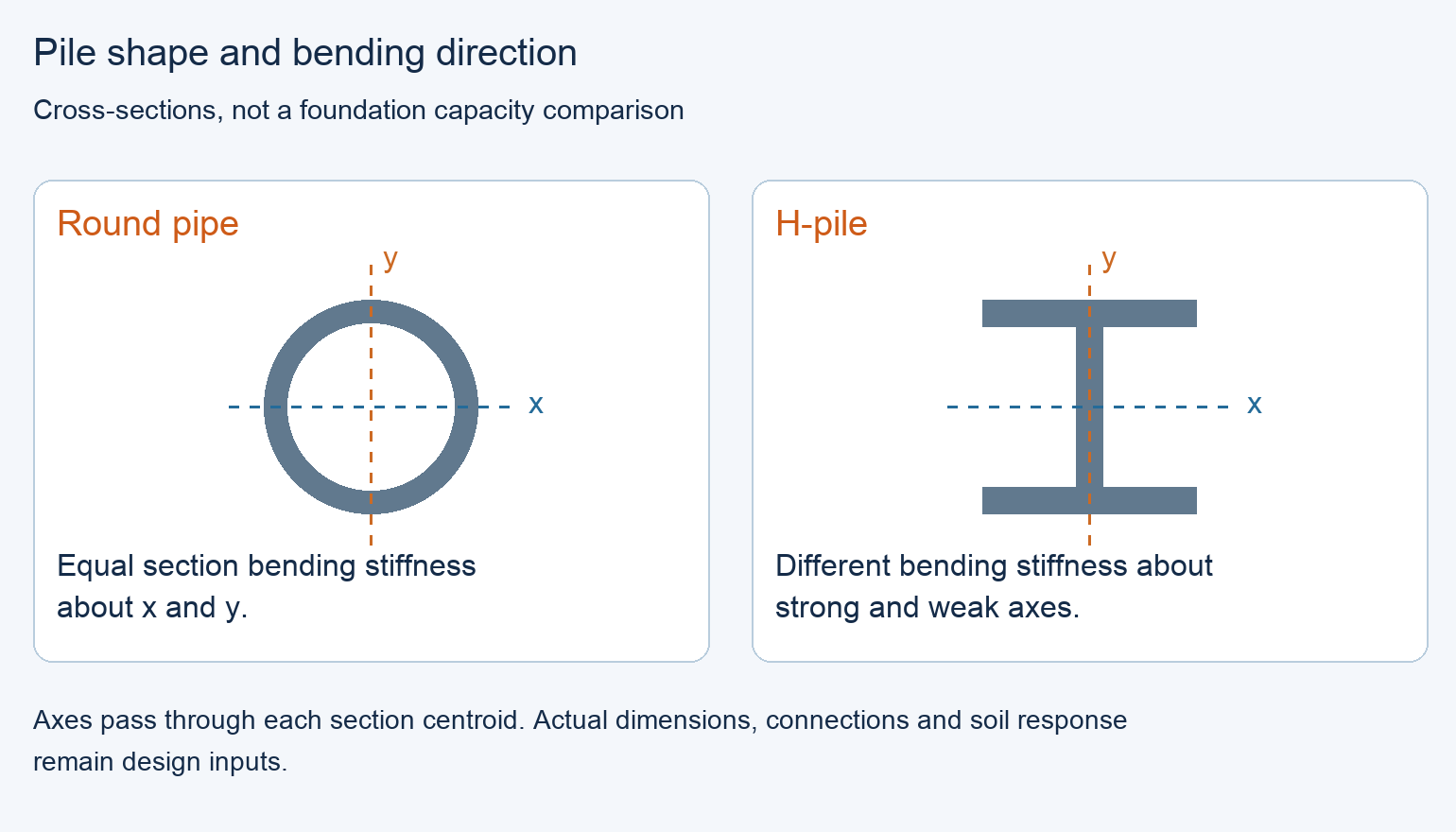

Bilugang Simetriya at Orientasyon ng H-Pile
Ang isang ideal na pantay na bilugang sirko ay may parehong stiffness sa bending sa bawat centroidal axis sa kanyang cross-section. Ang isang H-pile ay may hiwalay na 'strong' at 'weak' bending axis. Kaya ang oryentasyon nito kapag nai-install ay mahalaga. Ito ay isang pagkakaiba sa geometry ng steel section; ang paligid na lupa, ang taas na nakalabas, at ang 'head restraint' ang patuloy na kontrolado kung paano lilipat ang nai-install na pundasyon.
Gamitin ang pagkakaibang ito kapag hinahambing ang mga suporta na may karga mula sa iba't ibang horizontal na direksyon. Ang bilugang sirko ay iwasan ang pagpipili ng oryentasyon sa 'strong-axis' laban sa 'weak-axis' para sa shaft. Ang mga H-pile ay maaaring ilagay ang mas matibay na axis kung saan ito kapaki-pakinabang, ngunit dapat gumana ang parehong direksyon. Walang isa sa mga obserbasyong ito ang nagpapatunay na ang isang partikular na sirko ay mas matigas kaysa sa isang partikular na H-section.
Ang Koneksyon ay Maaaring Baguhin ang Kagustuhan
Ang isang H-section ay nagbibigay ng patag na web at flange na maaaring angkop sa isang idisenyong bolted bracket. Ang isang sirko ay maaaring gumamit ng idisenyong cap, sleeve, o saddle. Ihambing ang aktwal na detalye ng paglipat ng karga, ang access sa kagamitan, ang toleransya, at ang gawaing pang-site. Ang isang mukhang kumbeniyenteng ibabaw ay hindi awtorisasyon para sa pagpapakalbo ng mga butas o pagdaragdag ng welding.
Ano ang Dapat Lutasin ng Pagsusuri sa Lokasyon?
Mga Karga at Galaw
Gamitin ang parehong support reactions at movement limits para sa dalawang alok. Ang mga pundasyon ng solar ay nangangailangan ng applicable wind uplift at lateral actions, bukod sa compression. Ang mga industrial support ay maaaring may iba’t ibang kombinasyon ng reaction, equipment requirements, o tolerable movement. Ipinapakita ng pananaliksik ng UMass sa elevated fixed solar arrays kung bakit dapat bigyan ng tiyak na pansin ang uplift; hindi ito nagbibigay ng design capacity para sa ibang site o tracker.
Mga Kondisyon sa Lupa at Pag-install
I-map ang mga layer ng lupa, tubig sa ilalim ng lupa, 'fill', at mga hadlang sa mga inihalagang lokasyon ng pile. Idagdag ang pagkakalantad sa corrosion, frost, at erosion kung angkop. Binibigyang-diin ng DOE na gabay sa panahon ng taglamig ang site-specific na kondisyon ng frost at lupa; ang lalim ng pile na kinopya mula sa ibang proyektong solar ay hindi kapalit.
Ang pagsusuri sa pag-install ay dapat tumugma sa inihalagang seksyon, dulo, hammer, at profile ng lupa. Tinatalakay ng FHWA GEC 15 ang 'drivability' at pre-production testing dahil pareho ang mga steel H-pile at pipe pile ay maaaring masira sa mahirap na pagpapasok. Tukuyin ang mga kinakailangang field observation at anumang compression, uplift, o lateral test bago ang produksyon, kasama ang acceptance criteria para sa aktwal na proyekto.
Paano Pumili Kapag Parehong Gumagana ang Dalawang Uri ng Pile
Ipaugnay ang Priyoridad sa Tunay na Pagkakaiba
Kapag ang parehong mga sistema ng pundasyon ay nakakatugon sa mga kinakailangan ng proyekto, i-rank ang natitirang pagkakaiba. Ang sumusunod na mga priyoridad ay alternatibo, hindi isang scorecard: ang pangunahing gawain ng may-ari ang nagtatakda kung aling kalamangan ang mahalaga.
I-swipe para makita ang buong talahanayan.
| Priyoridad ng proyekto | Opsyon na susuriin muna | Kondisyon na panatilihin ang pagiging balido ng paghahambing |
|---|---|---|
| Limitahan ang paglipat ng lupa habang tinatapakan | H-pile o isang angkop na bukas na dulo ng tubo | Ihambing ang aktwal na pag-uugnay at pag-install ng pag-uugnay; huwag pagsamahin ang bukas at saradong tubo |
| Iwasan ang paglalagay ng shaft sa malakas na aksis/mahinang aksis sa iba’t ibang direksyon ng suporta | Bilugang tubo | Ang mga koneksyon sa ulo at ang pag-uugali ng lupa ay nangangailangan pa rin ng kanilang sariling pagsusuri ayon sa direksyon |
| Gamitin ang bracket ng ulo ng pile na may patag na mukha | H-pile | Ang naaprubahang mga butas, bracket at mga fastener ay tumutugma sa tinukoy na seksyon at mga reaksyon |
| Pangasiwaan ang mga variable na haba ng pile | Alinman sa dalawa | Ihambing ang mga posible na mga splice, inspeksyon at paghawak; parehong uri ay maaaring palawin |
| Hanapin ang pinakamababang kabuuang gastos sa pundasyon | Alinman sa kumpletong offer | Isama ang instalasyon, mga koneksyon, pagsusuri at kasunduang pagtrato sa mga pagbabago na may kaugnayan sa lupa |
Isang Pagpipilian para sa Solar Site na May Magkakaibang Orientasyon ng mga Row
Dalawang Kwalipikadong Scheme sa Pundasyon
Isipin ang isang hipotetikal na fixed solar array na ang layout ay naglalaman ng ilang row direction. Tinanggap ng geotechnical at structural team ang parehong ipinapanukalang foundation para sa parehong site zone, load, movement limit, at durability requirement. Naging sapat ang trial installation para sa bawat isa. Tumutukoy ang mga drawing ng H-pile sa shaft orientation para sa bawat row group. Ang round-pipe scheme ay may uniform circular shaft at approved adjustable head connection. Parehong feasible ang dalawang setting-out plan; wala sa kanila ang kulang sa approval.
Bakit Panalo ang Pipe sa Partikular na Pagpipilian na Ito
Ang ipinahayag na kagustuhan ng may-ari ay bawasan ang bilang ng mga instruksyon sa shaft-orientation sa buong mga grupo ng hilera. Piliin ang pipe scheme para sa kagustuhang ito: ang pag-ikot ng uniform circular shaft ay hindi nagpapalit ng strong at weak section axes. Ang posisyon ng pile, verticality at orientasyon ng head ay kailangan pa ring kontrolin. Ang H-pile scheme ay nananatiling wastong alternatibo kasama ang mga orientation marks at checks nito.
Kung ang lahat ng rows ay gumagamit ng common orientation, o kung ang pipe-head design ay nagfi-fix na ng shaft orientation, maaaring mawala ang advantage na ito. Ang isang H-pile offer na may useful flat-face connection o mas mahusay na complete price ay maaaring unahin. Ang bagong hard layer na natagpuan habang nangyayari ang instalasyon ay isang hiwalay na isyu: muling suriin ang affected foundation at driving plan imbes na tingnan ang orihinal na pagpili bilang pahintulot para ipagpatuloy.
Ihambing ang Saklaw ng Iinstall Bago Mag-order
Isang Kumpletong Pile Schedule
Gamitin ang pile schedule ng proyekto: seksyon at grado, kondisyon ng pipe toe kung naaangkop, kinakailangang haba, mga detalye ng pile-head, mga probisyon laban sa korosyon at pagkakakilanlan ayon sa zona ng lokasyon. Isama ang mga shoes, closure plates, splices at concrete fill lamang kung ang napiling disenyo ay nangangailangan nito. Ang mga pipe piles ay hindi palaging nangangailangan ng pagpupuno ng concrete.
Ang presyo ng materyal ay bahagi lamang ng paghahambing
Ihambing ang naipadala na materyal kasama ang natitirang trabaho sa driving, koneksyon sa pile-head, pagsusuri at inspeksyon. Hiwalayin ang mga kasama sa presyo mula sa mga hiwalay na binabayaran na trabaho at mga gastos ng may-ari. Kasunduan kung paano susukatin at bibilangin ang mga pagbabago sa haba, mga tinanggihan na pile at mga naaprobahang solusyon sa mga obstruksyon. Ang isang di-kilalang item ay hindi zero, at ang mas mababang presyo bawat tonelada ay hindi nangangahulugan ng mas mababang kabuuang gastos.
Panatilihin ang naaprobahang seksyon at mga kriteria sa instalasyon na nakakabit sa biniling materyal. Ang pagbabago sa kapal ng pipe, H-section, detalye ng toe o paraan ng driving ay maaaring makaapekto sa parehong instalasyon at performance. Ituring ang pagbabago bilang isang pagrerebisa sa inhinyerya bago ito ipalit sa field.
Mga karaniwang tanong
Nagpapatunay ba ang refusal na sapat ang kapasidad ng pile?
Hindi. Ang refusal bago ang kinakailangang penetration ay maaaring tumutukoy sa isang obstruksyon o sa iba pang problema sa instalasyon. Ihambing ang driving record sa mga nakasaad na acceptance criteria at kunin ang penila ng responsable na inhinyero. Ang mataas na blow count ay hindi sapat upang tupdin ang lahat ng mga requirement sa compression, uplift o lateral.
Maaari bang palitan ang tinukoy na H-pile ng isang pangkalahatang H-beam?
Hindi lamang dahil katulad ang mga panlabas na dimensyon. Ihambing ang eksaktong pagtatalaga ng seksyon, geometry ng web at flange, grado ng materyal at mga kailangan ng proyekto. Maaaring gamitin ang ilang structural section bilang piles sa pamamagitan ng proyektong-partikular na disenyo, ngunit ang anumang palit ay nangangailangan ng ganitong penila bago ang pagbili. Ang isang pangkalahatang beam catalog ay hindi ebidensya na ang tinukoy na pile ay ibinibigay.
Maaari bang palitan ang isang compression test ng isang uplift o lateral test?
Hindi ito nang diretso na nagtatakda ng mga iba't ibang tugon. Gamitin ang plano sa pagsusuri at pagsubok ng proyekto upang matukoy kung aling mga pagsubok ang kailangan. Ang isang matagumpay na resulta sa compression ay hindi, sa sarili nitong, isang nasukat na resistensya sa uplift o resulta sa lateral deflection.
Kapareho ba ang closed-ended pipe sa concrete-filled pipe?
Hindi. Ang 'closed-ended' ay tumutukoy sa dulo (toe) ng pile; ang 'concrete-filled' naman ay tumutukoy sa loob nito. Ipaunawa ang bawat isa nang hiwalay. Ang disenyo ang magdedesisyon kung kailangan ang pagpuno ng concrete, pagpapatibay, panloob na inspeksyon, o iba pang gawain sa pagtapos.
Maaari bang sakop ng isang espesipikasyon ng pile ang lahat ng soil zone?
Maaari, kung ang disenyo at verification ay sumusuporta sa ganitong pagpili para sa lahat ng nauugnay na zone. Kung hindi, gamitin ang zone-specific na schedule at sistema ng identipikasyon. Huwag ilipat ang resulta mula sa lokasyon ng madaling pagpapasok (easy-driving test location) patungo sa isang bahagi ng site na material na iba.
Nakaresolba ba ng pagtukoy sa galvanized steel ang tanong tungkol sa corrosion?
Hindi. Ang disenyo para sa durability ay dapat isaalang-alang ang aktwal na lupa, eksposur sa tubig, kinakailangang buhay ng istruktura, pinsala sa panahon ng pag-install, kasama ang anumang coating o allowance sa kapal ng seksyon. Ang isang pangalan lamang ng finish ay hindi nagtatakda ng natitirang kapal ng bakal sa buong panahon ng serbisyo.
Teknikal na Batayan at Saklaw ng Pinagmulan
FHWA, Disenyo at Konstruksyon ng Driven Pile Foundations, Volume I, FHWA-NHI-16-009, Hulyo 2016, Mga Talahanayan 6-2–6-3, Mga Seksyon 6.3–6.4 at 8.2.2: mga anyo ng pile, plugging, splices at mga katangian ng seksyon. Ginagamit ang mga gabay sa transportasyon para sa mga mekanismo na ito, hindi bilang pag-apruba sa disenyo para sa solar site.
FHWA, Mga Pamamaraan sa Pag-apruba para sa Structural Foundations ng mga Istukturang Pangtransportasyon, GEC 15, Abril 18, 2022, Mga Seksyon 4.1.2 at 4.4–4.5: drivability, pagsubok at pag-apruba ng mga driven foundation.
Alan Lutenegger, University of Massachusetts, Mga Foundation para sa Elevated Ground Mount Solar Panel Photovoltaic (PV) Systems, Agosto 1, 2019, pahina 2–3: saklaw ng pananaliksik at mga konsiderasyon sa uplift para sa elevated fixed arrays. DOE FEMP, Pangkalahatang Pagpapalakas ng Solar Photovoltaic para sa Resilience – Panahon ng Taglamig, "Frost Heave," na sinuri noong Oktubre 15, 2026: mga kondisyon ng frost at lupa na partikular sa site.
