মডুলার ভবনের জন্য সম্পূর্ণ হেলিক্যাল পাইল সিস্টেম তুলনা করুন
নির্মাতার পরিচয় এবং প্রতিবেদন-সংজ্ঞায়িত সিস্টেম
CHANCE, MacLean-Dixie এবং Techno Metal Post-এর সনাক্তযোগ্য মূল্যায়ন প্রতিবেদন ধারক, নথিভুক্ত পাইল ও সংযোগ সিস্টেম এবং মার্কিন যুক্তরাষ্ট্রে সরবরাহ বা ইনস্টলেশন চ্যানেল রয়েছে। এই বর্ণানুক্রমিক তুলনাটি ১৯ অক্টোবর, ২০২৬-এ পরীক্ষা করা নির্মাতার নথি ও কোম্পানির তথ্য ব্যবহার করে।
এই গাইডটি প্রকল্প-নির্দিষ্ট ফাউন্ডেশনের উপর কারখানায় সংযোজিত ইস্পাত বিল্ডিং মডিউলগুলিকে আলোচনা করে, যা উৎপাদিত-বাড়ির পিয়ার-অ্যান্ড-টাই-ডাউন প্যাকেজগুলির বিপরীতে। প্রস্তাবিত পাইল হেডটি প্রকৃত সংযোগের সাথে যাচাই করার জন্য আপনার জিজ্ঞাসা অবশ্যই মডিউল ফ্রেমিং, সাপোর্ট রিঅ্যাকশন এবং অনুমোদনের প্রয়োজনীয়তা অন্তর্ভুক্ত করবে।
সম্পূর্ণ টেবিল দেখতে স্লাইড করুন।
| নির্মাতা / প্রতিবেদন ধারক | শ্যাফট ও এক্সটেনশন সংযোগ | নতুন নির্মাণের ইন্টারফেস পর্যালোচনা করা হয়েছে | প্রতিবেদন পাঠ করা হয়েছে |
|---|---|---|---|
| CHANCE · Hubbell Power Systems, Inc. | SS5/SS175 বর্গাকার শ্যাফট এবং RS গোলাকার শ্যাফট পরিবার; যান্ত্রিকভাবে সংযুক্ত ও থ্রু-বোল্টেড এক্সটেনশন সহ মিলিত। | ধরন B নতুন নির্মাণ ক্যাপগুলি কংক্রিট পাইল ক্যাপ বা গ্রেড বীমে প্রোথিত হয়। | ICC-ES ESR-2794, মে ২০২৬ সালে পুনঃপ্রকাশিত। |
| MacLean-Dixie · MacLean Power TN, LLC | D6/D10/D17 বর্গাকার শ্যাফট; P28/P35 পাইপ শ্যাফট। ফোর্জড সকেট বা পাইপ কাপলিং বিবরণে নির্দিষ্ট মিলিত বোল্ট ব্যবহার করা হয়। | NCB নতুন নির্মাণ ব্র্যাকেটগুলি কংক্রিট গ্রেড বীম, ফুটিং বা পাইল ক্যাপে ঢালাই করা হয়। | ICC-ES ESR-3032, আগস্ট ২০২৬ সালে পুনঃপ্রকাশিত। |
| Techno Metal Post · Techno-Pieux Inc. | প্রতিবেদন-সংজ্ঞায়িত ৩.৫ ইঞ্চি বৃত্তাকার খালি কাঠামোগত ইস্পাত (HSS) শ্যাফট; কাপলিং, সংবলিত-কাপলিং এবং প্রসারিত-কাপলিং পথগুলি নির্দিষ্ট অনুযায়ী ক্ষেত্রে ওয়েল্ডিং প্রয়োজন। | PC কংক্রিট ক্যাপ; PU কাঠের বীম ব্র্যাকেট; PSC ইস্পাত কলাম বেস; PIB ইস্পাত I-বীম ব্র্যাকেট। | ICC-ES ESR-3418, নভেম্বর ২০২৪-এ পুনঃপ্রকাশিত, মার্চ ২০২৬-এ সংশোধিত। |
শ্যাফট, এক্সটেনশন এবং ভবন সংযোগের মধ্যে পার্থক্য কী
CHANCE: মডেল-মিলিত এক্সটেনশন এবং কংক্রিট-এম্বেডেড ক্যাপ
CHANCE-এর ESR-2794, মে ২০২৬, একটি লিড, মিলিত এক্সটেনশন এবং ব্র্যাকেটকে একটি ভিত্তি সিস্টেম হিসাবে বর্ণনা করে। এটি বর্গাকার-শ্যাফট SS মডেল, গোলাকার-শ্যাফট RS মডেল এবং সংজ্ঞায়িত SS175/RS3500 সংমিশ্রণকে পৃথক করে। এই সংমিশ্রণটি তার নির্দিষ্ট ট্রানজিশন অ্যাডাপ্টার ব্যবহার করে; এটি যেকোনো বর্গাকার লিডকে যেকোনো গোলাকার এক্সটেনশনের সাথে যুক্ত করার অনুমতি দেয় না। কাপলিং হার্ডওয়্যার এবং হেড অবশ্যই প্রকৃতপক্ষে নির্বাচিত মডেল অনুসরণ করবে।
প্রতিবেদনের টাইপ B নতুন নির্মাণ হেডগুলি লোডগুলিকে কাস্ট-ইন-প্লেস কংক্রিটে স্থানান্তরিত করে। উদাহরণস্বরূপ, C1500797/C1500797G হেডটি RS2875 শ্যাফ্ট পরিবারের সাথে সম্পর্কিত; এর স্লিভ-টু-শ্যাফ্ট সংযোগ শীর্ষ প্লেটটিকে সাধারণ ইস্পাত-মডিউল বেস সংযোগে পরিণত করে না। CHANCE একটি ডিস্ট্রিবিউটর এবং সার্টিফাইড-ইনস্টলার নেটওয়ার্কের তালিকা প্রকাশ করে। প্রকল্প অবস্থানের জন্য প্রকৃত ইনস্টলার, সিস্টেম প্রস্তাব এবং নির্মাণ দায়িত্ব সম্পর্কে জানতে অনুরোধ করুন।
MacLean-Dixie: সংজ্ঞায়িত NCB ব্র্যাকেটসহ বর্গাকার বা পাইপ শ্যাফট
MacLean-Dixie-এর ESR-3032, আগস্ট ২০২৬, MacLean Power TN, LLC-কে প্রতিবেদন ধারক হিসাবে চিহ্নিত করে। এর বর্গাকার-শ্যাফট এক্সটেনশনগুলি প্রতিবেদনের অন্তর্ভুক্ত ফোর্জড সকেট এবং বোল্ট বিন্যাস ব্যবহার করে; এর গোলাকার পাইপ-শ্যাফট কাপলিংগুলি তাদের নির্দিষ্ট জোড়া বোল্ট ব্যবহার করে। এই পার্থক্যগুলি এক্সটেনশন অংশ এবং ইনস্টলেশন পরিকল্পনাকে প্রভাবিত করে। কেবলমাত্র পাইপ ব্যাস দিয়ে সামঞ্জস্যপূর্ণ এক্সটেনশন চিহ্নিত করা সম্ভব নয়।
এর NCB পরিবার হল কংক্রিট-এম্বেডেড নতুন নির্মাণ সংযোগ। টেবিল ১ কভার করা হেড, শ্যাফট এবং লোড-দিক সংমিশ্রণগুলি চিহ্নিত করে। কংক্রিট গ্রেড বীম বা ফুটিং পাইলের উপরে একটি নকশা করা কাঠামোগত উপাদান হিসাবে অব্যাহত থাকে। MacLean Civil-এর নির্মাতা এবং বিতরণকারী চ্যানেলগুলি প্রকৃত সরবরাহ এবং ইনস্টলেশন প্রস্তাবনা পেতে একটি পথ প্রদান করে; একটি আলগা NCB ক্যাপ সরাসরি ইস্পাত বীম মাউন্টিং কিট নয়।
Techno Metal Post: প্রতিবেদন-নির্দিষ্ট শ্যাফট এবং পৃথক ইস্পাত সংযোগ
Techno Metal Post-এর ESR-3418, মার্চ ২০২৬-এ সংশোধিত, নির্দিষ্ট ৩.৫ ইঞ্চি গোলাকার HSS লিড এবং এক্সটেনশন শ্যাফটগুলি কভার করে, যার কাপলিং বিন্যাসগুলি ধারা ৩.২.৩-এ বর্ণিত হয়েছে। ক্ষেত্রে ওয়েল্ডিং করা এক্সটেনশন জয়েন্টগুলি সেই মূল্যায়নকৃত বিবরণের অংশ। নির্মাতার বিস্তৃত ক্যাটালগে অন্যান্য পাইল পণ্য রয়েছে; তাদের অস্তিত্ব এই প্রতিবেদনের মডেল পরিসীমা বাড়ায় না।
ইস্পাতের I-বীমের ক্ষেত্রে, প্রতিবেদনে PIB5, PIB6 এবং PIB8 হেডগুলির উল্লেখ রয়েছে, যার প্লেটগুলো বীমের নিচের ফ্ল্যাঞ্জের দুই পাশ বরাবর সাইটে ওয়েল্ডিং করা হয়। ব্র্যাকেট প্লেটটি অবশ্যই বীমের নিচের ফ্ল্যাঞ্জের চেয়ে চওড়া হতে হবে, যাতে উভয় পাশে ওয়েল্ডিং করা সম্ভব হয়। হেড নির্বাচনের সময় ফ্ল্যাঞ্জের প্রকৃত প্রস্থ এবং ওয়েল্ডিংয়ের পর্যাপ্ত জায়গা আছে কি না তা যাচাই করুন; বীম ও সংযোগটির জন্য এখনও প্রকল্প অনুযায়ী ডিজাইন প্রয়োজন। PSC5/PSC6/PSC8 হলো বোল্টেড পাইপ বা রাউন্ড-HSS কলাম বেস প্লেটের জন্য ভিন্ন ধরনের হেড; এগুলো যেকোনো I-বীমের নিচে ব্যবহারযোগ্য বোল্ট-অন বিকল্প নয়। টেকনো মেটাল পোস্ট তাদের উৎপাদিত সিস্টেমটি বিশেষায়িত ইনস্টলেশন সরঞ্জামসহ প্রশিক্ষিত স্থানীয় ডিলারদের মাধ্যমে সরবরাহ করে। ডিলারের প্রকল্প পরিধি এবং শ্যাফট, হেড, ওয়েল্ডিং ও পরিদর্শনের প্রকৃত আওতা নিশ্চিত হয়ে নিন।

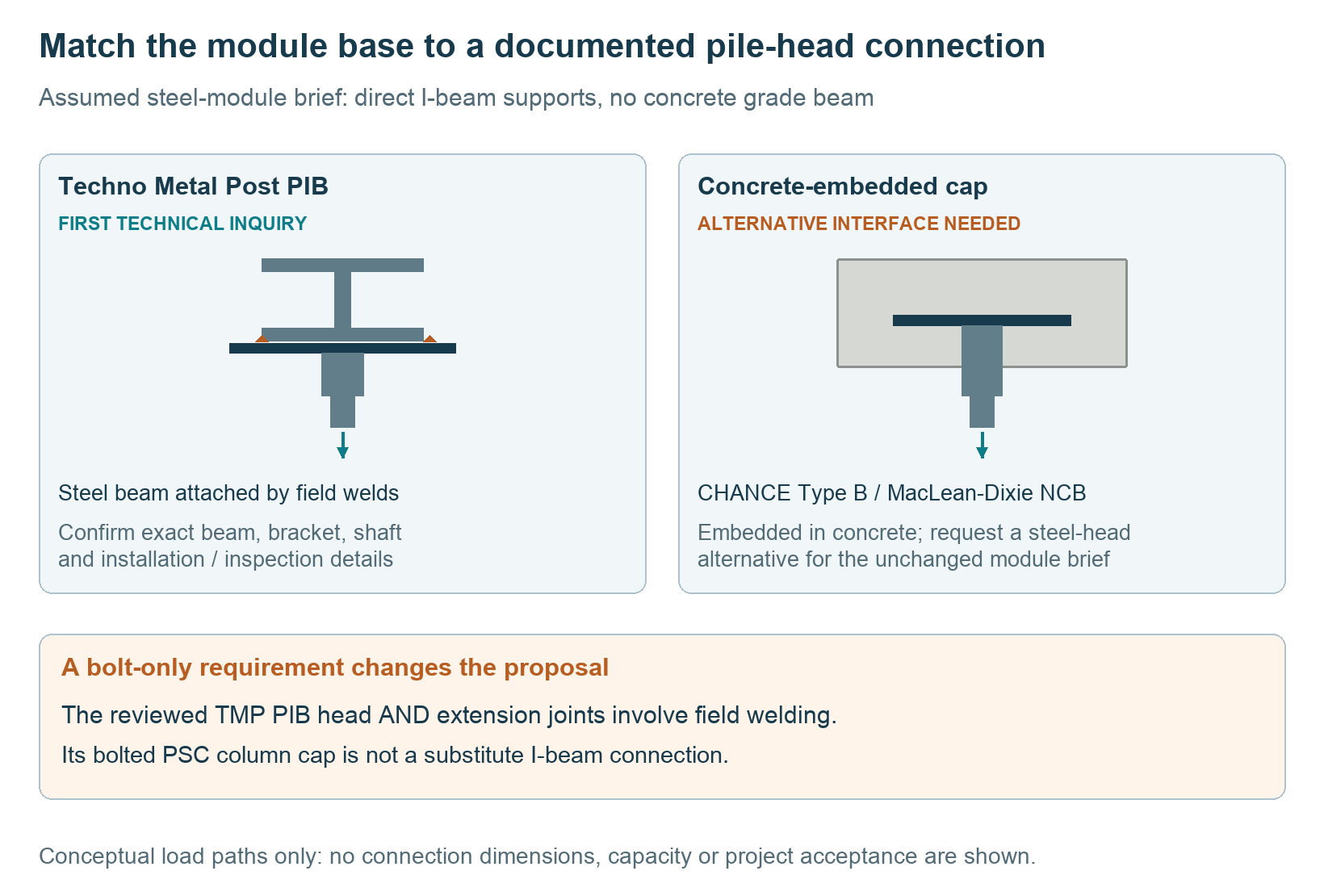

নির্মাতার সিস্টেমটি একটি স্টিল-মডিউল বেসের সাথে মিলিয়ে নিন
ক্ষেত্রে ওয়েল্ডিংয়ের মাধ্যমে সরাসরি ইস্পাত বীম ইন্টারফেস, যা বর্তমানে পর্যালোচনাধীন
চারটি কারখানায় নির্মিত ইস্পাত মডিউল দিয়ে তৈরি একটি কাল্পনিক মার্কিন বাণিজ্যিক বিল্ডিং-এর কথা বিবেচনা করুন, যার নীচে ১৬টি প্রাথমিক সাপোর্ট অবস্থান ইস্পাত ওয়াইড-ফ্লেঞ্জ বীমের অধীনে রয়েছে। মালিক কাস্ট-ইন-প্লেস কংক্রিট গ্রেড বীম বা ফুটিং ছাড়াই সরাসরি বীম সাপোর্ট চান। ফাউন্ডেশন ডিজাইন নির্ধারণ করবে যে প্রতিটি সাপোর্ট অবস্থানে কতগুলি পাইল প্রয়োজন।
মডিউল নির্মাতা এবং প্রকল্প ইঞ্জিনিয়ার সংযোগ ডিজাইন, অ্যাক্সেস এবং পরিদর্শনের উপর নির্ভর করে নির্দিষ্ট ফিল্ড ওয়েল্ডিং বিবেচনা করবেন। জিজ্ঞাসায় ফ্রেমিং ও রিঅ্যাকশন, কম্প্রেশন/আপলিফট/ল্যাটারাল চাপ, ব্রেসিং, ভূমি তথ্য, এক্সপোজার, চূড়ান্ত সাপোর্ট লেভেল এবং মডিউল স্থাপনের আগে ইনস্টলেশন সময়সীমা অন্তর্ভুক্ত করা হয়েছে।
প্রাথমিক জিজ্ঞাসার সম্পূর্ণ ফলাফল
সেই ভিত্তিতে, প্রতিবেদনে সংজ্ঞায়িত গোলাকার-শ্যাফ্ট সিস্টেম এবং PIB স্টিল-বীম সংযোগের জন্য প্রথমে টেকনো মেটাল পোস্ট-এর কাছে অনুসন্ধান করুন। নথিভুক্ত ইন্টারফেসটি সমর্থিত সদস্যের ধরন এবং অনুমোদিত সংযোগ পদ্ধতির সাথে যথেষ্ট সামঞ্জস্যপূর্ণ, ফলে একটি প্রযুক্তিগত প্রস্তাবের অনুরোধ করা যায়। তবে নির্দিষ্ট বীম, ব্র্যাকেট, শ্যাফ্ট, সাইট পারফরম্যান্স এবং স্থাপনের বিবরণ এখনও চূড়ান্ত হয়নি। CHANCE এবং ম্যাকলিন-ডিক্সি বিকল্প হিসেবে বিবেচিত হতে পারে যদি তারা উপযুক্ত ডাইরেক্ট স্টিল-হেড অ্যাসেম্বলি প্রস্তাব করে এবং তার মূল্যায়ন ও প্রকল্প-ডিজাইনের ভিত্তি উল্লেখ করে; তাদের পর্যালোচিত কংক্রিট-এমবেডেড হেডগুলো একাকী এই প্রয়োজনীয়তা পূরণ করে না।
সম্পূর্ণ টেবিল দেখতে স্লাইড করুন।
| নির্মাতা / পর্যালোচিত রুট | জিজ্ঞাসা সংক্রান্ত সিদ্ধান্ত | প্রযুক্তিগত প্রতিক্রিয়ায় যা সমাধান করতে হবে |
|---|---|---|
| টেকনো মেটাল পোস্ট · রিপোর্ট-নির্ধারিত শ্যাফ্ট + PIB হেড | সরাসরি আই-বীম সাপোর্টের জন্য প্রথম প্রযুক্তিগত জিজ্ঞাসা | বিস্তারিত বীম ও হেড মিল; শ্যাফ্ট ও এক্সটেনশন বিবরণ; কম্প্রেশন, আপলিফট, ব্রেসিং ও ল্যাটারাল ডিজাইন; অনুমোদিত ফিল্ড ওয়েল্ড, ইনস্টলেশন ও ইনসপেকশন |
| চ্যান্স · টাইপ B কংক্রিট-এম্বেডেড হেড | শর্তাধীন বিকল্প; এই পর্যালোচিত হেডের জন্য সংক্ষিপ্ত বিবরণে উল্লিখিত কংক্রিট অনুপস্থিত | বিকল্প স্টিল হেড/অ্যাডাপ্টার প্রস্তাব, যার প্রকৃত সিস্টেম প্রমাণ ও মডিউল কানেকশন ডিজাইন রয়েছে, অথবা কংক্রিট-সাপোর্টেড বেসে পরিবর্তন গৃহীত হয়েছে |
| ম্যাকলিন-ডিক্সি · এনসিবি কংক্রিট-এম্বেডেড হেড | একই কংক্রিট-ইন্টারফেস কারণে শর্তসাপেক্ষ বিকল্প। | একটি সংজ্ঞায়িত সরাসরি স্টিল-হেড অ্যাসেম্বলি এবং এর ভিত্তি, অথবা মিলিত এনসিবি/শ্যাফট কম্বিনেশনের সাথে সামঞ্জস্যপূর্ণ সংশোধিত গ্রেড-বীম/ফুটিং ডিজাইন। |
এখন একটি নির্মাণ প্রয়োজনীয়তা পরিবর্তন করুন: মালিক সাইটে সব ধরনের ওয়েল্ডিং নিষিদ্ধ করেছেন। পর্যালোচিত Techno Metal Post PIB হেড এবং রিপোর্টে উল্লিখিত এক্সটেনশন পদ্ধতি আর প্রযোজ্য সমাধান হিসেবে ধরে নেওয়া যায় না। বীমের নিচে PSC কলাম ক্যাপ স্থানান্তর করা বা কোনো অসম্পর্কিত বোল্টেড এক্সটেনশন ব্যবহার করার পরিবর্তে, একটি অনুমোদিত কেবল-বোল্ট অ্যাসেম্বলির জন্য সিস্টেম ইনকোয়ারি পুনরায় চালু করুন। পর্যালোচিত তিনটি হেড কনফিগারেশনের কোনোটিই এককভাবে এই সংশোধিত চাহিদা পূরণ করতে পারে না।
যদি মালিক ডিজাইন করা কংক্রিট গ্রেড বীম গ্রহণ করেন, তবে প্রথম জিজ্ঞাসায় CHANCE টাইপ B, MacLean-Dixie NCB এবং Techno Metal Post-এর PC হেড অন্তর্ভুক্ত করুন। পাইল, এক্সটেনশন এবং ইনস্টলেশন সুযোগের পাশাপাশি কংক্রিট কাজ, রিইনফোর্সমেন্ট এবং মডিউল অ্যাঙ্করেজ তুলনা করুন, তারপর সম্পূর্ণ ফাউন্ডেশন প্রস্তাব নির্বাচন করুন।
মডিউল ডেলিভারির আগে নির্মাতা এবং ইনস্টলারের কী প্রয়োজন
একটি সম্পূর্ণ অ্যাসেম্বলি এবং প্রাসঙ্গিক রিপোর্ট স্কোপ
ফাউন্ডেশন প্রতিক্রিয়ায় প্রকৃত নির্মাতা, শ্যাফ্ট ও হেলিক্স কনফিগারেশন, এক্সটেনশন দৈর্ঘ্য এবং জয়েন্টগুলি চিহ্নিত করতে হবে, হেড মডেল এবং মডিউলের সাথে সংযোগরিপোর্ট নম্বর, সংশোধন এবং সেই অ্যাসেম্বলিতে প্রাসঙ্গিক কম্পোনেন্ট টেবিলটি ধরে রাখুন। শুধুমাত্র একটি রিপোর্ট কভার বা টর্ক মান দিয়ে ভবন-থেকে-মাটি লোড পাথটি বর্ণনা করা যায় না।
প্রকল্পের ডিজাইনারদের মডিউলের প্রতিক্রিয়া, হেড ও বীম সংযোগ, ফাউন্ডেশন পারফরম্যান্স এবং ব্রেসিং নির্ধারণ করতে হবে। উদাহরণস্বরূপ, রিপোর্ট ESR-3418 ব্র্যাকেট, শ্যাফট, হেলিক্স এবং মাটির ক্ষমতাকে আলাদাভাবে বিবেচনা করে; এর স্টিল-বীম সেকশন স্থানীয়কৃত সংযোগ লিমিট স্টেট মূল্যায়ন করে, সম্পূর্ণ মডিউল নয়। ব্রেসিং ধারণা এবং প্রকাশিত শ্যাফটের অবস্থা উল্লম্ব লোডের মতোই গুরুত্বপূর্ণ।
স্থাপনকৃত অবস্থান, হেড লেভেল এবং মডিউল সেটিং ক্রম
ক্রেন বসানোর তারিখের আগে, মডিউলের সেটিং প্ল্যান অনুযায়ী ইনস্টল করা অবস্থান এবং হেড লেভেলগুলি কীভাবে যাচাই করা হবে, কোন সংযোগগুলি সেটিংয়ের আগে বা পরে সম্পন্ন করা হবে এবং কে তা রেকর্ড করবে—এই বিষয়গুলিতে সম্মত হন। পাইল অবস্থানের সাথে সম্পর্কিত ইনস্টলেশন রেকর্ড সংগ্রহ করুন, যার মধ্যে নির্বাচিত কম্পোনেন্ট, ইনস্টল করা গভীরতা, রেকর্ড করা টর্ক, চূড়ান্ত উচ্চতা এবং প্রয়োজনীয় পরিদর্শন বা পরীক্ষা অন্তর্ভুক্ত থাকবে। ইনস্টলেশন টর্ক হল একটি সিস্টেম-নির্দিষ্ট রেকর্ড; এটি অনুমোদিত বিল্ডিং লোডে রূপান্তরের কোনো সার্বজনীন সূত্র নয়।
প্রস্তাবিত জয়েন্ট পদ্ধতির সাথে প্রকৃত ঠিকাদারের সরঞ্জাম, প্রবেশাধিকার এবং ওয়েল্ডিং বা বল্টিং সম্পদের তুলনা করুন। একজন নির্মাতা নথিভুক্ত সিস্টেম সরবরাহ করতে পারেন, যদিও স্থানীয় ইনস্টলার সাইট কাজ সম্পন্ন করেন। কোটেশন এবং কাজের পরিকল্পনায় উভয়ের নাম উল্লেখ করতে হবে, একসাথে ইঞ্জিনিয়ারিং, পরিদর্শন, কোটিং মেরামত এবং মডিউল-সংযোগ দায়িত্বও উল্লেখ করতে হবে।
প্রায়শই জিজ্ঞাসিত প্রশ্নসমূহ
একই নির্মাতার রেজিডেনশিয়াল ডেক পাইল কি একটি কমার্শিয়াল মডিউল সমর্থন করতে পারে?
নির্মাতার নামের শক্তিতে নয়। বাণিজ্যিক ভবনের জন্য প্রকৃত পাইল, হেড এবং রিপোর্ট স্কোপ চিহ্নিত করুন, তারপর এর প্রকল্প লোড, ভূমির অবস্থা এবং সংযোগ যাচাই করুন। উদাহরণস্বরূপ, পর্যালোচিত ESR-3418 শ্যাফট রেঞ্জ নির্দিষ্ট; এটি টেকনো মেটাল পোস্টের ক্যাটালগের প্রতিটি ছোট পাইলে প্রয়োগ করা উচিত নয়।
যদি কোনো মডিউল বেয়ারিং পয়েন্ট স্থাপনকৃত পাইলের সেন্টারলাইন মিস করে?
পরিমাপকৃত অবস্থান এবং মডিউলের বিস্তারিত তথ্য ডিজাইনারদের কাছে ফেরত দিন। একটি অকেন্দ্রিক হেড, অফসেট অ্যাডাপ্টার, সংশোধিত বীম বা অতিরিক্ত সাপোর্ট লোড পাথ পরিবর্তন করে এবং একটি গৃহীত বিস্তারিত চিত্রের প্রয়োজন হয়। বড় ক্যাপ প্লেটকে স্বয়ংক্রিয় সমাধান হিসেবে বিবেচনা করবেন না। ফলস্বরূপ সাপোর্ট মার্ক এবং কানেকশন সংশোধন ইনস্টলেশন রেকর্ডের সাথে সংরক্ষণ করুন।
বোল্টেড পাইল হেড বলতে কি কোনও ফিল্ড ওয়েল্ডিং প্রয়োজন হয় না?
না। লিড এবং এক্সটেনশন জয়েন্ট থেকে সাপোর্টেড মেম্বার পর্যন্ত সম্পূর্ণ পাথটি পরীক্ষা করুন। একটি হেড শ্যাফটের সাথে বোল্ট করা যেতে পারে, কিন্তু এর ঊর্ধ্ব কানেকশনে ওয়েল্ডিং প্রয়োজন হতে পারে, এবং কিছু সিস্টেমে ওয়েল্ডেড এক্সটেনশন কাপলিং প্রয়োজন হয়। পর্যালোচিত টেকনো মেটাল পোস্ট PIB এবং এক্সটেনশন বিস্তারিত চিত্রগুলি দেখায় যে একটি কম্পোনেন্টের উপর 'বোল্টেড' শব্দটি একাকী যথেষ্ট নয়।
মডিউলগুলি আসার আগে কি পাইল ইনস্টলার চূড়ান্ত হেড উচ্চতা নির্ধারণ করতে পারেন?
হ্যাঁ, গৃহীত সেটিং প্ল্যান এবং হেডের প্রকৃত সামঞ্জস্য বা ফ্যাব্রিকেশন বিস্তারিত অনুযায়ী। সার্ভে ডেটাম, প্রয়োজনীয় উচ্চতা এবং টলারেন্স, ফলাফল কীভাবে যাচাই করা হবে এবং বিচ্যুতি কীভাবে সমাধান করা হবে—এই বিষয়গুলি লিফটিং শুরু করার আগে চুক্তিবদ্ধ হতে হবে। স্লিপ-অন স্লিভ একটি অনুমোদিত উচ্চতা সামঞ্জস্য পদ্ধতি প্রদান করে না।
চারটি মডিউলের জন্য কি চারটি অভিন্ন পাইল হেডের সেট প্রয়োজন?
প্রয়োজন হয় না। সাপোর্ট সংখ্যা এবং হেড মার্ক বিল্ডিং ও ফাউন্ডেশন ডিজাইন অনুসারে নির্ধারিত হয়। মডিউল জয়েন্ট, ট্রান্সফার বীম, কর্নার এবং শেয়ার্ড সাপোর্টগুলি ভিন্ন ব্যবস্থা ব্যবহার করতে পারে। চিহ্নিত ফাউন্ডেশন অবস্থানগুলি থেকে টেকঅফ তৈরি করুন, প্রতিটি হেড মার্কের সাথে শ্যাফট কানেকশন, ঊর্ধ্ব মেম্বার বিস্তারিত এবং ওরিয়েন্টেশন রেখে।
যদি মডিউলার বিল্ডিংটি পরে স্থানান্তরিত করা হয়, তবে কি পাইলগুলি পুনরায় ব্যবহার করা যাবে?
বিল্ডিংয়ের পুনর্স্থাপনযোগ্য ডিজাইন থেকে পুনরায় ব্যবহারের ধারণা করবেন না। ভবিষ্যতের অবস্থান মাটি এবং ডিজাইন ভিত্তিকে পরিবর্তন করে, এবং অপসারণ পাইল ও কানেকশনের অবস্থাকে প্রভাবিত করতে পারে। মূল কম্পোনেন্ট এবং ইনস্টলেশন রেকর্ড সংরক্ষণ করুন, তারপর পুনরায় ব্যবহারের প্রস্তাবিত সিস্টেম এবং নতুন সাইটের মূল্যায়ন করে পুনরায় ব্যবহারের প্রতিশ্রুতি দিন।
প্রযুক্তিগত ভিত্তি এবং উৎস স্কোপ
ICC-ES ESR-2794, হাববেল পাওয়ার সিস্টেমস, ইনকর্পোরেটেড, CHANCE হেলিক্যাল ফাউন্ডেশন সিস্টেমস, মে ২০২৬-এ পুনঃপ্রকাশিত: ধারা ২–৩.২.৩, শ্যাফট ও কাপলিংয়ের পরিসীমা; ধারা ৩.২.৪.৩, নতুন নির্মাণের ক্যাপ/শ্যাফট কম্বিনেশন; ধারা ৪.১ এবং ব্যবহারের শর্তাবলী, প্রকল্প ডিজাইন ও ইনস্টলেশন প্রয়োজনীয়তা।
ICC-ES ESR-3032, ম্যাকলিন পাওয়ার TN, LLC, ম্যাকলিন-ডিক্সি হেলিক্যাল ফাউন্ডেশন সিস্টেমস, আগস্ট ২০২৬-এ পুনঃপ্রকাশিত: ধারা ৩.১.১–৩.১.২.২, লিড/এক্সটেনশন এবং কংক্রিট-এম্বেডেড NCB ব্র্যাকেট; টেবিল ১, পৃষ্ঠা ৯; ধারা ৪.২–৪.৩ এবং ৫.১৭–৫.১৮, ইনস্টলেশন/ইনস্পেকশন এবং উৎপাদন।
ICC-ES ESR-3418, টেকনো-পিউ ইনক., টেকনো মেটাল পোস্ট হেলিক্যাল ফাউন্ডেশন সিস্টেমস, নভেম্বর ২০২৪-এ পুনঃপ্রকাশিত এবং মার্চ ২০২৬-এ সংশোধিত: ধারা ৩.২.১–৩.২.৪.৫, শ্যাফট/কাপলিং এবং হেড স্কোপ; ধারা ৪.১.২.৫ এবং চিত্র ৭/টেবিল ৭এ, পৃষ্ঠা ২৫, স্টিল-বীম সংযোগ; ধারা ৪.১.৩–৪.১.৬, ৪.২–৪.৩, শ্যাফট/মাটি, ডিজাইন, ইনস্টলেশন এবং ইনস্পেকশন।
চ্যান্স ফাউন্ডেশন সলিউশনস, হাববেল পাওয়ার সিস্টেমস এবং চ্যান্স সার্টিফাইড ইনস্টলার; ম্যাকলিন সিভিল প্রোডাক্টস, 'আমাদের সম্পর্কে' এবং ডিস্ট্রিবিউটর অবস্থান; টেকনো মেটাল পোস্ট, 'আমাদের সম্পর্কে', যুক্তরাষ্ট্রের ইনস্টলার লোকেটর এবং মডুলার বিল্ডিং অ্যাপ্লিকেশন। বর্তমান প্রস্তুতকারকের ওয়েবপেজগুলি ১৯ অক্টোবর, ২০২৬-এ যাচাই করা হয়েছে।
