Pilih penghadang tepi jalan sebelum menentukan susunan bekalan
Takrifkan bahaya dan tuntutan kenderaan
Objektifnya adalah mengurangkan akibat kenderaan keluar dari jalan. Pertimbangkan dahulu sama ada bahaya tersebut boleh dialih keluar, dipindahkan atau dibuat boleh dilalui. Di mana perlindungan diperlukan, kenal pasti objek yang dilindungi oleh halangan tersebut: tanah curam, longkang, pendekatan jambatan atau objek tepi jalan yang tidak boleh bergerak. Penghalang lorong gudang, pagar pejalan kaki dan halangan kenderaan tepi jalan menjalankan tugas yang berbeza.
Huraikan lalu lintas sebenar dalam kedua-dua arah, termasuk kereta, kenderaan pickup, trak penghantaran dan mana-mana kenderaan berartikulasi atau tidak biasa berat. Berikan kepada pereka asas kelajuan operasi dan kelajuan rekabentuk, susunan jalan, kecerunan pendekatan, bahu yang tersedia serta mana-mana pergerakan undur atau pusingan. Kelajuan rendah yang dipaparkan sahaja tidak cukup untuk menentukan keadaan perlanggaran yang sesuai. Panduan FHWA mengenai Penghadang Jalan 101, dalam bahagian Tujuan dan Fungsi Penghadang Jalan, menerangkan bahawa saiz kenderaan, kelajuan dan orientasi perlanggaran mempengaruhi prestasi, serta rel, tiang, tanah sokongan, sambungan, terminal dan penambat bertindak secara bersama-sama. Penghadang Jalan 101, dalam bahagian Tujuan dan Fungsi Penghadang Jalan, menerangkan bahawa saiz kenderaan, kelajuan dan orientasi perlanggaran mempengaruhi prestasi, serta rel, tiang, tanah sokongan, sambungan, terminal dan penambat bertindak secara bersama-sama.
Sediakan ruang lega dan padankan konfigurasi yang dipasang
Bandingkan jarak bebas yang diperlukan oleh sistem dengan ruang yang diukur di belakang muka trafiknya. Lebar kerja diukur dari muka tersebut ke titik terjauh yang dicapai di belakangnya oleh halangan atau kenderaan semasa hentaman. Pesongan dinamik berkaitan dengan pergerakan halangan; pencerobohan kenderaan mungkin memerlukan ruang tambahan. Malah halangan konkrit tegar juga memerlukan kawasan pencerobohan kenderaan yang berkenaan. Dinding, tangki, treler yang diletakkan atau laluan pejalan kaki boleh menduduki ruang yang diperlukan oleh sistem. Gunakan keperluan konfigurasi yang dipilih, bukannya angka jarak bebas umum.
Sistem rasuk keluli separa tegar merupakan pilihan yang sesuai jika konfigurasi, sokongan tiang dan ruang pergerakan yang diterimanya memadani tapak tersebut. Halangan konkrit tegar merupakan pilihan yang sesuai jika pergerakan halangan mesti diminimumkan dan asas, saliran, pendekatan serta rawatan hujungnya dapat disediakan. Apabila kedua-duanya memenuhi syarat, keluli mengekalkan komponen rel dan tiang yang boleh diganti secara berasingan; manakala konkrit biasanya memerlukan kurang pembaikan akibat hentaman, sekaligus mengurangkan kerja di tepi jalan, namun pembaikan konkrit yang besar boleh menjadi mahal dan memakan masa. Iowa DOT’s Manual Rekabentuk 8B-5, Memilih Penghadang, dikemaskini pada 4 Jun 2026, menerangkan lebar kerja dan kompromi pembaikan ini. Bandingkan tawaran pemasangan sebenar dan akses pembaikan masa depan; nama bahan tidak menjamin kesesuaian sistem.
Pemilik dan pereka bertanggungjawab menetapkan keperluan tempatan, permit, kontrak dan reka bentuk jalan yang diguna pakai, termasuk asas ujian perlanggaran dan tahap penahanan yang diperlukan. Jika penahanan trak berat merupakan sebahagian daripada objektif, sahkan bukti bagi tuntutan kenderaan tersebut dan jangan menganggap bahawa sistem kenderaan penumpang mencukupinya. Panel yang lebih tebal atau salutan zink yang lebih berat hanya menerangkan sesuatu komponen; kedua-duanya tidak menetapkan prestasi impak halangan yang dipasang.
Anggap surat layak FHWA sebagai dokumen berkaitan bayaran balik bantuan Persekutuan, dengan konfigurasi dan syarat yang dinyatakan. Ia bukan kelulusan rekabentuk tapak. Proses Semasa Kelulusan Bayaran Balik Bantuan Persekutuan FHWA juga menyatakan bahawa surat tersebut tidak diperlukan bagi Jabatan Pengangkutan Negeri (State DOT) untuk memasang peranti atau menerima bayaran balik. Proses Kelulusan Bayaran Balik Bantuan Persekutuan juga menyatakan bahawa surat tersebut tidak diperlukan bagi Jabatan Pengangkutan Negeri (State DOT) untuk memasang peranti atau menerima bayaran balik. Manual Penilaian Perisian Keselamatan AASHTO (MASH) merupakan kerangka ujian perlanggaran. Baca penunjukan MASH bersama tahap ujian sebenar, konfigurasi peranti dan keperluan penerimaan projek; ia bukan jaminan kesesuaian universal.

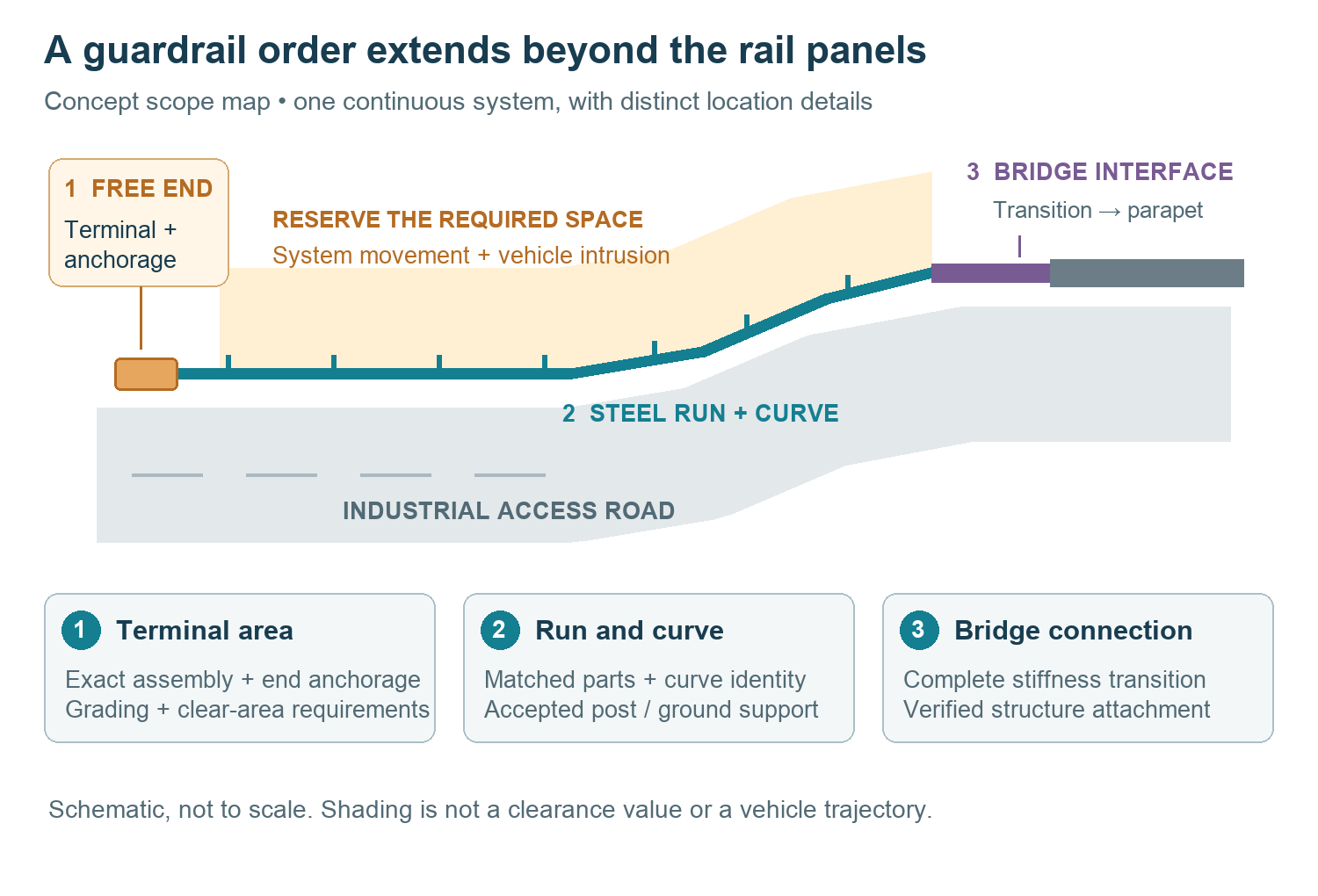

Masukkan hujung, keluk dan asas dalam lingkup sistem
Rawatan hujung dan peralihan jambatan menjalankan tugas yang berbeza
Jalur halangan tepi jalan tidak berakhir pada panel biasa terakhir. Setiap hujung bebas memerlukan rawatan dan penambatan yang ditetapkan. Nilai pendedahan dari kedua-dua arah lalu lintas: hujung hilir bagi satu arah mungkin menghadap lalu lintas dari arah bertentangan. Tentukan lokasi terminal, kecerunannya dan mana-mana kawasan lapang yang diperlukan menggunakan susun atur yang diterima. Sesetengah terminal membenarkan kenderaan melalui di belakang rel berdekatan bahagian hidung, maka memanjangkan muka rel biasa hingga ke zon bahaya adalah tidak mencukupi.
Apabila penghadang keluli bersambung dengan parapet jambatan atau halangan lain yang lebih tegar, beli pemasangan peralihan yang ditetapkan beserta pelekapnya. Peralihan mengubah ketegaran secara beransur-ansur; ia lebih daripada sekadar plat yang hanya menyelaraskan lubang bolt. Susunan rel bertindih, jarak tiang, blokout, butiran bendul dan perkakas sambungan mungkin berbeza daripada laluan biasa. Manual Reka Bentuk Iowa DOT 8C-2, Bahagian Pemasangan Penghadang Rasuk Keluli dan Peralihan, menerangkan peranan berasingan penambat hujung, rel piawai dan peralihan.
Geometri lengkung dan sokongan tiang boleh mengubah konfigurasi
Bagi suatu lengkung, kenal pasti jejari, arah dan garis rujukan pada pelan sistem, serta sahkan bahawa kelengkungan yang dicadangkan berada dalam susunan yang diterima. Kelanjutan lengkung lembut dan rawatan jejari-pendek di sekitar pintu masuk adalah konfigurasi yang berbeza. Keupayaan pengilang untuk membengkokkan panel tidak menunjukkan prestasi perlanggaran. Jika pintu masuk meninggalkan terlalu sedikit panjang untuk larian dan terminal yang ditentukan, jurutera reka bentuk mesti menyelesaikan pelan atau memilih rawatan lain yang sesuai sebelum komponen ditempah.
Kenal pasti lokasi tiang memasuki tanah, turapan, batuan, benteng atau struktur konkrit. Kekuatan tanah, kedekatan cerun dan pergerakan tiang merupakan sebahagian daripada tingkah laku sistem. Butiran tiang dipacu tidak boleh ditukar kepada tapak berflens atau lubang berisi konkrit hanya kerana rel yang sama muat dengannya. Potongan turapan, tiang khas, soket atau butiran yang dipasang pada struktur memerlukan konfigurasi tersendiri yang diterima. Sahkan utiliti terbenam dan konflik saliran sebelum melepaskan lokasi yang terjejas.
Kekalkan model tepat terminal, arah tangan (jika berkaitan), susunan rel dan tiang yang serasi, komponen angker serta semakan manual pemasangan secara bersama. Gunakan bolt sambungan, bolt tiang, nat dan washer yang dinyatakan pada sambungan masing-masing. Dimensi yang serupa tidak menjamin kesalingbolehtukaran. Bahagian 4-8303B Manual Pembinaan Caltrans menghendaki pemasangan terminalnya mengikut senarai semak komponen dan pemasangan pengilang; ini merupakan panduan berguna untuk menetapkan skop pemeriksaan projek.
Bilakah pakej terpasang lengkap lebih baik daripada pesanan berasingan?
Bandingkan susunan untuk tata letak tapak dan sistem lengkap yang sama telah diterima. Satu pakej bersepadu menempatkan koordinasi bahan dan pemasangan di bawah satu kontrak. Tempahan berasingan boleh mengekalkan jurutera reka bentuk dan pemasang sedia ada milik pemilik sambil membeli komponen yang ditakrifkan dalam lukisan dan susunan hakmilik daripada sumber-sumber yang sesuai. Kedua-duanya masih memerlukan satu jadual sistem yang dikawal.
Perbezaan yang berguna ialah siapa pemilik setiap antara muka fizikal. Pembekal penghalang biasa mungkin berhenti sebelum penghalang khas atau penambat terminal; pembekal terminal mungkin mengecualikan kerja penggredan; sambungan jambatan mungkin memerlukan kontraktor struktur berasingan. Nyatakan pihak yang menyelaraskan sempadan tersebut sebelum kontrak dianugerahkan. Nama satu pembekal sahaja tidak secara automatik menjadikan lingkup kerja lengkap.
Geser untuk melihat jadual lengkap.
| Pendekatan | Kesesuaian terbaik | Apa yang dimiliki pemilik | Kompromi |
|---|---|---|---|
| Pembekalan sistem terpadu dan penyelarasan pemasangan | Susunan tepi jalan baru atau diubah suai dengan beberapa antara muka terminal, kerja tanah dan jambatan; pemilik mahukan satu titik hubung penyelarasan di tapak. | Satu kontrak boleh mengurus semakan susunan, penghantaran yang selaras, turutan pemasangan dan rekod pemasangan. | Pemilik membeli melalui kontraktor bungkusan dan mesti menetapkan akses, tindak balas pembaikan serta rekod komponen dalam kontrak tersebut. |
| Tempahan pembekalan dan pemasangan berasingan yang dikawal oleh rekabentuk | Rekabentuk lengkap telah ditetapkan; pengurus yang dilantik oleh pemilik dan pemasang yang kompeten boleh menyelaraskan setiap komponen dan antara muka tapak. | Kawalan langsung terhadap kelompok komponen, pelepasan penghantaran, pemasang sedia ada dan stok pembaikan yang dikenal pasti. | Pemilik menyelaraskan kekurangan, pembaharuan dan sempadan antara tempahan, termasuk komponen khusus terminal dan mana-mana kerja struktur. |
| Panel penghalang dibeli sebagai tawaran berasingan | Garis penggantian atau stok yang dikenal pasti, yang peranannya dalam sistem sedia ada yang telah diterima sudah ditetapkan. | Pembelian komponen sahaja yang jelas | Ia bukan penyelesaian perolehan untuk penghalang tepi jalan yang baru dan lengkap. |
Jangan pecahkan terminal eksklusif kepada tiang generik, kepala impak dan fasener longgar hanya untuk mendapatkan harga berasingan. Kontrak berasingan boleh membahagikan pembekalan komersial sambil mengekalkan pemasangan yang dispesifikasikan. Demikian juga, penghantaran biasa boleh mengandungi beberapa kit segmen tanpa menjadikan tiang, panel lengkung atau bahagian peralihan yang berbeza tersebut saling bertukar ganti.
Pilihan lengkap untuk satu jalan akses perindustrian
Pertimbangkan jalan akses dua hala swasta hipotetikal dengan tebing lurus, kelengkungan dan pendekatan jambatan. Anggap jurutera reka bentuk yang bertanggungjawab telah memilih sistem halangan rasuk keluli yang sesuai berdasarkan lalu lintas dan kelajuan di kawasan tersebut, termasuk kenderaan penghantaran. Jarak bebas sistem, kawasan terminal, geometri kelengkungan serta sokongan daripada tanah atau struktur sepadan dengan tapak yang telah diukur.
Dua tawaran lengkap memenuhi reka bentuk, keperluan asal usul, tarikh siap dan bajet yang sama. Tawaran A membekal dan menyelaras pemasangan di ketiga-tiga lokasi tersebut, termasuk kerja tanah terminal dan sambungan jambatan. Tawaran B menggunakan pengurus antaramuka yang dilantik oleh pemilik, lot rel/tiang/perkakasan yang ditakrifkan melalui lukisan secara berasingan, pesanan terminal proprietari yang lengkap serta kontraktor pemasangan sedia ada milik pemilik. Kedua-duanya merangkumi susunan terminal dan peralihan yang ditetapkan sama serta rekod serah terima yang lengkap.
Pilih A untuk pemilik ini, yang mengutamakan satu titik hubung untuk mengkoordinasi kontraktor jambatan, kerja tanah dan pasukan rel penghadang semasa penutupan jalan yang singkat. B masih layak dari segi teknikal, tetapi pesanan pembelian dan kerja berasingan meninggalkan serah tangan tersebut kepada pemilik. Ini merupakan pilihan organisasi antara dua tawaran lengkap, bukan bukti bahawa satu sistem keluli berprestasi lebih baik dalam perlanggaran.
Geser untuk melihat jadual lengkap.
| Lokasi jalan | Lingkup sistem penuh | Hujung atau antara muka | Keadaan pemasangan | Serah terima yang bertanggungjawab |
|---|---|---|---|---|
| S — lembangan lurus | Rel lurus, tiang, blok luar dan perkakasan khusus sambungan yang dinyatakan; panjang rentetan berdasarkan pelan susun atur. | Terminal/penambat hujung bebas yang dinyatakan pada permulaan terdedah; rel berterusan ke C. | Sokongan tanah, pengaliran dan ruang lega yang diterima; tiada penyimpanan dalam ruang di belakang rel. | Jurutera reka bentuk menetapkan pelan susun atur; koordinator A atau pengurus pemilik B menyelaraskan komponen terminal ke rel piawai serta penerimaan pemasang. |
| C — lengkung | Sistem yang sama yang diterima dengan rel melengkung yang diberi penanda khas secara berasingan serta tiang, blok dan pengikatnya yang dinyatakan. | Sambungan berterusan ke S dan rentetan pendekatan jambatan; tiada hujung bebas tidak dirancang pada sempadan penghantaran. | Arah/lengkok jejari dan sokongan tiang yang diterima; pemasangan mengikut garis aliran yang dipilih. | Pembekal rel mengekalkan identiti item melengkung; pemasang mengesahkan lokasi dan sambungan sebelum menutup lot. |
| BR — pendekatan jambatan | Rentetan pendekatan yang dinyatakan ditambah transisi pengukuhan penuh, lampiran dan semua perkakasan khas. | Transisi disambungkan ke butiran para-pet jambatan yang dikenal pasti; mana-mana hujung terdedah yang tinggal mengekalkan rawatan tersendiri. | Geometri para-pet dan keadaan lampiran yang disahkan; butiran sokongan khas di mana tiang biasa yang dipacu tidak boleh digunakan. | Kontraktor struktur dan pemasang penghadang jalan raya menyelaraskan sambungan sebenar melalui koordinator A atau pengurus pemilik B. |
Hasil pembelian adalah pakej terpasang lengkap A, dengan S, C dan BR dikekalkan sebagai kumpulan komponen dan pemeriksaan berasingan. Jarak penghantaran antara dua kumpulan ini tidak mencipta perengkah fizikal pada halangan siap. Komponen hujung kekal bersama pemasangan lengkapnya, manakala kit peralihan kekal bersama sambungan jambatan.
Tukar pilihan kepada B apabila keutamaan pemilik berubah kepada kawalan langsung terhadap penghantaran komponen berperingkat dan inventori pembaikan, serta pemilik mengekalkan pengurus antara muka berstaf dan pemasang sedia ada yang dinyatakan dalam B. Kedua-dua tawaran masih memenuhi syarat; pengagihan pembelian dan koordinasi di tapak yang diutamakan telah berubah. Tiada penjimatan kos yang diandaikan.
Jeda lokasi yang terjejas jika tinjauan kemudian mendapati keluasan bebas tidak mencukupi, sambungan jambatan belum disahkan, konflik kecerunan pada komponen hujung atau keluk di luar konfigurasi yang diterima. Buka semula pemilihan sistem dan antara muka berkaitannya sebelum mengubah pesanan. Memindahkan tiang, menggantikan plat alas atau menghapuskan komponen hujung bukanlah penyelesaian alternatif dalam pembelian.
Kekalkan identiti sistem sepanjang pemasangan dan pembaikan
Keluarkan setiap segmen bersama semakan sistem dan lukisan, manual terminal, tanda komponen dan butiran pemasangan. Senarai bahan harus membezakan rel piawai dan rel melengkung; tiang biasa, tiang terminal dan tiang peralihan; blok-out; pengikat sambungan dan tiang; bahagian sauh; serta pelekatan struktur. Gunakan sempadan pembekal yang jelas pada setiap sambungan supaya satu set bolt, rel khas atau sauh tidak tertinggal mahupun dikira dua kali.
Sebelum pemasangan, bandingkan kawasan garisan dan terminal yang dirancang dengan aras siap, utiliti, sempadan jalan, permukaan jalan dan geometri jambatan. Ketika penerimaan, padankan tanda dan kuantiti dengan jadual segmen serta semak rekod bahan, siap akhir dan asal yang diperlukan. Semasa pemasangan, periksa ketinggian, penyelarasan, sokongan tiang, ancangan dan sambungan yang dispesifikasikan terhadap lukisan sebenar. Gunakan senarai semak terminal yang dipilih bagi pemasangannya. Bahagian 4-8302, 4-8303A dan 4-8303B Manual Pembinaan Caltrans memberikan contoh awam bagi urutan ini.
Kekalkan rekod lokasi terbina yang menghubungkan setiap segmen dengan konfigurasi pemasangannya, identiti terminal, butiran sokongan khas, senarai komponen dan rekod pemeriksaan. Selepas perlanggaran, periksa sistem yang terjejas dan sokongan di sekelilingnya sebelum menentukan pembaikan; kerosakan rel yang kelihatan sahaja tidak menetapkan skop penggantian. Kekalkan identiti stok pembaikan supaya panel, tiang atau komponen terminal yang kelihatan serupa tidak dipasang pada konfigurasi yang berbeza.
Bagi pesanan komponen keluli, halaman Penghadang Lebuhraya METDAX mengenal pasti panel, tiang, blok dan perkakasan sebagai item bekalan yang ditentukan oleh lukisan. Terminal penyerap tenaga dan peralihan kekal dalam skop pemasangan khusus yang berasingan. Semak negara asal yang dibenarkan dalam kontrak serta sumber yang diterima sebelum membuat pembelian: halaman ini menyatakan bahawa negara asal pembuatan METDAX ialah China. Bekalan komponen hendaklah disertakan dalam pakej sistem dan peta tanggungjawab yang dipilih.
Soalan lazim
Bolehkah jalan peribadi berkelajuan rendah menggunakan penghalang gudang berbanding penghalang tepi jalan?
Jangan anggap keduanya boleh dipertukarkan. Takrifkan sama ada tugas tersebut adalah mengandung kenderaan yang keluar dari jalan, memisahkan lalu lintas trak angkat dalam ruangan atau melindungi pejalan kaki. Padankan bukti sistem yang dicadangkan dengan kenderaan sebenar, kelajuan, arah hentaman, pemasangan dan akibat kegagalan. Label ‘jalan persendirian’ atau kelajuan maksimum yang rendah tidak menjamin bahawa produk gudang memenuhi tugas tersebut.
Adakah pematuhan MASH bermaksud sistem ini akan menahan setiap trak yang menggunakan tapak tersebut?
Tidak. MASH adalah kerangka ujian perlanggaran dengan pelbagai tahap ujian dan syarat impak yang ditetapkan. Semak tahap dan konfigurasi ujian atau penerimaan yang tepat berdasarkan permintaan kenderaan projek. Jalan yang digunakan oleh trak berat atau trak berartikulasi memerlukan penilaian permintaan tersebut; panel W-beam yang lebih tebal tidak meningkatkan kadar penahanan.
Bolehkah penambat hujung penghalang digunakan di lokasi di mana kenderaan berpotensi melanggar hujung secara langsung?
Hanya jika rawatan yang dipilih diterima untuk pendedahan tersebut. Suatu penambat boleh menghasilkan ketegangan rel tanpa sesuai untuk impak kenderaan secara langsung pada hujung. Pada jalan akses dua arah, nilai kedua-dua arah dan gunakan rawatan hujung yang ditetapkan untuk setiap lokasi yang terdedah, termasuk keperluan kecerunannya dan kawasan bebas.
Apa yang perlu dilakukan jika longkang atau utiliti terbenam menghalang pemacuan tiang piawai?
Kekalkan lokasi tersebut dan selesaikan konfigurasi yang bersesuaian dengan halangan tersebut. Reka bentuk yang mungkin termasuk rentangan khas, tiang atau butiran yang dipasang pada struktur, tetapi setiap satu mempunyai syarat sistem tersendiri. Jangan alpa tiang, memendekkannya atau menambah tapak berflens generik di tapak. Kemaskini lukisan, komponen dan arahan pemasangan segmen yang terjejas sebelum bekalan atau pemasangan dilaksanakan.
Bolehkah panel pengganti dan pengikat dibeli daripada pembekal lain?
Mereka boleh dipertimbangkan apabila proses penerimaan projek menetapkan bahawa komponen tepat tersebut selaras dengan sistem yang dipasang dan keperluan sumbernya. Padankan keratan rel, bahan, lubang, tindih, siap akhir dan perkakasan khusus sambungan serta susunan tiang/blok. Komponen terminal eksklusif mengekalkan identiti dan sumber yang dibenarkan tersendiri; dimensi yang serupa sahaja tidak mencukupi.
Bagaimanakah harga penghalang bersaing harus dibandingkan?
Bandingkan ruang lingkup segmen siap yang sama: rel biasa dan melengkung, tiang, blok, semua pengikat, terminal dan peralihan lengkap, kerja tanah atau struktur, pemasangan, susunan akses trafik dan rekod serah terima. Kenal pasti pihak yang menanggung kos penggredan, sokongan khas, pengangkutan, kekurangan dan tindak balas pembaikan kemudian. Harga per kaki untuk panel tidak boleh dibandingkan secara langsung dengan harga halangan terpasang lengkap.
Asas Teknikal dan Lingkup Sumber
FHWA, Guardrail 101, halaman dikemaskini terakhir pada 11 Ogos 2020: Tujuan Penghalang dan Fungsi Penghalang.
Iowa DOT, Manual Reka Bentuk 8B-5, Memilih Halangan, kemas kini 4 Jun 2026: Faktor Utama yang Mempengaruhi Pemilihan Halangan, Kemudahan Penyelenggaraan/Pembaikan, dan Memilih Halangan yang Sesuai.
FHWA, Proses Kelayakan Bayaran Balik Bantuan Persekutuan, dikemaskini pada 10 Februari 2026: pernyataan pembukaan mengenai surat kelayakan.
Iowa DOT, Manual Reka Bentuk 8C-2, Penghalang Keluli Berbentuk I, kemas kini 30 Jun 2026: Bahagian Pemasangan Penghalang Keluli Berbentuk I, Peralihan, Keperluan Penempatan, Keperluan Kecerunan dan Penutupan Jalan, serta Situasi Unik.
Iowa DOT, Manual Reka Bentuk 8A-7, Pengenalan kepada Ujian Perlanggaran MASH, kemas kini 2 Jun 2026: Pembangunan Ujian Perlanggaran dan Ujian Perlanggaran.
Caltrans, Manual Pembinaan, Bab 4, Seksyen 83, Railing dan Halangan, diterbitkan Julai 2019: Seksyen 4-8302, 4-8303A dan 4-8303B.
